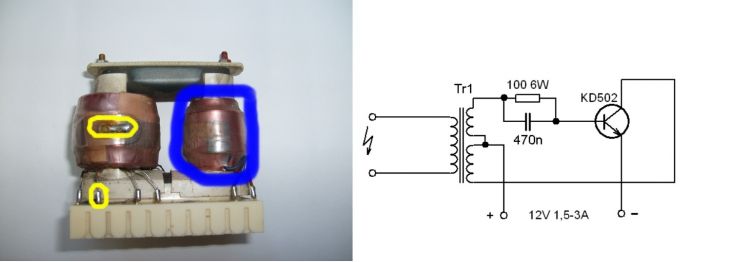

Zdravim , mám vysokonapěťový transformátor z televize tesla color oravan 2.Chtěl bych s tim trafem zkusit udělat nějaké výboje.Na internetu jsem si našel schéma na budič (je na obrázku).Z trafa bych musel sundat modře označenou cívku (primár) a místo ní namotat vlastní s 25 závity s odbočkou na druhém závitu.Průměr drátu 1,2mm.Ze žlutě označených vývodů bych tahal výboj.Npište mi prosím jestli to mám správně popřípadě jestli by to šlo oživit (třeba jiným budičem nebo napětím) aniž bych musel přemotávat tu cívku.
0x
Osobně si myslím, že převinout cívku a použít zmíněné buzení je ta nejednodušší možnost, než cokoliv jiného.
buss:
k napájení TESLOVA transformátoru je potřeba vysoké napětí a toto je jedna z možností jak jej získat

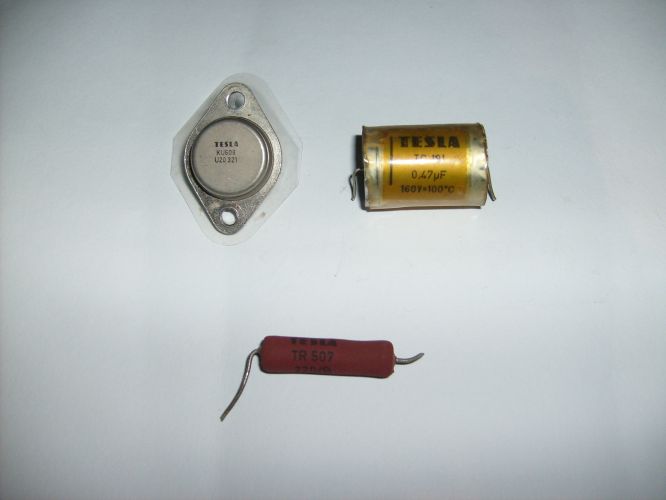

Díky za odpovědi.Vím že je dobrý teslův transformátor ale pro začátek jsem chtěl zkusit něco jednoduššího.Našel jsem drát o průměru 1mm to by snad mělo stačit na internetu píšou 0,8-1,2mm.Ještě se chci zeptat jestli tam musí být nutně KD502 ten nemám ale mám KD605 tak kdybych ho tam dal jestli by to fungovalo popřípadě jestli nemám sehnat náhradu za KD605 (aby se zbytečně neopotřebovával ten starý) například BD 243C.
doplněno 31.05.11 10:13:Ještě se chci zeptat na co si dát pozor aby se mi transformátor neprorazil.
Tak jsem zjistil že můžu použít KD605.Co by jste mi doporučili?Použít KD605 a nebo náhradu protože se občas stane že se ten tranzistor v tom budiči spálí a myslím si že bych spíše měl použít ten novější kdyby se náhodou spálil aby to nebyla taková škoda.
0x
p.soltek ,predpokladam,že nemáte zatial žiadne elektrotechnicke vzdelanie a ste iba zvedavý žiak zakladnej školy. No , vaša iniciativa Neriadenej Strely je velmi nebezpečna a nič sa takto nenaučite -nič.Začnite žiarovičkami ,časovačmi a ak chcete pokračovat týmto meničom,tak vn cievku nahradte nn a vypočitajte si ,či náhodou neprekročite emitorový prúd . Nepodporim vas ,lebo chcete iba "prekvapit" svojich kamaratov,ktorí robia podobné "elektrotechnické pokusy" s pripájaním elektrolytov na striedavý prud. Rana a krater je ako od praveho granatu .Zastavte sa a začnite abecedou a študujte.
Myslím že ten kondenzátor není elektrolyt ale svitkový.Žádný z mých kamarádů se o elektroniku nezajímá takže nikoho překvapit nechci chci to jen pro sebe.Toto schéma jsem našel na internetu a má tam taky svitkový kondenzátor.Pokud vím tak u svitkových kondenzátorů je jedno kde je plus a kde mínus takže by měly snést i střídavý proud.
0x
Pokud už budete utrácet za něco takového peníze. Postavte si měnič s vyšší účinností s mosfet tranzistory v dvojčinném zapojení. Stačí vám potom na primár 5 + 5 závitů. ( hveni.yolasite.com/... nebo na google hledejte: mosfet flyback driver. Mosfety mají tu výhodu, že jejich odpor v sepnutém stavu je menší než u bipolárních tranzistorů. Proto dosáhnete větší proudy primárem a tím i přenášení většího výkonu trafem.
p.qwert ,tak tomuto sa hovorí "medvedia služba " . p.soltek nepochopil moj priklad s exploziami elektrolytov a oponuje ,že to je svitkový ... Nečítali ste moju radu ohladne jeho bezpečnosti a dali ste video.uff
0x
Ahoj,

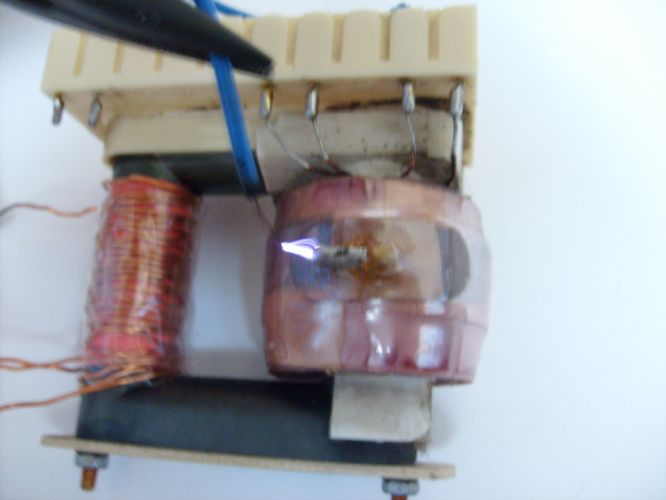

právě vytvářím podobné zapojení a zasekl jsem se na tom, že nevím, kde začíná vinutí na sekundární cívce. chtěl bych se zeptat, jak jsi přišel na to, že jde zrovna o kontakt č.12.
díky
Čau přišel jsem na to tak že jeden kontakt je vždy ten co je na té cívce a ten druhý už jsem našel tak že jsem napojil ohmmetr(multimetr) na ten první kontakt (ten na té cívce) a druhým hrotem jsem postupně měřiv včechny kontakty a na 12 mi to ukázalo odpor.Může se to také zjistit pomocí baterie tak že na kontakt na cívce přiložíš třeba mínus na plus dáš žárovičku a postupně vyzkoušíš všechny kontakty a na kterém se žárovka rozžhaví tak to je ten správný.Doufám že jsem ti pomohl.
