Dobrý den,

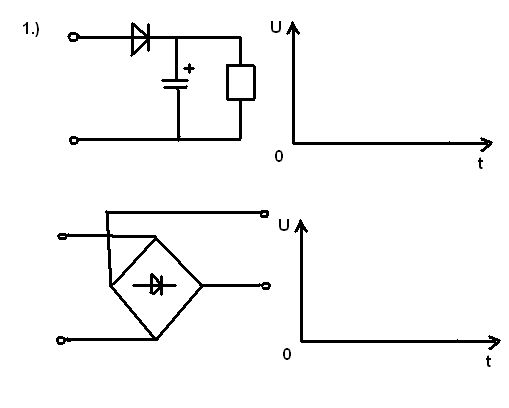

mohl by mi někdo kdo rozumí elektronice nakreslit jak bude vypadat výstupní napětí na těchto dvou usměrňovačích viz. obrázek?
Děkuji moc za porporu
3x
na této stránce, ze které je i obrázek, si můžete přečíst více o problematice cs.wikipedia.org/...
doplněno 22.05.11 13:27:Myslím, že zapojení na Vašem obrázku není celkem korektní, při použití kondenzátoru(ů) průběh napětí bude mít mírně jinou křivku, jak je ta zelená na vloženém obrázku...
0x
Prve je jednocestne usmernenie,adruhe dvojcestne.Pri prvom sa usmernuje len pol vlny,pri druhom sa usmernuju obydve pol vlny.
Děkuji iž je mi to jasné, mohli by jste mi však ještě nakresit jak to bude vypadat s kondenzátorem?
A bez zátěže to bude stajné jak bez kondenzátoru?
Moc díky

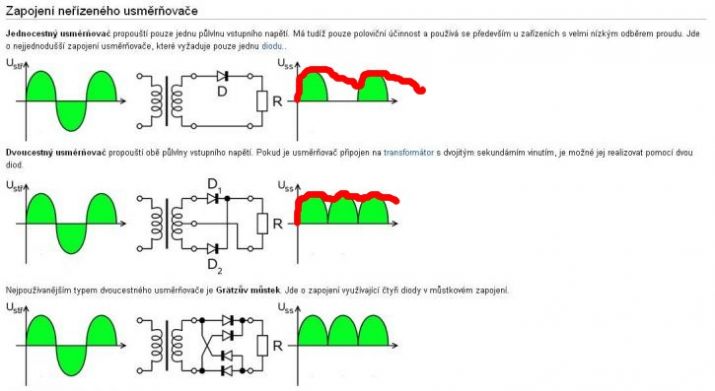

Pouižil jsen Hejkalův dokonalý obrázek (Hejkale - omlouvám se
) a neuměle dokreslil přibližný průběh napětí s kondenzátorem a zátěží, doufám že tu bude trochu jasné.
Pokud bude obvod bez zátěže, kondenzátor se nabije na maximální napětí a zůstane na této hodnotě, protože jej nebude mít co vybíjet (v ideálním případě). Při použití větší zátěže bude mezi jednotlivými vlnami napětí klesat rychleji.
doplněno 22.05.11 18:14:* to bude
