Dobrý den,

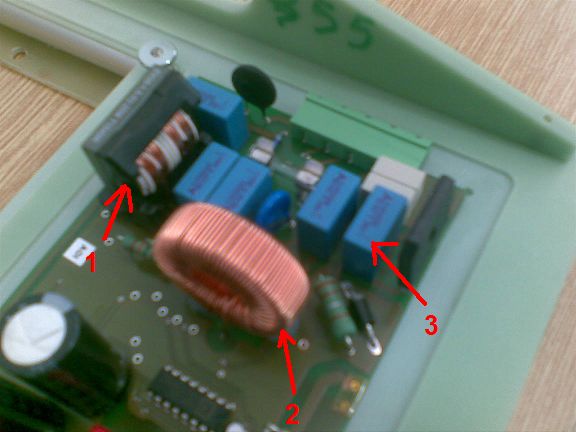

nemohl by mi někdo popsat co jsou to za součástky vyznačené na obrázku číslicemi 1,2,3 a k čemu slouží?
Předem děkuju
2x
1. by podle toho jak vypadá vinutí mohla být spíš odrušovací cívka.
2. vypadá spíš na toroidní cívku
3. určitě kondenzátory
Kdybychom věděli k čemu slouží celek, spíš by se mohlo popsat k čemu slouží ty součástky, jinak by to mohl být dost dlouhosáhlý popis
.
1x
lui:
jsou to kondenzátory , vše na tom záběru je z větší části vstup spínaného zdroje - to co vypadá jako trafíčko je odrušovací cívka napájecího napětí a k tomu patří i hejno kondenzátorů. To černé na pravé straně Graetz z kterého postupuje usměrněné napětí někam dál...
Vykresli si schéma. A bude to jasnější. A ty modré kostičky(3). Nevím jaké mají ostatní monitory nebo oči. Já na tom nepřečtu nic. Takže kromě těch kondenzátorů, jak tu zaznělo, to mohou být cívky, miniaturní relé, filtry, rezonátory, kdoví. Z toho potisku, by se to asi dalo určit. Kdyby byla ostřejší ta fotka.
