Dobrý den, nevíte někdo co znamená tato schématická značka? Děkuju
. Vždyť jsme v rubrice elektronika :D

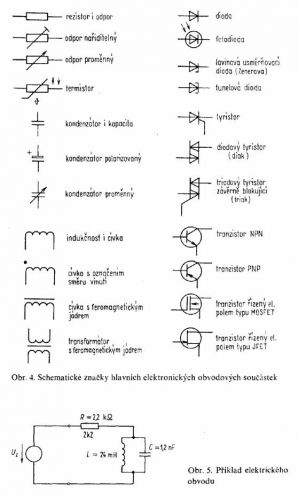

Není, je to značka proměného odporu v závislosti na něčem. Na čem bývá označeno písmenem u značky. Může to být varistor s písmenem U, nebo termistor s řeckým písmenem "malá théta" atd...
0x
Děkuji, v případě že by to byl varistor s označením písmenkem U tak by při stoupajícím napětí hodnota odporu stoupala nebo klesala? Jak poznám od jak malého po jak velké napětí a až jaký odpor? Děkuji
Díky a co je to to napětí Un kdy poklesne ten vnitřní odpor? To je nějaké to napětí které je dáno na varistoru? Do jaké hodnoty vystoupne ten odpor varistoru? Děkuji
Un je napětí při kterém Varistorem teče 1mA. Je dáno konstrukcí varistoru, a bývá tuším od 18 do 430V. Při zvyšování napětí nad Un platí to co napsal BMBX. Prudce klesne odpor varistoru, a protéká přes něj proud. Varistor svede sice přepětí, trvá-li však přepětí příliš dlouho, varistor shoří přetížením. Proto obvod s varistorem musí být nějak chráněn. Tavnou pojistkou, nebo čímkoliv, co dokáže obvod odpojit.
Odpor varistoru je řádově v MOhmech, a je uveden v katalogovém listu součástky.
