Dobrý den,chtěl bych se zeptat jak se zapojuje potenciometr? Má 3 vývody proč ne 2? Na co se používají tyto 3 vývody? Další ot¨ázkou je jak mám odhadnout odporenciometru když jej budu kupovat?
Předem děkuju
1x
Můžeš použít klidně i jen dva vývody, když ti bude stačit proměnný odpor. Jenže potenciometr se často používá jako dělič napětí, jak už se zmínili přede mnou, a právě v tom případě se používají vývody 3, tím prostředním si pak plynule nastavuješ napětí, které je v rozmezí mezi těmi dvěma krajními vývody.
Hodnota potenciometru se volí podle konkrétního obvodu. Z hlediska ztrát je výhodný co nejvyšší odpor potenciometru, ovšem čím vyšší se použije odpor potenciometru, tím více je jeho výstupní napětí ovlivněno navazující částí obvodu, takže z pohledu přesnosti a stability nastavení je lepší hodnota potenciometru co nejmenší. Tyto dva požadavky tedy jdou proti sobě a je nutno zvolit vhodný kompromis.
U volby a zapojení potenciometru je důležitá i jeho zatížitelnost (povolená výkonová ztráta); zvláště s jezdcem blízko krajů se někdy dostavují určité kouřové efekty.
0x
cs.wikipedia.org/... - tam je i schéma zapojení. Odhadnout - tomu nerozumím, na potenciometru je hodnota udána.
0x

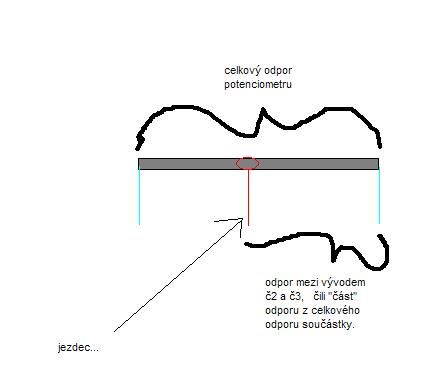

vývod 1 a 3 jsou jako jeden, neproměný odpor, ( konce odporového tělíska)
Většinou se zapojuje buď 1 a 2 nebo 2 a 3 aby bylo možné hodnotu měnit.
doplněno 10.04.11 16:14:jedná se o proměný rezistor, čili se v obvodu chová jako rezistor, ...
