Dobrý den, nevíte někdo jak funguje tlakový spínač? Třeba na darlingu? Pomocí pružin pod krytem se tam nastaví min. a max. tlak? A jak funguje? Jak spíná? Nevedou k němu žádné káblíky pro spínání z nějaké řídící jednotky jen napájecí kabel z řídící jednotky. Jak tedy pozná že má se pnut? Jak funguje? Děkuju za vysvětlení
2x
Když si to prohlédnete pořádně, tak tam uvidíte trubičku, nebo je přímo našroubován na válci-zásobníku. V nádobě je vzduch, jakmile začne přitékat voda, tak stlačuje vzduch, až do té hodnoty kterou si nastavíte. Množství vzduch určuje jak dlouho se bude čerpat voda. Pokud je tam vzduch málo, čerpadlo bude spínat častěji. Voda je nestlačitelná, proto čerpadlo zapne a vypne. Musíte nádobu doplnit vzduchem.
OK?
doplněno 20.03.11 20:32:kralsky,
dodejte foto a můžeme rozebrat Váš spínač krok za krokem.
doplněno 20.03.11 20:58: "Zásobník je natlakován anpožadovanou hodnotu od výroby."jako že jste si koupil natlakovaný zásobník vody plný vody? Asi si nerozumíme, a můžeme to napravit
ICQ 55180641 skype: milancukrar
Žádnou trubičku jsem tam neviděl, k čemu by měla být? Zásobník je natlakován anpožadovanou hodnotu od výroby. tlakový spínač spíná tedy co? Můžete mito polopaticky vysvětlit? Ke spínači vedou jen kabely od napájení, jaktedy jednotka pozná kdy má dát pokyn čerpadlo aby seplo? Děkuji za vysvětlení
Tlakový spínač pracuje tak, že při dosažení nastaveného tlaku vypne čerpadlo. Je to naprosto jednoduché zařízení - přes membránu stlačuje pružinu, po určitém stlačení pružiny odskočí kontakty a čerpadlo se vypne. Jakmile tlak poklesne, kontakty opět přiskočí a čerpadlo opět naskočí. Složitější tlakové spínače umožňují nastavit spodní (spínací) i horní (rozpínací) tlak. Zásobník bývá typicky natlakován zhruba na polovinu jmenovitého tlaku. Ten bývá u podobných čerpadýlek řekněme 4bary. Takže prostě po dosažení tlaku 4bary spínač vypne, při poklesu na třeba 3bary zase zapne. A tak pořád dokola.
Tlakový spínač zaručuje, že při zvýšení tlaku se čerpadlo zastaví a při snížení tlaku se automaticky zapne. Tlakový spínač lze připojit k vodovodní části zařízení v kterémkoliv bodě mezi prvním místem odběru (vodovodní kohoutek) a samotným čerpadlem a to pomocí vhodné přípojky se závitem.Uvnitř je membrána která při natlakování rozepne kontakty spínače a při odběru opět sepne.
0x
Su rozne tlakove spinace.Ked je zo spinaca vyvedeny jeden kontakt(drotik) tak pri dosiahnuti urciteho tlaku sa vo vnutry spinaca spoji kontakt s kostrou a trebars sa rozsvieti ziarovka.Pri tej vodarnicke to elektronika vyhodnoti a vypne motor.Ako nahle klesne tlak tak ten kontakt odpadne od kostry a motor zopne.
0x

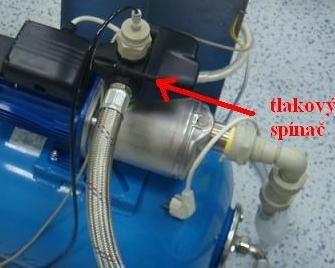

Aha, uz to chápu, tedy v době kdy je pokles tlaku sepnou kontakty na čerpadle 1+2 a také 3+4 na obrázku tlak spínače? Měřil jsem kontakty po vypnutí napájení jsou 1 a 2 průchozí a 3 a 4 také. Jak je to možné, když mají sepnout jen když je tlak nízký? Děkuju za vysvětlení
