Zapojení na motroru do trojúhelníku a hvězdy

Od: odpovědí: 8 změna:

Dobrý den, nastudoval jsem si jak zapojit motor do trojúhelníku a do hvězdy. Jak poznám zdali zapojení na motoru je právě do hvězdy nebo do trojúhelníku? Je to tam napsané nebo poznám to nějak? Můžet mi to někdo vsvětlit nebo ukázat na nějaké fotce s popiskem? Děkuji

8 odpovědí na otázku






4x

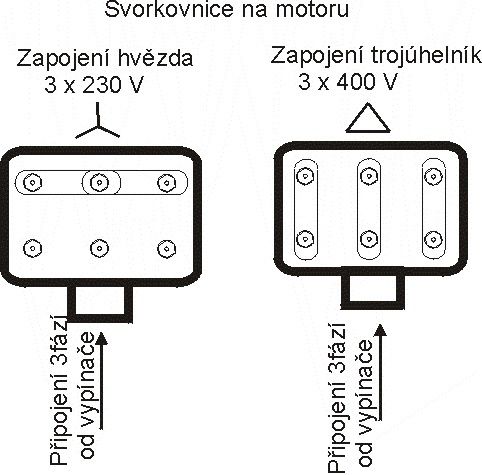

Tady je schéma. miro

Zapojení na motroru do trojúhelníku a hvězdy




3x

No jednoduše, podle svorkovnice. Laicky řečeno když kouknete na těch 6 šroubků, tak když jsou spojený Tři na jedný straně dohromady plíškama nebo propojem z drátku a na ty opačný tři jsou přivedený 3 fáze ze sítě - tak je to zapojení do hvezdy.

Když jsou plíšky vždy mězi dvěma protějšíma šroubkama, tak je to do trojúhelníka.

Pokud je na každé svorce jeden drát - tj. 6 "fází", tak je k tomu velmi pravděpodobně ještě mechanický nebo stykačový aj. přepínač hvězda - trojúhelník a stykače simulují umístění propojek tak aby se motor plynule rozbíhal, měnil směr otáčení, brzdil a podobný kejkle - když je to třeba...




2x

V praxi se zapojení do hvězdy nepoužívá, je to rozběhové zapojení a motor má jen třetinový výkon. Proto se používá-umotorů 4 KW a více, dvoupolohový spínač hvězda - trojúhelník.Tento spínač v první poloze sepne motor do hvězdy, ve druhé do trojúhelníka´=plný výkon.




0x

doplněno 17.03.11 21:51:

zapojení do hvezdy - svorkovnice motoru




0x

Máte-li ho na kabelu, přeměřte odpor mezi nulou a fází a pro jistotu i mezi fázemi. U trojúhelníku je mezi nulou a fází vysoký (nejsou spojeny vinutím motoru), u hvězdy tam bude odpor odpovídající výkonu motoru - řádově např. 100 ohmu.

Měříte na kabelu od motoru BEZ připojení na síť (upozornění jen pro jistotu)




Super, moc díky




díky moc všem, vysvětlíte mi ještě někdo co je to zapojení do lomené hvězdy a jak funguje?
