Cawes, jestli jsem to správně pochopil tak mohu pospojovat zem GND, která zárověň slouží jako napajení - , a jako vstup..?
3x
samozřejmě že ANO, nebo si myslíte, že napájení přijde jinam, signálová taky jinam a boy označené GND (zem) budou taky zvlášť

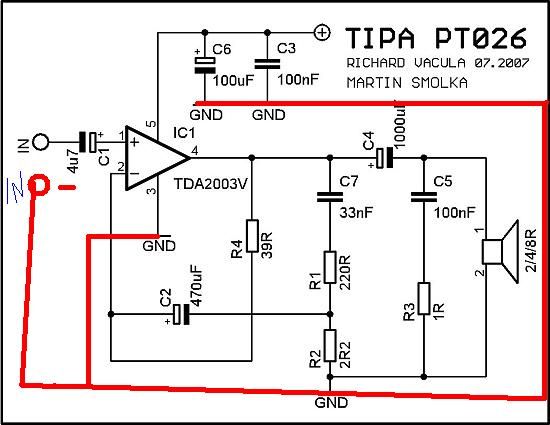

. To jak to máte na obrázku je správně, to jak to bylo púvodně z body GND je zjednodušené pro přehlednost schématu.
3x
JABRAKA-JABRAKA
zase teoretizuješ a blbě...
Na R2 a C2 bych vůbec nešahal, jsou to součástky které zabezpečují stabilitu obvodu, jakákoliv změna by ti jen přidělala problémy.
doplněno 17.02.11 19:00:Postav si k tomu tohle a je to:
1x
Ne že můžeš, musíš. Ale pozor při tom na způsob toho pospojení. Napájení do jednoho bodu, odtud větve na DPS(nebo spoje drátem v případě vzdušné konstrukce), zvlášť na vstup, zvlášť na ostatní součástky. Nesmí ti to udělat smyčku - to je nesmíš skončit tam, kde jsi začal. Mohlo by ti to potom bručet.
0x
U tohodle jednoduchého obvodu bych se toho bručení díky ne zrovna čistě provedené zemi nebál.
0x
Kondenžátor 1mF slouží k oddělení stejnosměrné složky od střídavé, hrát bez něj to bude stejně, ale reproduktorem poteče stejnosměrný proud který neyvtváří žádný zvuk...
Na TDA musí být přiměřený chladič a pokud hřeje tak, že na něm lze udržet ruku tak je to v pohodě.
Ještě jeden dotaz, nechci zakládat nové vlákno...
Proč je na výstupu 2,5V konstantně? i když není přivedený žádný signál na vstup? Proč při připojení repro se u středového preproduktoru pohne membrána tak 0 5mm a zůstane tak, než odpojím zdroj? (myslíl že tam jde stej.sm. napětí) je to normální díkkes
Stejnosměrné napětí na výstupu, při zapojeném vstupu na zem by mělo být kolem poloviny napájecího napětí. Pokud není, je něco špatně. Buď vadný IO, nebo vadný(proseklý) vystupní elyt C4. Tomu by odpovídala ta výchylka membrány repra. Repro zatěžuje stejnosměrně IO a to nestíhá. proto topí a dává malý výkon. Tipuju, že obsahuje i tepelnou pojistku. Další možná závad je vadný R4. Ale tomu moc nevěřím. Nebo to kmitá. Máte dobře zablokované napájení IO nějakým 10n a 100n keramikou?
Normální to není a není to ani dobře, od toho je tam kondenzátor C4 aby reproduktorem netekl, žádný stejnosměrný proud (jak už jsem se zmiňoval). Stejnosměrný proud v reproduktoru nevytváří žádný zvuk, zvyšuje spotřebu zesilovače, zejména v klidu a může způsobit ohřev reproduktoru.
doplněno 21.02.11 09:46:Ten stejnosměrný proud vychýlením membrány ji dostává mimo středovou pracovní polohu.
, ješte se chci zeptat, jak je možné že TDa má výkon 6 W zkr1 % , že ani nerohpohybuje membránu 15w repro? hraje ale nepohybuje se ... vibruje , výchylka max 1mm
Ten vykon si zmeral, alebo citas z katalogu? LUI ti poskytol vycerpavajucu odpoved.Ja by som sa opytal .Akym napatim to napajas? Je zdroj dostatocne tvrdy? Nemas C4 zapojeny opacne? Vymenil si ho? Na ake repro to pripajas? Aky zdroj signalu pouzivas?
doplněno 21.02.11 21:14:Ake napatie je v kludovom stave na vyvode 4 voci GND? Pri merani maj vstup nakratko s GND.
Jako zdorj signálu používám mobilní telefon, jako zdroj proudu síťový adaptér 12V, 1A (což odpovídá příkonu cca 12W) repro středový a výškový (10 + 15W) samzdřejmě jes zkoušel napojit repro přímo bez vyhýbky...na chyku jsem přišel, bylo to C4, špatně přiletovaný kontakt. stej sm napětí se mi na výstup již nedostává, , repro lehce bzučí, dokud nepřipojím zdroj signálu. po připojení je repro potichu dokud nezapnu písničku , pak hraje písnička a bzučení žádné zkreslení také menší... te´dkom mne trápí akorát již výkon
ak chces zvysit vykon, mas dve moznosti.Zapojit tda do mostika
alebo pouzit iny zdroj.Mozes pouzit iny zdroj, napr.z notebooku. Kondenzatory aby si mal ale dimenzovane na vyssie napajacie napatie.Od stredoveho, toboz vyskoveho reproduktora, necakaj nejaky pozorovatelny pohyb membrany. Neviem aku impedanciu maju repra, domnievam sa, ze ten adapter pri zatazi nedrzi tych 12V. K zdroju signalu sa nevyjadrujem, si ale schopny zosilnovac dostat do limitacie?/prebudit, pocujes ze zosilnovac zacina skreslovat/
doplněno 21.02.11 23:17:ten odkaz nejde, bolo tam to mostikove zapojenie.
skusim este raz
doplněno 21.02.11 23:19:bohuzial
0x
6W dokáže relativně docela kravál, ale to ti z toho asi nepoleze, protože při 12 voltovém napájení je na to málo..
Jestli chceš opravdu větší rámus a máš 15W reprák který to snese, tak sis měl koupit jiné TDAxxxx, můstkové zapojení můžeš zkusit taky, ale tam je potřeba dvojnásobná impedance repráku. No vzhledem k tomu, že TDA2003 snese impedanci pod 2ohmy a tvůj raeprák určitě míň jak 4ohmy nemá tak by to bylo v pohodě. Můstkové zapojení má především výhodu v tom, že docílíš větších výkonů při menším napětí, neboť napětí je důležité - to že zdroj má 12V a třeba 10A neznamená, že ti pak zesilovač dá 120W
0x
Dej tomu napájení jaké je potřeba, a bude. Ten obvod má max. napájecí napětí 28V. A při tomto napětí dá 20W OUT. Proč vymejšlet můstky? Dej tomu pořádnej, řádně dimenzovanej zdroj a bude po starostech.
doplněno 22.02.11 06:12:Tady je datasheet.
lui:
parametry jsem si včera proštudoval a nevím kde jsi vzal těch 20W? TDA 2003 dokáže 12W maximálně a to zátěže 1,6 ohmu.
doplněno 22.02.11 07:15:Navic ten obvod má pracovní napětí uváděné 18V...
Na bětší výkon bude potřeba zapojit můstkově dva TDA 2003 nebo si pořídit TDA 2030. Ono hnát to do krajností nemá cenu, obvody sice mají "hafo" ochran, ale mě už taky dokázalo TDAčko prohořet deskou tištěných spojů
0x
No, je to hrůza. Cpeš do toho moc silný signál aby to hrálo hlasitě, ale pokud si nevyměnil zdroj tak, ten to neutáhne a zesilovač už omezuje. Chce to tam poslat to maximální pracovní napětí a pokud možno stabilizované, nebo alespoň tvrdé.
Oky zkusím vyžešit ten zdroj, ještě k tomu videou, takže, mě to připadá jakbyby hlubší toný brali energi, výškám, ještě to zkusím vyřešit tak, že před kdtoj paraelně dám kondíky... jestli se to zlepšíí. (
Mohlo by to zabrat, ze stejných důvodů si majitelé silných aparatur v autě musí do napájení dávat tkzv. kapacitory - velikánské kondenzátory aby se napájení vyrovnalo se silným subwooferem :D
hodij jsem to na tarfíčko cca 24 V, a zesik na něj neraguje, poze hraje tak cca 1s, po podpojení zdroje chce to jakdyž pulzy z toho tafa aby to chvilku sekundu hrálo, nějk to nechápu samozdřejmě že jsem to usměrnil, 4 diody..
No usměrnych střídavých 24V je 34v stejnosměrných, to buď rád že to nešlo do pryč. Nejspíš zareaguje ochrana a při odpojení napětí poklesne na kondenzátorech a zesilovač chvilku hraje,
Ty si experimentátor , tak tím odporem to napětí snížíš, ale zároveň změkčíš zdroj - to je pořád dokola...
