Zapojovani packoveho vypinace

Od: Datum: 01.02.11 18:15 odpovědí: 7 změna: 02.02.11 22:59

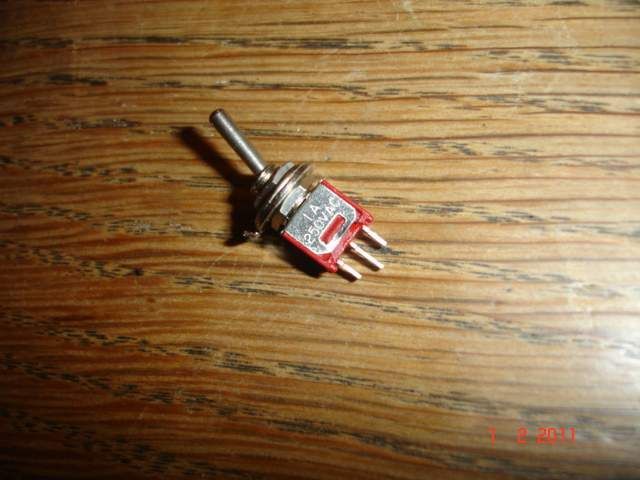

Poradte prosim se zapojenim tohoto packoveho vypinace kam mam dat + kam - a kam dalsi spotrebic ma to tyto tri vidlice . viz obrazek ´:

http://leteckaposta.cz/209195402
http://leteckaposta.cz/896675533

Prosim vas je to pro me moc dulezite.


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 01.02.11 18:31
avatar

Není to náhodou přepínač?

Ohodnoceno: 0x

Datum: 01.02.11 18:31
avatar

Pokud má ten "vypinac" jen dvě polohy páčky, potom se jedná o páčkový přepínač, v každé poloze spíná jeden krajní kontakt s prostředním. Pokud má páčka tři polohy, tak v prostředku jsou oba krajní kontakty odpojené od středního a v krajních polohách stále jeden krajní kontakt spojený se středním.

Přívod třeba + dáš na střední a z jednoho krajního připojíš jeden konec spotřebiče, na druhý konec spotřebiče dáš -...zkus si to se žárovkou, a uvidíš...

U přepínače s třemi polohami dáš přívod + opět na střední, a na jeden krajní jeden spotřebič, na druhý krajní druhý spotřebič. druhé konce spotřebičů zase připojíš na - zdroje. Tak budeš moci střídavě zapínat jeden nebo druhý spotřebič zvlášť, nikdy ale ne spolu oba najednou...

Ohodnoceno: 2x

Od: buss
Datum: 01.02.11 19:26

To jako by jsi spínal blinkry u auta, vlevo/vpravo. + na střed, vlevo žárovka a na -, vpravo žárovka a na -

Ohodnoceno: 0x

Od: lui*
Datum: 01.02.11 20:04

Přívod uprostřed, vývod je sepnutý vždy ten na opačné straně, než směřuje páčka.

Ohodnoceno: 0x

Od: bmbx®
Datum: 01.02.11 22:38

lui:

taky to může být obráceně než píšeš...

Ohodnoceno: 0x

Od: lui*
Datum: 02.02.11 22:59

Nemůže. Mechanicky to nejde jinak udělat. Tyhle přepínače jsou všechny stejný.

Ohodnoceno: 0x

Datum: 02.02.11 16:20

Také pozor na spínaný jmenovitý proud - max 1 A!

Ohodnoceno: 0x
