Stavba zesilovače s KD 135/136

Od: Datum: 01.02.11 17:19 odpovědí: 12 změna: 02.02.11 16:09
avatar

Cawes, potřeboval bych nějde najít schmé na postavení zesilovače (na DPS) s tranzistory KD 135/136... bez IO. Děkuji nic jsem nemohl najít ..


avatar
Upozornění
Tato otázka je 6 let bez odpovědi a proto byla uzavřena.
Máte-li podobnou otázku, a nenašli jste vhodnou odpověď, založte novou otázku.
Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Datum: 01.02.11 17:51

avatar

Za jakým účelem chcete tyhle transistory použít. Nejsou výkonové - na sluchátka? Pokud nemáte zájem udělat nějaké precizní hi-fi, zbytečná práce. S výkon. integr. obvody je práce jednoduchá, kvalita dobrá.

Ohodnoceno: 2x

Od: bmbx®
Datum: 01.02.11 18:05


jura:

pleteš si KD s KC. KD jsou výkonové i když to není nějaký moc veký zázrak.

Někde něco bych našel, ale musel bych hodně pohledat . Ale je pravda, že s IO je to s minimem součástek...

Ohodnoceno: 3x

Datum: 01.02.11 18:12

avatar

Tyhle KD mají špičkový kolektoroý proud 2 A, tudíž moc muziky nebude, odhaduji zesilovač 4W do 4 Ohm.


Datum: 01.02.11 18:13

avatar

Oky berme předpoklad že mám doma 15 W repro /výšky + střed) sloužili před x lety k gramofonu a výkon měli plně dostačující... poradíte s cenově dostupným a zárověň co nejjednoduším zesilovačem?

Od: bmbx®
Datum: 01.02.11 22:02


a nebo tohle s rezervou:

http://www.gme.cz/cz/f-kh008-p761-402.html

s těmito IO nelze udělat špatné rozhodnutí ;)

Ohodnoceno: 1x

Datum: 01.02.11 22:17

avatar

Předběhl jsi mě, ale přikláním se na tvou stranu IO TDA 2030 jsou zvukově precizní. *palec*


Datum: 01.02.11 22:12


Datum: 02.02.11 15:23

avatar

Cawes např? http://www.volta.estranky.cz/…ce/stereo_zesilovac_s_tda2030 ... a předpokládám nějaké korekce? ,,, jsou korekce nějak dimenzovány?(W)?

Datum: 02.02.11 15:29

avatar

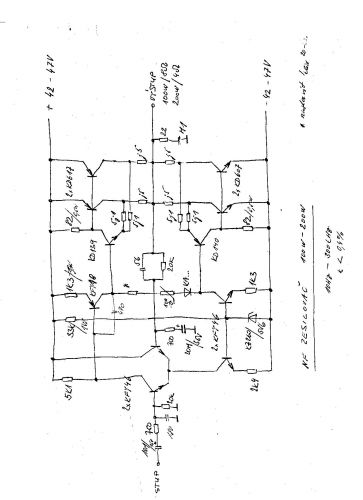

Zkus prohlídnout toto schema,docela slušný zesilovač na principu operačního zesilovače,symetricky napájený.Tranzistory do obou větví musí být párované,mají mít stejné vlastnosti.

JABRAKA


Datum: 02.02.11 15:31

avatar

Tranzistory? já myslel že to jsou iO :) ale to je jedno.. ještě mě zajímají ty korekce :)

doplněno 02.02.11 15:31:

nezobrazil se mi obrázek :) teď již ano :)

Od: bmbx®
Datum: 02.02.11 16:09


korekce nejsou závislé na výkonu zesilovače, spíš jde o tvé potřeby, rozsah regulace, kmitočtová pásma. Pro tvé potřeby postačí něco klasického, například:

http://www.gme.cz/cz/f-kv8084-p761-422.html

jednoduché korekce by se mohly zakomponovat i do toho jednoduchého základního zapojení TDA2030, ale to bych nedělal.

doplněno 02.02.11 16:13:

Nebo třeba jednoduchý equlizér:

http://www.elektronikacz.ic.c…Data/tripasmovyekvalizer.html

doplněno 02.02.11 16:15:

Nebo lepší equalizér:

http://www.helkon.cz/detail/p…o-peti-pasmovy-ekvalizer.html
