Dobrý večer, chtěl bych se zeptat jestli by jste mi neporadili se značkou stykče kterou jsem přiložil.
Potřeboval bych vědět co znamenají kontakty 11,12,23,24?
1x
jsou to tkzv. pomocné kontakty, ve značce bývají většinou odlišeny od hlavních, buď tvarem, nebo jsou méně výrazné (slabší čarou) a podobně...
0x
Zdravím, tyto kontakty slouží běžně na ovládání (třeba přidržení relé stykače jedním stiskem nebo sepnutí dalšího stykače) a nebo pro kontrolu pracovní pozice stykače (kontakty sepnuty nebo rozepnuty - svítí připojená kontrolka).
Neslouží k velkému odběru proudu! Na to jsou ty první tři
Jednoduše řečeno je to na co? Když bych přivedl napětí na A1 a A2, kontakty 11,12 se rozpojí a 23,24 spojí?Jsou určeny pro přídavné spínání?Nebo jak to mám chápat?

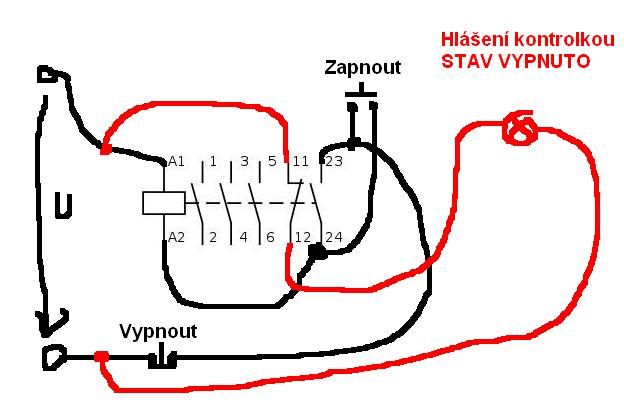

Přiložil jsem Vám schéma na ovládání stykače tlačítky (jedno je rozpínací a druhé spínací).
To spínací je paraelně ke kontaktu stykače. Proud prochází přes relé (A1,A2) k tlačítku (to se sepnete rukou), poté relé přiskočí a sepne kontakt 23,24. Nyní po uvolnění tlačítka (toho spínacího) proud teče přes kontakt 23,24 a tudíž si vlastně relé (stykač) kontakty sám drží a nespadne (neodpojí a prostě drží sepnut). Po odepnutí stykače slouží rozpínací tlačítko, kdy vlastně relé odpojíme od zdroje (šťávy), relé odskočí a tudíž se rozepne i kontakt 23,24.
Podobně slouží i rozpínací kontakt 11,12 (kdy po připojení na A1,A2 kontakt 11,12 je rozpojen. Myslím, že se využívá pro motory na automatické přepnutí hvězda, trouhelník. Neznám schéma, tak jsem vám tam dal kontrolku klidového stavu
Doufám, že je to názorné a že jste to pochopil
