Jak zapojit 3 fáz motoru 1fázový?

Od: Datum: 09.01.11 19:32 odpovědí: 10 změna: 05.02.11 16:49

Dobrý den, jak se dá zapojit 3 fáz. motor na 1 fázový a naopak? Jde to nějak? Pokud ano jak?Díky


Seznam odpovědí:

moment čekejte prosím, probíhá přenos dat...
Zobrazení struktury odpovědí v otázce
Skrytí struktury odpovědí v otázce
Zobrazení struktury odpovědí v otázce



Odpovědi na otázku:
Od: hop®
Datum: 09.01.11 19:36
avatar

To jako zapojit motor na motor?*sok*

doplněno 09.01.11 19:40:

Pokud myslíte třeba jak zapojit jednofázový motor na třífázový přívod, tak zjednodušeně necháme dvě fáze nezapojené.

Pokud chcete zapojit třífázový motor na jednofázový přívod, tak to teoriticky jde také. Je nutno použít elektrotechnické prvky (kondenzátory), které do chybějících fází motoru tu jednu (kterou máme k dispozici) časově posunou. Nevím však o praktickém použití tohoto zapojení...

doplněno 12.01.11 22:03:

... měl jsem na mysli asynchronní třífázový motor, který je primárně konstrukčně navržen pro napájení třífázovým napětím. Neměl jsem na mysli "vícefázové" motory, které jsou už konstrukčně navrženy pro napájení jednofázové...

Ohodnoceno: 0x

Od: bmbx®
Datum: 10.01.11 09:43

hop:

těch zapojení s kondenzátorem je mnoho, např. automatická pračka ;)

Ohodnoceno: 0x

Od: supsemsuptam
Datum: 05.02.11 16:49

Zapojit to samozřejmě jde. Každý jednofázový motor s trvale připojenou pomocnou fází přes kondenzátor (staré pračky, snad všechny ventilátory, sekačky, atd.), je v podstatě 3f. motor, připojený na dvě fáze. Taky se tak jednofázový motor navrhuje, původně se počítá jako třífázový. Motor je zapojen do trojúhelníku, k jednomu pólu přivedete fázi, k druhému nulu a k třetímu jeden pól motorového kondenzátoru. Druhý připojíte na nulu nebo fázi, podle toho se vám bude točit na jednu nebo druhou stranu. Kondenzátor musí být alespoň na 250V , pokud je kvalitní, lepší víc, když chcete, aby vydržel. Hrubý přepočet je na 1kW výkonu 70uF při 50Hz. Při použití 1f. měniče frekvence je volba kondenzátoru problematická, mění se reaktance s frekvencí. Je potřeba to dodržet, při větší kapacitě se vám bude hřát vinutí, při menší ztratíte záběrný moment. Motor musí být hvězda/trojúhelník 400V/230V, obráceně byste měl nižší výkon díky nižšímu napětí na fázi. Další možností je použít měnič s 1f. napájením a 3f. výstupem, ovšem to je někde jinde s penězma, ale komfort nesrovnatelný. Při připojení na 1f. zhoršujete kvalitu sítě díky horšímu učiníku a nerovnoměrně zatěžujete část sítě. Je to dobrý pro malé výkony tak do toho 1kW. Snad jsem vám pomohl a pokud jsem napsal něco blbě, tak mě opravte.

Ohodnoceno: 0x

Od: jendos
Datum: 09.01.11 20:29

Díky, myslíte že by bylo možné nakreslit zapojení nebo nějaký obrázek?

Od: miro®
Datum: 10.01.11 09:05

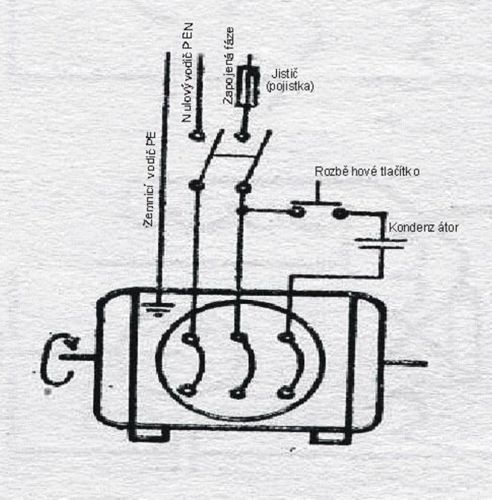

Dobrý den Třífázový motor zapojený na jednu fázi , bez dalšího zařízení by se nerozběhl , museli bychom jej roztočit nějakým vnějším zdrojem otáčení. K rozběhu potřebuje min. dvě fáze aby uvnitř statoru , vzniklo točivé elektromagnetické pole , které unáší rotor a roztáčí jej. Tato pomocná fáze (druhá fáze) se získává zpravidla z té zapojené fáze. K tomu se používají různá přídavná zařízení , nejednodušší je kondenzátor s patřičnou kapacitou. Kondenzátor má vlastnost , propouštět střídavý proud s určitým zpožděním ( podle jeho kapacity) , tak vzniká za kondenzátorem proud fázově posunutý vzhledem k připojené fázi na vstup kondenzátoru a to je využito k získání druhé fáze , která se použije pro rozběh třífázového motoru zapojeného jen na jednu fázi. Zapojení viz. schéma. miro

Ohodnoceno: 2x

Od: bmbx®
Datum: 10.01.11 09:41

Proč to tlačítko, když je kondenzátor trvale zapojen tak má motor větší výkon. Nejběžnější takovéto zapojení motoru je v automatické pračce.

Ohodnoceno: 0x

Od: miro®
Datum: 10.01.11 12:09

Kondenzátor je nezbytný jen pro rozběh. Pro provoz motoru již není nutné jeho zapojení. Při jeho trvalém zapojení je však chod motoru klidnější. Přes toto , mají některé motory konstruované na jednu fázi , odstředivý rozpínací spínač kondenzátoru , který rozpojí kondenzátor , při roztočení rotoru. Je nutno ale počítat , že výkon každého třífázového motoru při zapojení na jednu fázi se sníží asi o 1/3 , než je uváděno na jeho štítku . miro

doplněno 10.01.11 12:19:

Doplňuji :Při trvale zapojeném rozběhovém kondenzátoru se také nepatrně zvýší kroutící moment motoru.

Ohodnoceno: 2x

Od: bmbx®
Datum: 10.01.11 14:00

Miro:

*smich**smich**smich* Tak nevím co to mělo znamenat *smich*

Ohodnoceno: 0x

Od: miro®
Datum: 10.01.11 14:35

Nerozumím.CO-co mělo znamenat? Čemu neni rozuměno. Čekám.

Ohodnoceno: 0x

Od: jendos
Datum: 10.01.11 21:19

Super Miro pěkně jsi mi to popsal i vysvětlil s nákresem, díky moc.
