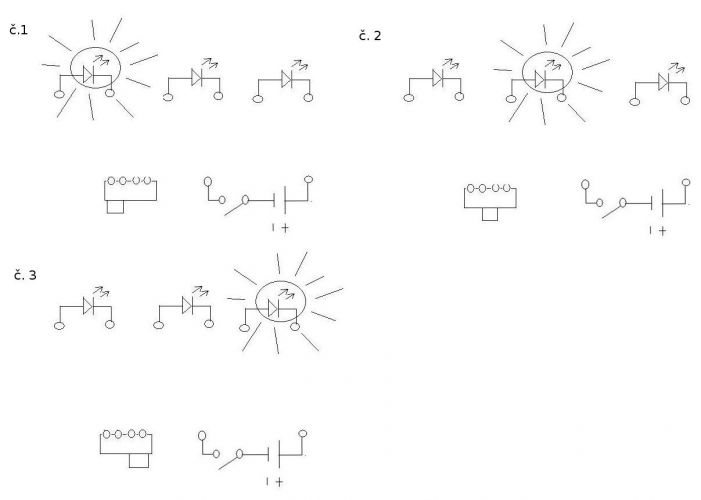

Přepínač se 3 LED diod

nic složitého: zdroj, předřadný odpor, přepínač, ledka. Jen u přepínače musíš znát či si proměřit zapojení. Jeden kontakt bude společný, ostatní dle přepnutí. Proměřit ideálně bzučákem či ohmetrem.

Nie je problem.Potrebujes k tomu merak.premeraj ohmetrom kontakty.Pokial je ten prepinac ako si nakreslil,tak jeden kontakt sa musi prepajat s ostatnymi postupne,podla toho ako prepinac prepinas.Tak trebars prvy kontakt je spojeny s druhym kontaktom.Ked prepnes prepinac tak bude spojeny znovu prvy kontakt ale teraz uz sdruhym.Potom prvy s tretim,atd...Pokial nie tak prepinac nie je vhodny.Az je prepinac v poriadku tak na prvy ,spolocny kontakt daj + cez nejaky odpor.Ten si vyrataj podla napajacieho napetia a odberu jednej led diody.Potom s kazdeho vyvodu prepinacu na led-ku.Minus zapoj na vlne vyvody lediek ,a mozes prepinat.Inac na co to budes pouzivat?

Já jen doporučuji to, co už někdo přede mnou. Opravdu si poctivě přeměř ohmmetrem nebo nějakým pípákem, jestli ti ten přepínač spíná, tak jak potřebuješ.

Můj dojem(možná špatný), ale vycházející z mých zkušeností, mi říká, že: pokud by jsme očíslovali vývody přepínače popořadě čísly 1,2,3,4. Tak že ti ten přepínač v jednotlivých polohách bude spínat vývody: 1-2, 2-3, 3-4. Kdežto ty potřebuješ pro tvoje zapojení aby ten přepínač spínal např: 1-2, 1-3, 1-4. To jen aby jsi to nezapojoval zbytečně. Měření je základ.

Ten přepínač asi není ono co chceš dělat.

ten přepínač asi s největší pravděpodobností spíná 1-2, 2-3, 3-4, ale pokud má dvě řady, jak to často u takových přepínačů bývá tak to řešení má. Na jedné řadě přepínat 2 LED 2-1 a 2-3 a na druhé řadě třetí LED 3-4. a 2. kontakt 1. řady spojit s 3. kontaktem 2.řady a připojit k napájení.
