Dobrý den,poradí mi někdo jak se dá změřit na nějakém zařízení sled fází? Co to přesně znamená? Díky
0x
Napětí v jednotlivých fázích střídavého proudu jsou proti sobě navzájem posunutá. Proč a jak, by bylo na delší povídání. Protože se u nás, v naší rozvodné síti používají 3fáze, je každá další vždy zpožděna o 1/3. Sled fází se měří Vadaskou.
doplněno 21.12.10 21:54:Miljan: Dík za ten odkaz. Já to nikde nenašel. Sice to občas používám, ale odkaz jsem nikde nenašel. Snad to DEXXovi bude stačit.
0x
Příjemné nadcházející svátky.

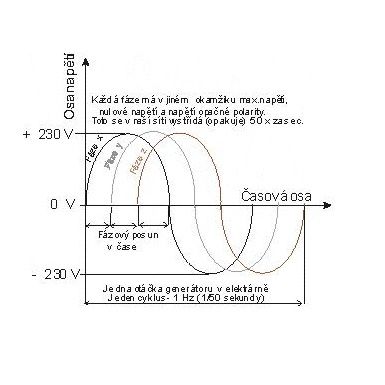

Pokusil jsem se graficky znázonit průběh fází u třífázové sítě v našich podmínkách. Jak změřit sled fází již bylo zodpovězeno. miro
0x
Nerozumím tomu dost podrobně.Vysvětlí mi někdo proč musí být fáze 1,2,3 za sebou? Proč nemu připojit třeba fázi 1,3,2? Co by se stalo?Vždyť je tam vždy stejné napětí jen fázově posunuté?Nerozumím tomu. díky za vysvětlení
No ono je to úplně jedno jak ty fáze zapojíš, nic se nestane. Akorát když například budeš mít víc třífázových zásuvek a každou úplně jinak zapojenou, bude se ti např. cirkulárka točit na každý zásuvce jednou tak a podruhý obráceně. Proto se fáze řadí tak aby si pořád nepřehazoval dráty.
0x
Není důležité ve většině případů zda máte v bytě nebo kdekoli jinde faze ve sledu, či nikoli. Dokonce to není důležité nikdy, ale dobrý elektrikář vám to upraví. A k čemu to je důležité? Na to aby se motor mohl točit ve správném směru. Takže, pokud máte sled fází špatně, elektrikář vám u 3 fazového přístroje, kde je 3 fázový motor, upraví na přívodní svorkovnici. Na ostatní zařízení v bytě to nemá vliv ...
Mohl by jste mi to nějak polopatěji vysvětlit? Jaktože když je přehodím bude se motor točit na opačnou stranu? Kdyby se mi to stalo, jak mám vědět kterou fázi s kterou prohodit aby se motor točil správně?díky
Ono stačí si nakreslit trojúhelník a očíslovat vrcholy po směru hodinových ručiček 1-2-3, pak kterákoliv 2 čísla mezi sebou prohodit a co se stane? Najednou je číslovaný proti směru hodinových ručiček a tak je to i s těmi fázemi
K třífázovému motoru vedou ři fáze, tedy tři dráty s napětím (nepočítám drát modrý či žlutozelený). Vzájemným přehozením jakýchkoliv dvou drátů z těchto tří se nám změní směr otáčení třífázového asynchronního motoru. Obrázek snad netřeba, animace v .gif zde nefungují...
0x
Aha už to chápu, kdybych však měřil třeba tou vadaskou sled fází, jak poznám zda je sled dobře zapojen?
Klasickou vadaskou nezměříš, to je jen elektromagnet s mechanickou stupnicí. Jak už bylo řečeno, potřebuješ "lepší" vadasku typu"ZN...", která má doutnavku a funguje i jako fázovka. Pokud potom měříš dvě fáze mezi sebou (a máš prstíček na čudlíčku), tak (pokud se nepletu) doutnavka svítí, jestliže máš tu "vadasku" na nižší fázi než ten náhradní drátek. V tomto případě je L1 nižší než L2, L2 je nižší než L3, a aby to bylo dokola tak L3 je nižší než L1. Co se týká barevného značení fáze L1, tak ani současná norma není jednotná, buď je to černá nebo hnědá.
doplněno 22.12.10 22:58:BTW, nejsem přesvědčen, že Miro má ten graf správně!
ještě naposledy, když doutnavka svítí a já připojil vadasku na L1 a kablík na L2 tak ta fáze L1 je jak z toho obrázku první z leva sinusovka? Nebo druhá?
Na to nedodážu přesně odpovědět, ono není vlastně důležité, která fáze vychází z elektrárny jako první, čtvrtá, sedmá - je to cyklus. Důležité je pořadí těch fází - právě kvůli třífázovým asynchronním motorům. A pak je důležité za elektroměrem znát PRVNÍ fázi. Ať je to kterákoliv, na elektroměru je přivedena na 1. svorku, a používá se pro přepínání vysokého a nízkého tarifu (v případě vícetarifního elměru).
Takže aby bylo dobré pořadí fází je správné měřit takto? Přivedením vadasky na L1 a kabelu na L2 doutnavka svítí, poté přivedu vadasku na L2 a kabel na L3 a také svítí a naspoledy přivedu vadasku na L3 a na L1 kabel a musí také svítít ano? V případě opačného propojení vadasky s kabelem nesvítí. Chápu to dobře?
Ano, souhlas, a pokud první měření je správné, ty dvě další už jsou jen pro kontrolu, neměly by dopadnout jinak než stejně jako to prní. Pokud máš L2 za L1, musíš mít tím pádem L3 za L2 a L1 za L3 (=L1 před L2 i L3)
