Dobrý den,poradíte mi jak se měří dioda zda je špatná a tranzistor pomocí multimeteru?
Mám v tom trošku chaozz,díky
1x
Multimetr přepnout na měření diod. V tom okamžiku měří multimetr malým proudem napětí na přechodu. V jednomn směru bude něco mezi 0,05V-0,8V. Záleží na typu diody. V obráceném směru bude dioda nepropustná. Pozor, opravdu záleží, jak už tu někdo psal, na zapojení v obvodu. Součástky kolem mohou (a nemusí), "kecat" do měření. To už je o znalostech obvodů.
Stejným způsobem lze měřit přechody tranzistoru. Pozor pouze bipolárních. Neplatí to pro MOS tranzistory. Tam je to jinak.
Tímhle měřením se ale dá zjistit jen porušený (zkratovaný nebo přerušený) přechod.
doplněno 28.10.10 21:12:Jo a měřit bez napájení obvodu.

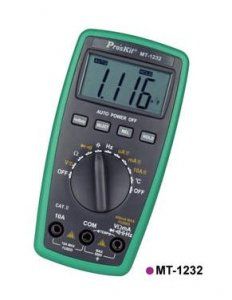

doplněno 30.10.10 00:54:Já doporučuji tenhle. Má automatickou volbu rozsahů, dioda test, 3 3/4místný displej. A stojí necelou 500kč.
Při měření diody mě zajímá:pokud budu měřit diodu tak v propustném směru mi bude ukazovat multimeter hodnotu napětí, co to je za hodnota? A v případě když ji budu měřit v závěrném směru bude multimeter něco ukazovat? vše je za předpokladu,že dioda je dobrá.
Když budu chtít měřit tranzistor na desce a nebudu ho chtít odpájet jak ho mohu změřit zda je dobrý? díky
0x
Měřit tranzistor?To laik multimetrem nedokáže.Lze zjistit,podle schematu zapojení,jestli je přechod B-E či B-C funkční.Nejjednodušší měření je pomocí sledovače signálu.Ohmmetrem lze vyzkoušet tranzistor či diodu jen mimo obvod.
JABRAKA
0x

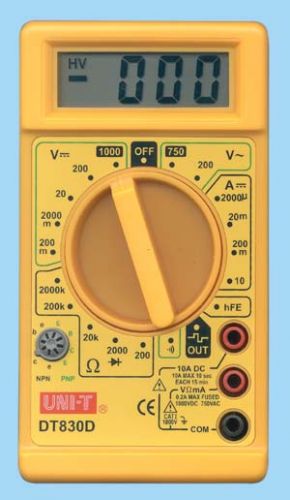

Porid si tento multimetr, myslim ze stoji do tri stovek ..
To sedivy kolecko dole meri jak ledky tak i tranzistory a myslim ze jsem na tom vydumali i tpo jak merit 5ti nozky-
Ledku do dokonce rozsviti, u tranzistoru vypise udaje ktere ti vse reknou..
Myslim ze dokonce kdyz tam nacpes fotoelktreicky odpor tak muzes pouhym svetlem menit (jeho) hodnoty...
doplněno 29.10.10 00:01:Tak to je krute supnu tu obrazek a on se objevi uplne hore..ale tak sranda musi byt..kterej se manas si tu dneka hral s obrazky..?
0x
Pro měření polovodičových součástek je bezkonkurenční toto zařízení:
připojí se jakkoliv pomocí dvou nebo tří testovacích přívodů k neznámé součástce (odpor, dioda, tranzistor, tyristor...) a během chvilky identifikuje co to je za součástku, elektrody a její základní parametry. U polovodičů určí zdali je to Ge nebo Si, dále úbytek napětí při dvou úrovních proudu a anodu-katodu, u tranzistorů zesilení, pořadí elektrod, zdali se nejedná o FET, u triaků a tyrystorů pořadí elektrod, u odporů hodnotu 1-10Mohm s přesností 0,1ohm. Funguje to skvěle.
0x
Meranie diod a tranzistorov pomocou test diody v meraku , je dost jednoducha vec.Sice sa zisti len ci dana suciastka nie je v skrate alebo preruseny niektory prechod ,ale pre zaciatok to uplne staci. Merak si prepni do polohy test diody minusovy kabel z meraka daj na katodu diody(vecsinou byva katoda oznacena pruzkom) plusovy kabel na anodu diody.Merak ti ukaze napetie na prechode.ri usmernovacich kremikovych diod ti ukaze asi 05 as 07 V,dioda je v poriadku.Ked das kable naopak nemal by ti merak nic ukazat.
Pri tranzistoroch to je podobne.Az na to ze tranzistory su NPN a PNP.Pri NPN tranzistoroch das plus na bazu meras prechod BE a BC,nameras urcite napetie tiez podla typu od 03 do 08V.Ked kabliky z meraka prehodis tak merak by nemal nic ukazat.(Pri germaniovych tran.nieco nameras,ale tie sa uz pouzivaju malo) PNP tranzistory meras presne opacne,das minus na bazu a meras BE BC...
Verim ze ked pomeras nejaky pocet diod a tranzistorou prides aj sam do toho.Drzim palce.
