Omlouvám se, jestli bude dotaz trochu nesrozumitelný, protože v elektrice se moc nevyznám. Potřebuji připojit nový kabel k cirkulárce, protože původní, který tam kdysi přidělával pravděpodobně děda, je úplně zteřelý.
Co mě na tom starém kabelu zarazilo, bylo to, že byl čtyřžílový _ tři vodiče hnědé a jeden zelený. Zajímavé ale bylo, že k motoru byly přichycené jenom dva hnědé vodiče, zbylé dva vodiče tam byly jaksi dopočtu. Zapojovalo se to do běžné zásuvky 230V. Je dost dobře možné, že to byla "lidová tvořivost".
Potřeboval bych se zeptat, jestli je možné použít běžný třížilový kabel (hnědý, modrý a zelený). Jestli v tom tedy nebude nějaká finta, jako třeba, že by se to mělo zapojovat na třífázový proud apod.
4x
Z toho co popisujete, se klidně můžete pustit do opravy, protože pokud Vás to nezabilo tak jak to bylo zapojené, tak... (horší už snad může být jen fáze připojená na kostru stroje).
Vážněji a k věci: podle připojování do obyčejné (jednofázové) zásuvky lze tedy usoudit že motor je jednofázový. Na nové propojení použijte třížilový kabel: žlutozelený (ochranný) vodič propojí kolík v zásuvce s kovovou kostrou stroje (měla by být svorka - šroubek někde na motoru např.) a vodiče hnědý a modrý (pracovní) propojí svorky motoru s dutinkami v zásuvce (modrý do pravé dutinky zásuvky a na svorku N motoru - označení tam ale možná chybí, prakticky je to jedno). Pozornost věnovat zejména ochrannému vodiči (zkontrolovat jeho propojení od zástrčky až na kostru alespoň jednoduchou zkoušečkou baterie - žárovička)
2x
To byla lidová tvořivost. Děda si vzal "třífázový" kabel k zapojení jednofázového motoru. Ovšem nechápu co to v tom případě bylo za cirkulárku. Tak na řezání latiček.
Moc děkuju za rady.

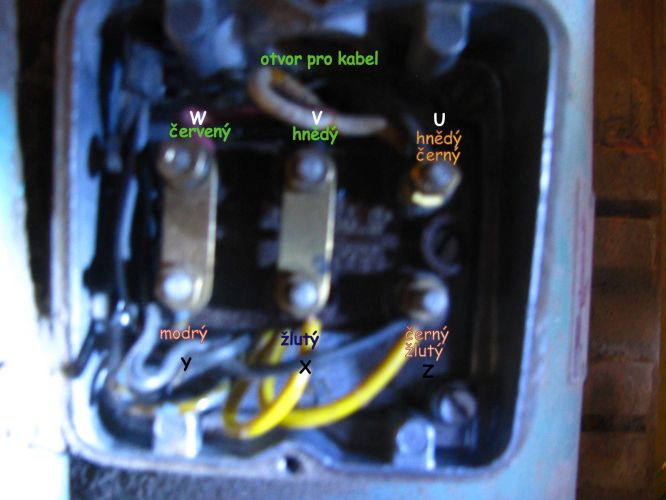

Jestli byste mi jěště někdo mohl poradit, byl bych moc rád. Současná situace ve svorkovnici vypadá tak jak je ukázáno na obrázku, dopsal jsem tam barvy vodičů, které jsou přichycené pod jednotlivými šrouby, a písmena, kterými jsou šrouby označené.
Starý kabel, který jsem odstranil, byl přichycený dvěma vodiči pod krajními šrouby v horní řadě (W a U). Měl bych teď pod tyto šrouby umístit fázi a nulák?
Tak z obrázku je jasné, že ten motor je nakonec skutečně třífázový. Je zapojen jednofázově s pomocnou rozběhovou fází získávanou přes kondenzátor (Pravděpodobně - je tam připojen "váleček" dvěma vodiči? Z fotky není příliš jasné). Pokud tedy chcete obnovit funkci tak jak byla a bezpečně víte že oba pracovní vodiče (fáze - nulák) vedly na svorky W a U, připojte je opět tam, na jejich pořadí v tomto případě nezáleží.
Značení U V W se v dřívější době používalo pro jednotlivé fáze v třífázovém rozvodu. Pokud by byla možnost motor zapojit třífázově, jeho výkon by vzrostl oproti stávajícímu zapojení více než dvojnásobně. Podle fotky to ale vypadá, že někdo zřejmě při úpravě vývody některých vinutí na svorkovnici přepojoval a tak by návrat k původnímu zapojení vyžadoval přeci jen odborný zásah.
