Můžu na tyto vodiče použít WAGO 221, kde se udává průměr až od 1,6 mm do 2 mm (snad čtu údaj na svorce správně)? Vodiče se ve svorce trochu protáčí, ale drží. Mám obavu, aby byl kontakt dobrý a nevznikal tam nějaký nežádoucí odpor.
0x
Ne, 1,4 mm je pro WAGO 221 mimo rozsah. Když se vodič ve svorce protáčí, kontakt není jistý. Použij buď WAGO na menší průměr, nebo klasickou šroubovací svorku.
A ještě na štítku k těm svorkám uvádí 0,14-4 mm2 - mám to chápat jako rozsah průřezu vodiče od 0,14 do 4 mm2? To rozsahu průměru vůbec neodpovídá..
S tvými znalostmi si domluv známého, který se v tom vyzná! Motáš dohromady průřezy a průměry. Elektrika zabíjí!
"...mám to chápat jako rozsah průřezu vodiče od 0,14 do 4 mm2?"
Ano, lze použít pro vodiče o průřezu 0,14 až do 4 mm2. Tedy nikoliv o jeho průměru! Pojem průměr vodiče se v elektroinstalacích nepoužívá (na rozdíl od slaboproudé elektrotechniky).
Průměr je samozřejmě relevantní.
Průřez vodiče s průměrem 1,4 mm / poloměrem 0,7 mm je 1,54 mm², tudíž se do tolerance vejdete.
Wago píše o řadě 221:
Jmenovitý průřez / Nominal cross-section ... 4 mm² / 12 AWG
Plný vodič / Solid conductor ... 0.2 - 4 mm² / 24 ... 12 AWG
Lankový vodič / Stranded conductor ... 0.2 - 4 mm² / 24 ... 12 AWG
Jemně slaněný vodič / Fine-stranded conductor ... 0.14 - 4 mm² / 24 ... 12 AWG
Na obrázku dole má Wago plný / lankový / jemně slaněný vodič (páčkové svorky pro všechny druhy vodičů).
A můj průměr 1,4 mm, tedy průřez cca 1,5 mm2 je v pořádku.Ale to rozmezí 1,6-2 mm tedy patrně není průměr, protože ta dolní hranice neodpovídá dolní hranici průřezu.

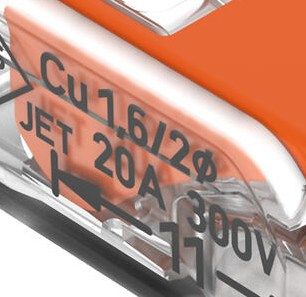

Pokud myslíte text "Cu 1,6/2⌀" - na obrázku dole - pak umělá inteligence váhá a navrhuje zeptat se přímo v továrně Wago.
Tvrdí, že to může být možnost vložit dva vodiče o průřezu 1,6 mm² (což je 3,2 mm²) do jednoho otvoru.
---
Průřezy jsou zavedené v silnoproudu. U sdělovacích vodičů (telefonní kabelu) jsou udávány průměry žil, ne průřezy. A kroucené páry u Ethernet LAN kabelů mívají průřez udán v AWG (American Wire Gauge).
>>průměr a průřez jsou přímo úměrné
Pozor na to, to by bylo na vyhazov z matematiky. Průřez je úměrný čtverci průměru (kvadratická závislost).
S=1/4*pi*d2
Průřez se (hlavně v energetice a rozvodech) používá protože prostě líp koresponduje se zatížitelností a odporem a tak (jsou přímo úměrné průřezu). Při navíjení motorů a traf se používá průměr, ale nechtějte vědět, jak se počítá proudové zatížení (musí se spočítat průřez) nebo jak se skládají vodiče (je potřeba dodržet celkový průřez, takže zase spočítat nebo najít v tabulkách).
Jinak průměr 1,4 mám rád, ten odpovídá průřezu 1,5 (prostě obojí je 1,5). Z desetiny milimetru se nestřílí.
AWG je výsledek americké posedlosti všechno číslovat/indexovat. A tahle stupnice je vymyšlená chytře tím, že je logaritmická. Takže mají od 0, která je největší průřez (teda jsou i záporné hodnoty) do nějakých vlásků s velkým číslem hezky rovnoměrně rozdělený rozsah na logaritmické škále. My to díky systému vyvolených čísel máme taky, ta naše vyvolená řada je taky přibližně logaritmická, ale píšeme rovnou ty čísla a ne indexy.
No jo, ty funkce. Někdejší premiant z matematiky.
) Ale nebojte, v základních závislostech se vyznám, jen mozek někdy myslí něco jiného, než říká pusa. Chtěl jsem říct, že je tam neměnná závislost, takže z jednoho vždy jednoznačně dopočítám druhé.
0x
Nebo kroucený spoj.
Wago má malou stycnou plochu, rádo hřeje a když se vyhreje pruzina tak zmizí přítlak. Někdy i praskne plastové teleso = opět malý pritlak.
Wago má jen dvě výhody, úspora místa a pohodlnost/ rychlost při montazi. Pak už jen nevýhody.
