Připojení toroidního trafa na síť 230V

Od: havran® 13.06.26 13:58

Vážení, jak mám připojit toroidní trafo, umístěné v plastové krabici, na síť 230V? Mám použít 3-žilový přívod, pokud ano, kam připojit zemnicí vodič - např. na středový upevňovací šroub?! Nebo stačí 2-žilový přívod (plastová krabice). Pozn.- Toroidní trafo 100 W, 230V/ 10,5+10,5+16 V. Na primár také doporučen PTC termistor. Děkuji Havran

11 odpovědí na otázku

Řazeno dle hodnocení

halamus

13.06.26 17:44

Je to trafo třídy II, tedy s dvojitou izolací? Předpokládám sice, že ano, ale člověk nikdy neví, proto jsme chtěli obrázek tvého trafa. Pokud obrázek nedáš, tak koukni na štítek trafa a najdi značku dvojité izolace, dva čtverce v sobě, viz obrázek.

[přidat komentář]

ra20z®

13.06.26 18:36

[?]

Na přívodu musí být vždy ochranný vodič. Je li na trafu svorka označená Pe tak musí být připojena na ochranný vodič. V bedně na ochranný vodič má být připojené větší vodivé konstrukce, například lišta co drží jističe.
Pozor na chlazení, trafo na prázdno produkuje nezanedbatelné teplo a v ta malá bedna nemusí teplo odvést.

[přidat komentář]

tomkk®

14.06.26 10:57

[?]

Pokud vede ochranný vodič i do trafa, může být připojen na fólii mezi primárem a sekundárem. Ta při připojení na vhodný potenciál omezí střídavé napětí, které se jinak váže kapacitou mezi primárem a sekundárem. Také může při poškození trafa zajistit vybavení chrániče.

Skočit na otázku
Vložit novou otázku

[přidat komentář]

bear

13.06.26 14:58

Vyfoťte konkrétní trafo včetně popisků.

Pokud je celé izolované v plastu, tak připojíte PE jen na obal zařízení, kde trafo je namontované (plechová skříň, atd...), pokud je tedy z vodivého materiálu. Pokud bude plastová, jako trafo, tak PE není kam dát.

PTC je jako tepelná pojistka. Za provozních hodnot má téměř nulový odpor. Měl by být přímo na vinutí.

[přidat komentář]

111®

13.06.26 16:18

[?]

bez fotek se nedá radit

[přidat komentář]

havran®

13.06.26 17:23

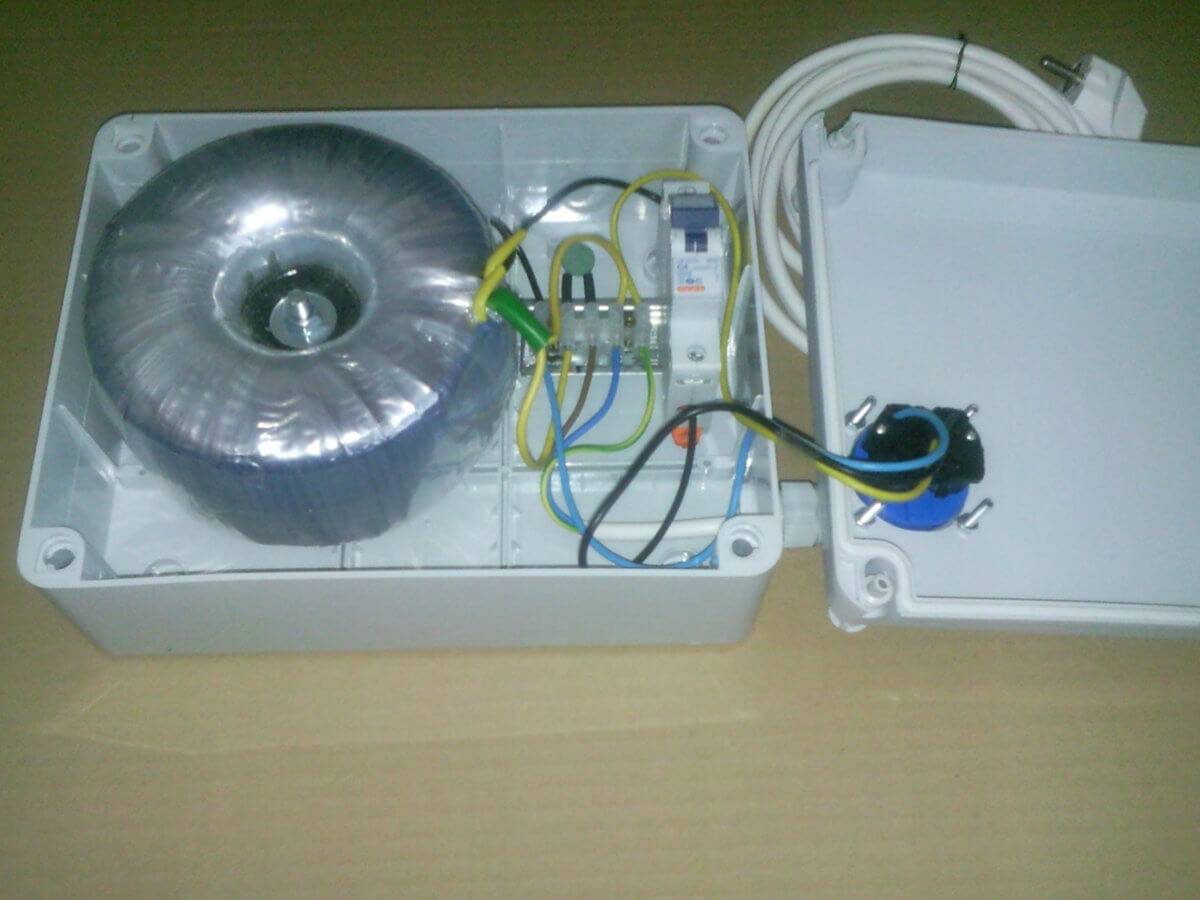

Vážení, přikládám obrázek podobného uložení trafa od firmy jkeltra.cz. PE vodič dle mne pouze prochází do výstupní zásuvky 230V.. V mém případě budou na výstupu pouze vodiče 3 sekundárních vinutí. Pozn.- trafo mám od firmy jkeltra.

Připojení toroidního trafa na síť 230V #2

havran®

13.06.26 17:28

Použiji podobnou plastovou krabici.

[přidat komentář]

111®

13.06.26 17:46

[?]

Docela záleží na tom co se bude připojovat. Protože ochranný vodič by se mohl hodit.

[přidat komentář]

havran®

14.06.26 09:46

Vážení, děkuji za informace. Asi použiji 3 žilovou přípojku, vodič PE nebude zapojen. Na vstup chci dát trubičkovou pojistku, aspoň budu vědět, že bude na fázi. Pozn.- trafo je zdroj pro modelovou železnici TT, 2x vstup pro PWM regulátory, 16V pro část příslušenství, pro LED diody bude ještě vložen samostatný zdroj DC 5V.

111®

14.06.26 10:00

[?]

Asi bych pro vstup do krabice použil Pc koncovky a šňůru oddělitelnou. Na bok se dá dat oojistkove pouzdro. Na vstup pak reproduktorové svorky.

bear

14.06.26 10:49

Ano, také bych koupil panelovou zásuvečku IEC C13 a použíl počítačový kabel.

IEC C13 se dělá i s vypínačem a pojsitkovým pouzdrem.

rasel.cz/...

[přidat komentář]
