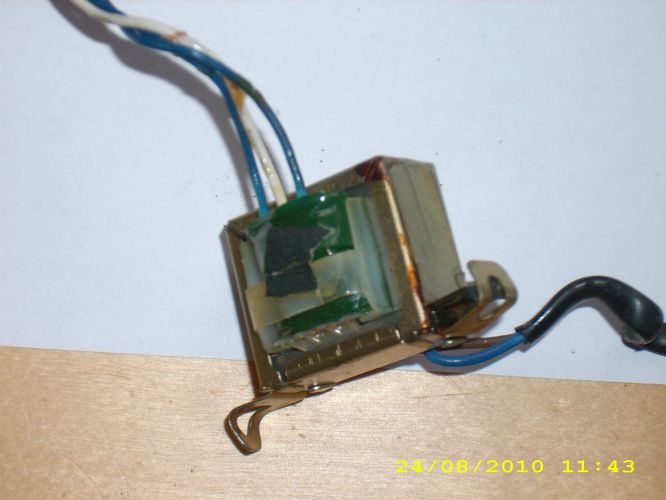

Dobrý den, vymontoval jsem ze starého rádia trafo,ale nevím co je jaký drát. Do trafa jdou klasicky dva dráty ze zásuvky.(Modrý a hnědý) Z trafa vycházejí ale tři dráty dva modré a jeden bílý. Co je co?
Z trafa vychází střídavý proud jak ho přeměním na stejnosměrný? Kolik to zařízení stojí?
Jak mohu využít toto trafo? Mohu ho používat na žárovičky? Jak zjistím z trafa jaký z něho vychází napětí?(není to na něm napsáno a voltmetr mám jen na stejnosměrný. Typuju, že 12-24v když to bylo rádio.
Děkuji za odpovědi.
2x
Záleží na konstrukci trafa,zřejmě tam budou 2-3 napětí-proto ty tři dráty.
Přeměníte to usměrňovačem(můstkem),není drahý,ale záleží co chcete napájet a jaký je výkon můstku na trafa.Vzhledem k tomu že je z rádia tak moc velký výkon mít nebude.
Můžete ho použít na žárovičky-ale jak jsem již psal,záleží na výkonu který očekáváte.
Napětí zjistíte jedině měřákem,nejsme věštci.
2x
Ahoj, trafo má dvě strany. Dva dráty které k němu vedou jsou přívod 230V ze zásuvky. Ty tři další dráty budou výstupy a to 12 a 24V střídavých jak uvádíš. Jedno vinutí je černý a bílý a druhé vinutí je druhý černý a bílý. Musíš si to změřit voltmetrem, které je které.A stejnosměrné z toho uděláš použitím usměrňovače, pak budeš mít 12 a 24V stejnosměrných tedy plus a mínus. Ale pokud to chceš použít na napájení nějakého zařízení, tak si radši kup hnějaký hotový zdroj, který už bude usměrněný.
Jeden modrý je tedy 12V druhý modrý 24V a kolik je v tom bílém?
doplněno 24.08.10 12:06:když bude trafo v zásuvce mohu na něho šahat? nebudě nějak probíjet?
:D Přesně to mě napadlo, když to tady čtu.
Domnívám se, že tazatel není lepší začátečník, ale téměř naprostý laik. Proto bych mu hraní se síťovým napětím zatím nedoporučoval.
Když budu chtít tedy z 6V na 230V jak to mám zapojit. Z trafa jdou na výstupu (6V) tři dráty stačí když to zapojím jen na dva?(Bílý a jeden z modrých)
doplněno 24.08.10 20:50: uplný začátečník nejsem. Jen nemám žádnou zkušenost se střídavým proudem.Jak myslíte ten výkon? "Bude to tak,ale ten výstupní výkon bude mizernej."
2x
Miljan + Pravdomluvny: tazatel dle mého názoru a zkušeností není ani adept na Darwinovu cenu, ani blbec. Je to zvídavý experimentátor, a tím, že se zde ptá dokazuje, že není ani sebevrah!
Čau, Vlčáku, jen pár slov: tavnou pistolí opravíš, polyethylén vodivý není, ale po vychladnutí ztuhne, musíš tedy dát velkou vrstvu, aby se drát nemohl v poškozeném místě ohnout, protože ten opravný polyethylén by se odloupnul. Transformátory jsou obousměrné (vlastně "všesměrné", mohou mít větší počet nezávislých vinutí). Laicky řečeno, napětí je závislé na počtu závitů dané cívky, možný proud na tloušťce drátu. Pokud chceš experimentovat v tomto směru, doporučuji jako měřák univerzální jednoduchý multimetr, dá se pořídit do dvou stovek. Jako zdroj střídavého napětí pro pokusy úplně vyhoví staré zvonkové trafo, s kterým experimentovat nebudeš, ale použiješ ho jako pouze zdroj.
Jinak trafa se souměrnou odbočkou se používala i proto, že při určitém zapojení k usměrnění stačily dvě diody místo Gratzova můstku. Jinak to můžeš usměrnít i jednou diodou, ale pak můžeš využít jen polovinu kapacity trafa.

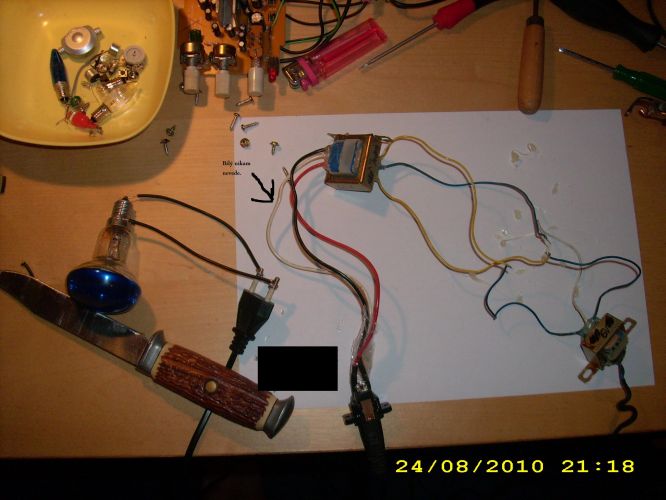

proč to nesvítí? Jedním trafem jde prou ze zásuvky to to mění na 6V druhé trafo mění těh 6V na 230V ty jdou do žárovky.
Kolik ta žárovka má wattů?25,40,60 W? I při tý nejnižší variantě podle mého názoru je silná.Prostě z tý sestavy nedostaneš tolik proudu aby se rozsvítila.Tyhle trafa jsou tzv. měkký.
A je spojení traf správně? prostřední k prostřednímu a dva ostatní k dvoum ostatním?
Když tam dám žárovku na 24V tak to aspoň problikně a uvidím že to jde. Je bezpečné to udělat?
Vlčáku, ano máš pravdu, že na výstupu druhého trafa máš 230V. Ale bez žárovky. Bez toho měřáčku to nepochopíš. Víš, jaký má žárovka odpor, když nesvítí? Víš rozdíl mezi takzvaným tvrdým a měkkým zdrojem? Víš, kolik je voltů (napětí) v elektrickém ohradníku (aby krávy nebo koně netrhali plot) nebo na zapalovací svíčce v autě? Proč Tě někdy 230 voltů zabije a dvacettisíc voltů jen "kopne"?
Jaký má žárovka odpor to nevim, rozdím mezi tvrdým aměkkým zrojem nevím, v ohradníku je tuším 12V, ve svíšce v autě bude podle mě taky 12V, 230V mě zabije pokud bude veklý proud, 20 000V mě nezabije pokud bude velmi malý proud.
Nevíte někdo kolik Ampérů je v zásuvce?
doplněno 24.08.10 21:49:Proč mi to tedy nefunguje? Připojil jsem ke konci (230V) žárovičku na 15V a ona ani neblikla! čekal jsem že problikne a zničí se. ale nic.
Žárovka, která nesvítí, má téměř nulový odpor, měřitelná v řádu jednotek Ohmů. Když si sáhneš na oba póly 12-tivoltové baterie, nepoznáš napětí. Ohradník i napětí na svíčce má okolo dvaceti TISÍC voltů - myslíš, že 12 voltů by vytvořilo skoro milimetr dlouhou jiskru (od toho je tam zapalovací cívka, což je vlastně taky trafo)? Až budeš mít ten měřák, tak u těch dvou trafíček bez žárovky naměříš okolo 230V, ale jakmile tam připojíš nějakou elektrickou zátěž, tak napětí bleskurychle klesne na nulu, trafo vlastně zkratuješ protože namá patřičný výkon, nedokáže vyrobit takový proud, aby to tu žárovku rozsvítilo.
V zásuvce nejsou ampéry. V zásuvce jsou volty. Přesněji, v nezapojené zásuvce neteče proud (není kudy), je tam napětí (rozdíl elektrických potenciálů). Tvoje ampéry v zásuvce budou, až tam něco strčíš. Třeba prst nebo lampičku. Pak se uzavře elektrický obvod, kterým začne proud protékat. Když do zásuvky 230V strčíš lampičku s 60W žárovkou, skrz dráty protéká proud (60:230=) asi 0,26 Ampér.
Při pohledu na ten obrázek se mi ježí vlasy hrůzou
. Jinak - proud, odebíraný ze zásuvky může být tak velký, jak to dovolí jistič (respektive cca2,5 násobek jmenovitého proudu jističe). To v bytech bývá obvykle 16 A (tedy nějakých 40 A, i když odpor těla takový proud asi nedovolí). Proud který spolehlivě dokáže zabít člověka je již cca 50 mA. Teda zhruba 800 x menší! (Teď mě napadlo
, že kdyby se spojilo 800 lidí paralelně, dokázalo by je to všechny najednou zabít, aniž by vypadl jistič. Zajímavá myšlenka:D). Tazateli už nedoporučuju literaturu, ale odstěhování se na pustý ostrov. To není začínající amatér, to je sebevrah, který někde zaslechl, že existuje cosi, jako elektřina!
"Maryčku" Magdone: pokud by se takhle paralelně spojilo 800 lidí, tak ti odpornější by to přežili, protože proud by šel hlavně k těm přitažlivějším!
A co se týka tazatele´- když si vzpomenu na své začátky ohledně elektřiny, tak Vlčáka chápu, neodsuzuju a snažím se mu poradit a pomoct.
0x

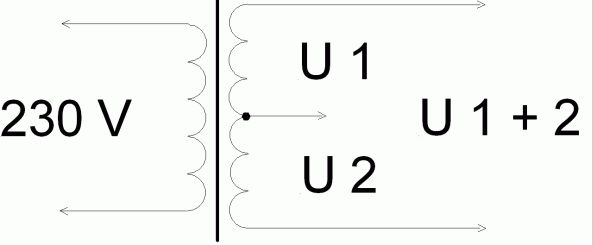

Zkusím to tkhle něco jsem narychlo načmáral.
Mezi A-B a B-C může být stejné napětí,ale nemusí(záleží na vinutí trafa)To jsou dvě napětí.
A mezi A-C je třetí napětí které je součtem těch dvou předchozích.
Pozor ty barvy drátů jak jsem je nakreslil nemusí souhlasit.
doplněno 24.08.10 12:28:Nejde mi vložit obrázek když tak pošlu na mail.
ještě mám otázku: zapojil jsem žárovičku 24V(kdyby bylo těch 12V tak by svítila méně) k bílemu a jednomu modrému drátku, ale když jsem to dal do zásuvky tak nic. proč? (rádio fungovalo normálně)
doplněno 24.08.10 12:57:Jinak mail: vasekisvlk@seznam.cz
doplněno 24.08.10 12:58:OMLOUVÁM SE VADNÁ ŽÁROVIČKA!
doplněno 24.08.10 13:04:Tak to moje trafo, má oba dráty 12V
Ještě mám jeden dotaz. Mám další trafo. jdou do něho 3 hrubé dráty černý bílý a červený z trafa jde zase jeden modrý a dva žluté. Když budu chtít trafo zapojit do zásuvky jaký drát kam?
Takže vysvětlení: obě trafa dávájí na oba dráty 6V.(žárovka na 6V svítí stejně jako u napájení 6V.)
To druhé trafo jsem zjistil proč má 3 dráty. Rádio ze kterého je mělo přepínání mezi 230V a 110V takže když se přeplo na 230V šel proud červeným a černým drátem. Ovšem když se přeplo na 110V šel proud červeným a bílým drátem do trafa.

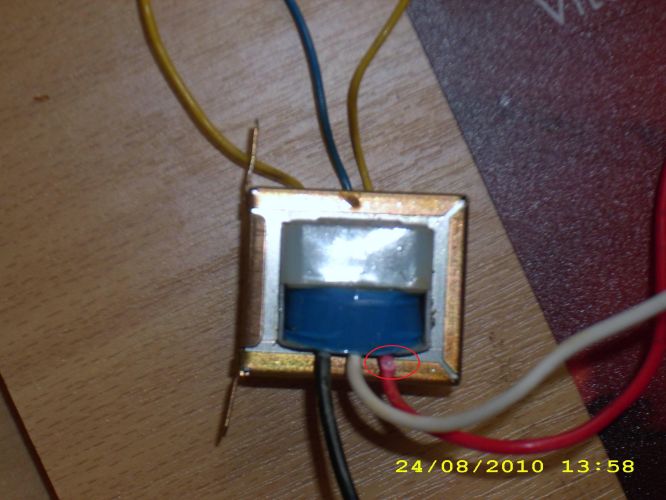

Jinak čím mám opravit drát: viz foto. (nemám izolačku a i tak by se v tom místě blbě lepilo)
Foto je to předtím je tam jen ukázáno kde je prasklina a jdou tam vidět dráty.(vybil se mi foták proto jsem nemohl udělat novou fotku.) Prasklinka je uplně u vstupu
Tavné lepidlo asi vodivé nebude, je to v podstatě plast. Ale radši bych to napřed zkusil (kapku někam na izolační podložku a změřit ohmetrem. (Je i možnost bez ohmetru, ale tu bych laikovi radši nedoporučoval
)).
To se takhle nedá. Každé trafo nemusí být síťové (takže se do něj třeba vůbec 230 V pustit nedá). Záleží na tom k čemu původně sloužilo. (síťové, oddělovací, převodní, výstupní a mnoho dalších). Taky by se mohlo stát, že Ti na výstupu vyleze životu nebezpečné napětí! Pokud o elektrice moc nevíš, doporučuju si přečíst aspoň základy. Jinak je to hazard nejen se zdravím!
0x
Lidi, neblbněte tazateli hlavu. Z trafa nemusí vycházet 12, respektive 24 V, ale napětí v podstatě jakékoliv. (vzhledem k původnímu využití trafa lze předpokládat, že nepřeleza těch 24V). Jediná možnost, jak to zjistit, je měření střídavým voltmetrem. To sekundární vinutí bude samozřejmě jen jedno (v tomhle případě) s odbočkou. Předpokládal bych, že dva stejné dráty budou konce vinutí (tedy nejvyšší napětí) a ten jeden jiný bude odbočka. Je velmi pravděpodobné (ale ne jisté), že odbočka bude uprostřed vinutí a tudíž bude mít poloviční napětí proti kterémukoliv z krajních drátů, než mají tyto krajní dráty mezi sebou. Není to ale jisté. Záleží na tom, z jakého radia to je.
Ještě jeden dotaz: Když pustím 6V tam kde mají vycházet Tak na straně kde má přicházet 230V vyjde 230V?
doplněno 24.08.10 16:04:Nebo toto trafo funguje jen jednosměrně?
doplněno 24.08.10 19:07:Bohužel již nikdo neodpovídá.
Tak tak. Ovšem nikoliv z baterie, musíte připojit střídavý proud. Znovu Vás ale upozorňuju na nebezpečí ohrožení života. Buďte od té lásky a něco si přečtěte o základech elektrotechniky. S elektrikou není sranda! Nepodceňujte to! Nerad bych ze svých daní platil léčení Vašeho případného úrazu.
Bude to tak,ale ten výstupní výkon bude mizernej.Trafa který zvyšujou napětí jsou úplně jinak navinutý.Avšak pozor nakopat to umí taky.
0x
Odvážnému experimentátoru doporučuji pracovat s bezpečným napětím, popřípadě alespoň se zásuvkou chráněnou nejen jističem, ale i proudovým chráničem (jsou i přídavné do zásuvky). A testované výtvory mít umístěné na nehořlavé podložce.
Kdysi jsem také experimentoval. Že jsem to přežil pokládám dnes za zázrak.
No nic ve zlém, je fakt, že každý musí nějak začít. Jako kluk jsem kdysi olíznul dráty rozhlasu po drátě (100V). Dodnes si to živě pamatuju (a to už je hezká řádka let). Nicméně tazateli upřímně doporučuju nějakou literaturu pro elektroamatéry - juniory. Netuším, co se dá dneska sehnat, ale může být i starší. To není ostuda. Já měl například knížku "modely a hračky s tranzistory". (ještě ji mám schovanou). Moc užitečná knížka, i když spíš o slaboproudu. Ale zrovna trafo je tam vysvětlené velice dobře, včetně výpočtu.
V dráťáku bylo míň, asi okolo 60V jako v telefonu. Ale v dršťce to bylo znát, taky jsem si to musel vyzkoušet...
Nevím, neměřil jsem to. Ale převodní trafa v reprobednách byly stovoltový, to vím určitě (pár jich ještě někde mám
).
Jj, trafa byly předimenzovaný, měly odbočky pro polohy přepínače, taky bych našel... Ale v tom rozvodu bylo fakt okolo těch 60-ti...
Ještě ano. S trafem jsem se začal učit proto, že jich mám doma dost dají se použít jako zdroje. Jenže jsem je neuměl zapojit. Zmátly mě tři dráty na výstupu.Problém je se střídavým napětím u traf.

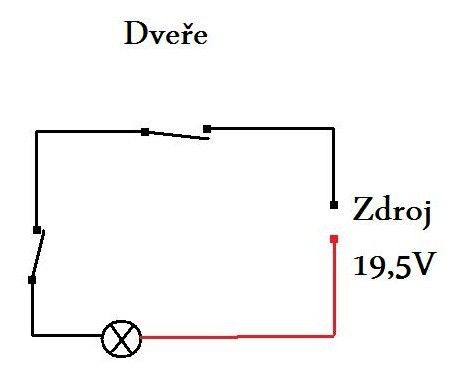

S jednosměrným jsem si už asi rok dva hrál. (žárovišky, baterky, učil jsem se pájet, ) Mám doma i starý zdroj od NTB. Ten jsem taky používal. jednou jsem vyrobil menší alarm: jeden drátek na zárubeň druhý na dveře a když se dveře zavřely uzavřel se obvod a tím se rosvítila žárovka.
doplněno 25.08.10 08:06:Použitý zdroj má na výstupu 19,5V a 4,62A.
0x
Este dobre ze si tam ,na tie dvere, nedal 220 volt,to by si potom videl ten tanec pri dverach.K tym trafakom ,je to trosku zlozitejsie.S tych trafakov ,co boli na fote,dostanes asi od 20do200 mA,takze ked ty das na vystup silnejsiu ziarovku tak ti klesne napetie a ziarovka sa nerozsvieti.Daj ziarovku 6 V 50 mA a bude svietit.Toto su trafaky na maly vykon.Aj po usmerneni ti ten trafak neda vecsi prud len taky na aky je navinuty.( Mozno trochu mozes zdvihnut prud pridanim vhodneho kondika.)Ano kratkodobo sa to da ale potom ti zhory trafo.
Naopak sa tiez da zvysit napetie z 6 V na 220 V,ale budes mat minimalny prud,preto ti ziarovka v ziadnom pripade nebude svietit.
Ale mozes skusit toto,ale ta vopred upozornujem aby si si dal pozor!
Skus na sekundar cez mikrospinac pripojit trebars zapojit 4,5 voltovu bateriu a na sekundary ti preskoci iskra asi 2-5mm dlha.Ale len pri zopnuti a rozopnuti spinaca.Na jeden drot sekundara si priletuj kus pliesku (z baterky) a druhy si pomaly oddaluj od toho pliesku a sucastne prepinaj a uvidis aku iskru ti to da.Ale POZOR celkom slusne to kope.
Bohužel jsem návod nepochopil. Nevím co je sekundar... Vůbec jsem z toho nepochopil kam co připojit. Slovensky jsem samozřejmě rozuměl.
Nerad se opakuju, ale musím. Dřív, než začneš experimentovat s elektrikou (větší než z ploché baterie), SEZNAM SE ASPOŇ SE ZÁKLADY ELEKTROTECHNIKY! Vždyť Ty o tom podle Tvých otázek nevíš vůbec nic! Není to sranda a jde fakt o život! Věř, že vím, o čem mluvím! Mám elektrotechnické vzdělání a praxi 40 let.
Primár, neboli primární vinutí, je to, které napájíš, na které přivádíš napětí. Sekundár, neboli sekundární vinutí, je (nebo jsou, může jich být více) to, na kterém se po připojení napětí naprimární vinutí objevuje rozdílné napětí. Jsou i specifické případy, kdy napětí na sekundárním vinutí může být záměrně stejné jako na primárním (oddělovací transformátor), případně je primární a sekundární vinutí elektricky propojeno (autotransformátor).
0x
Primar je tam kde davas220Volt .Sekundar je ta druha cast trafa(3 droty)Ine si hadam pochopil.Inac by som ti poradil kup si nejaky merak ,dnes ho kupis aj za 50-tku,nebude to kvalita ale zmera aspon zakladne veci.napetie prud jednosmerny ,stridavy, odpor .To ti pre zaciatok postaci.Ked uz budes mat cim merat odpor tak velmi lahko zistis co je primar(220 Volt) a co sekundar (napetie co ti vznikne po transformovani)Na primarnej strane nameras najvacsi odpor vinuti z toho trafa.Moze byt od 200ohm do 2000 Ohm,sekundar by mal mat radove menej(10-100 Ohm) nie je to smerodajne.Ale sekundar musi mat navecsi odpor .
Dovolím si nesouhlasit. Pokud by tazatel narazil třeba na trafo ze staršího (elektronkového) rádia, může mít na sekundáru i 2x300V (tedy celkem 600V)! V tom případě by byl samozřejmě odpor sekundáru větší, než primáru. Při experimentování s takovým trafem by případný dvoupólový dotek mohl mít i fatální následky!
