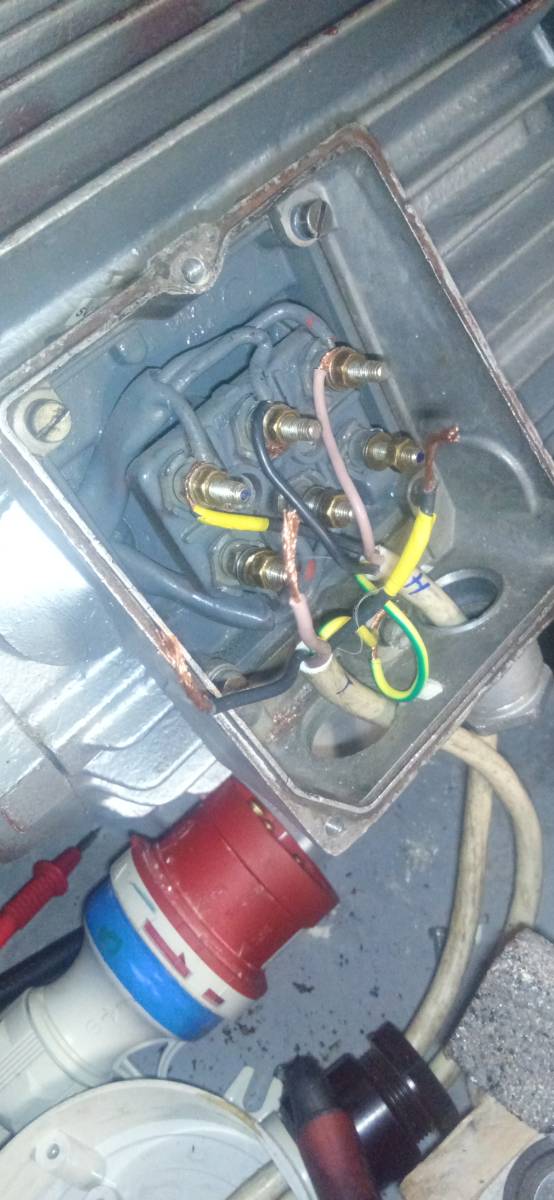

Na jedničky mám přívod ze sítě, z dvojky sem dal hvězdu na horní svorky motoru zleva C0 A0 B0 v pořadí L3 L1 L2
No a spodní řada zleva je A B C.
A dotaz zní, jak zapojit ten trojúhelník, mám dvě možnosti
A) ve svislé čáře od horních po spodní šroubky motoru dát stejné barvy
B) propojit konce vinutí totožným fázovým vodičem jako je vstup.
Jinak už nevím, 2 hodiny přemýšlím nad tím...
Dík za rady
1x
Do hvězdy ti přepínač musí propojit všechny svorky horní řady dohromady. Takže vpodstatě vodorovně. Do trojúhelníku musí propojit svorky svisle ty co jsou proti sobě.U1-W2 atd.
0x
obzor.cz/...
Mimochodem - to jako vážně připojujete 10kW motor na takový kablík?
10kW je na fázi 3,33kW, což je cca 14,5 Ampér, tedy CY1,5 mm² stačí a pochybuju že motor poběží 365/12/7/24

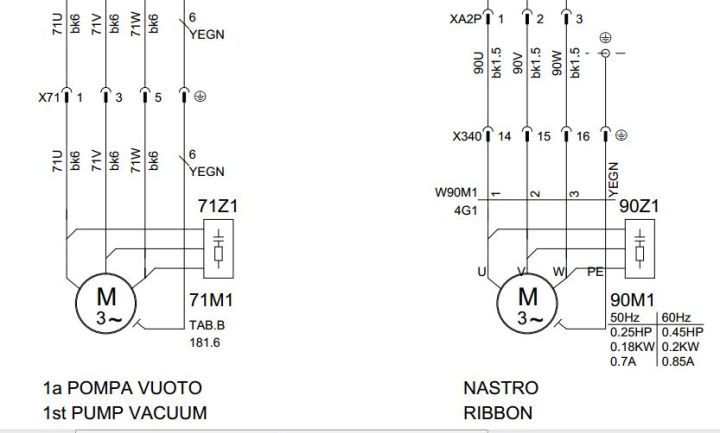

No jo, já žiju v jiném vesmíru, já zapojuji dle předpisu výrobce 5kW vývěvu na CYSY 4x6mm2, na kabel 4x1,5mm2 se připojuje 0,5kW motor dopravníku.
Jinak měřením multimetrem od vstupnich jedniček sem zjistil akorát vždy U1 U2 V1 V2 W1 W2 ale žádné V3 U3 ani W3 není na přepínači nikde. Nikde nepipa
Přepínač S25V 03 Krompachy a motor Mohelnice AP132M-2
Zapojte bez přepínače napřímo do hvězdy (230V) nebo do trojúhelníka (400V) - nedoporučuji pro velký rozběhový proud. Tím vyloučíte přepínač.
Běží to?
Dejte fotku štítku motoru.
Mě defakto zajímají tyto věci...
L1 mi jede na pozici 1 U1 + U2
L1 mi jede na pozici 2 U1 + U2 + W3
L2 mi jede na pozici 1 V1 + V2
L2 mi jede na pozici 2 V1 + V2 + U3
L3 mi jede na pozici 1 W1 + W2
L3 mi jede na pozici 2 W1 + W2 + V3
A jak který jenom zapojit na svorky motoru motor má C0 A0 B0 v horní řadě a spodní řada A B C nic víc, zbytek asi už pak si dokážu, směr otáčení si kdyžtak přehodím
To. že motor v trojúhelníku (D) vyhazuje jistič se dalo čekat.
Teď si ještě proměřte zvlášť přepínač - co je v které poloze propojeno.

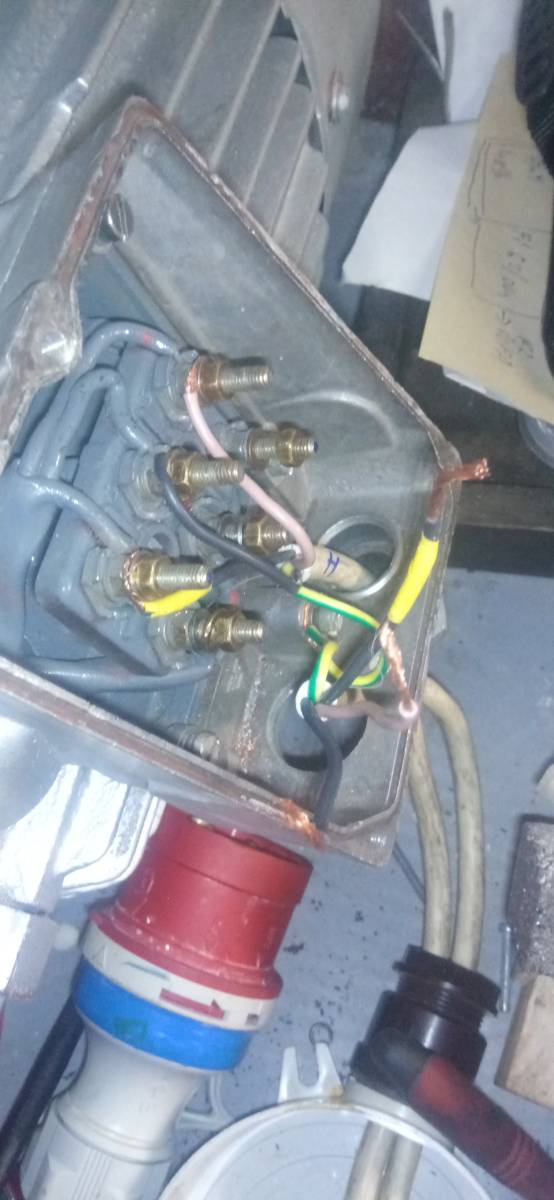

Ale to mi pak nesedí na svorkách motoru. Zapojoval sem do A B C vývody z první polohy přepínače. To mám L1 černá L2 hnědá a L3 s pruhem, tak mi to jede už z koncovky.
Ale ta druhá poloha mám tím pádem svorku A a svorku A0 jako L1 + L3
Svorka B a svorka B0 jako L2 a L1 a svorka C a svorka C0 jako L3 a L1
U L1xL3
V L2xL1
W L3xL2
Nebo zapojím ty dráty do svorek do motoru tak jak by to mělo asi být podle intelligence U + V, V + W, W + U?
Což ale pak nevím jak to bude přepínat jinak v tom přepínači. Já s logickým myšlením problém mám, takže to si v hlavě jednoduše neobrátim, třeba to ale lze
