Měřící transformátor

Od: 77 19.12.25 19:43

Dobrý den,

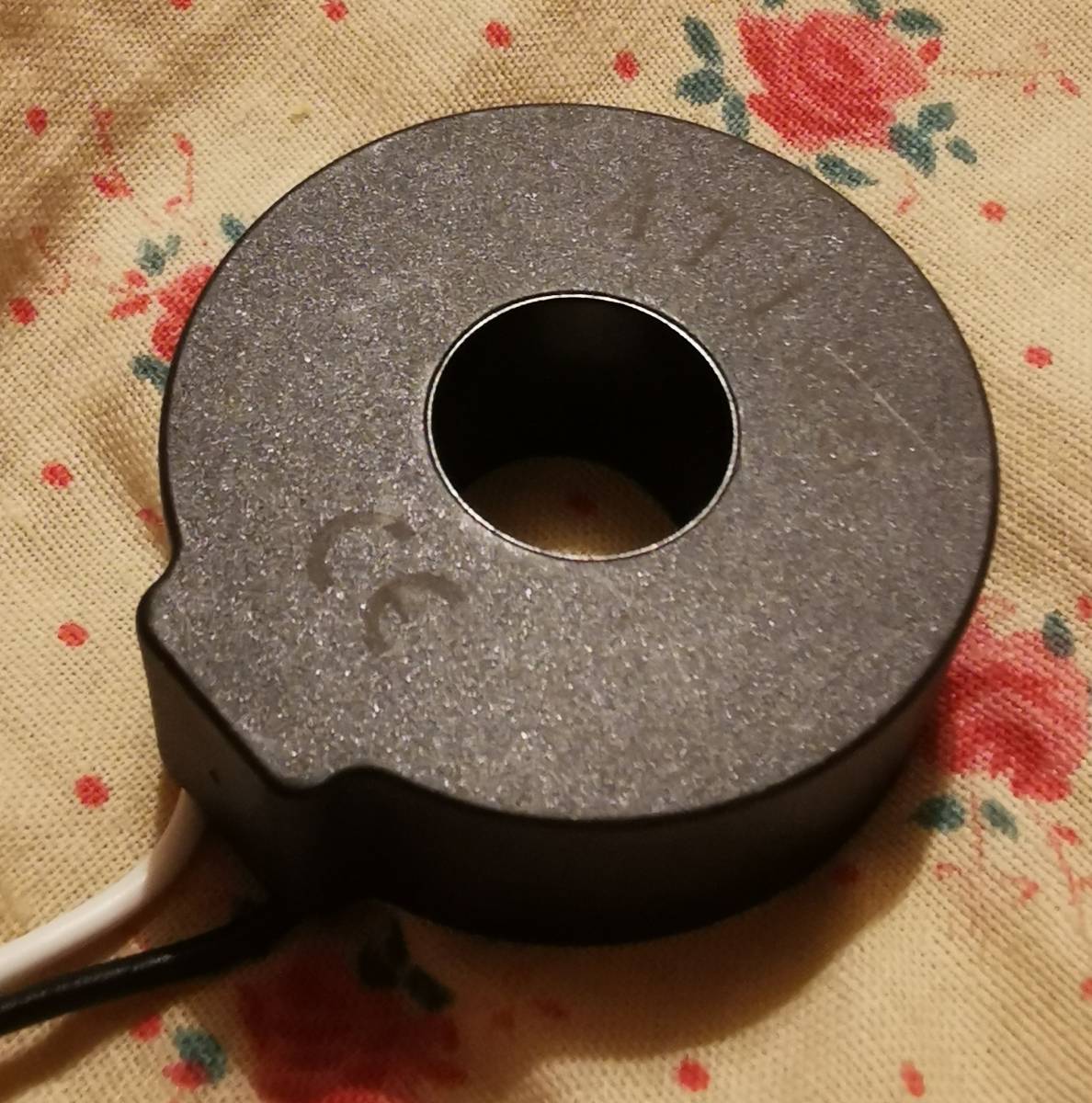

Koupil jsem si měřič do rozvaděče. A dostal jsem k němu 3 kulaté malé transformátory měřící.
Chtěl bych každý dát na jednu fázi jističe 3 fazoveho. Akorát mám málo placu tak by se překrývali přes sebe. Je to velký problém nebo to neovlivní měření?

15 odpovědí na otázku

Řazeno dle hodnocení

peter®

19.12.25 22:59

[?]

Tlacit to nejako blizko k sebe ovplyvni presnost.

Hlavne pozor na jednu vec, to je bez pripojenia skratovacieho mostika alebo meracieho pristroja VN trafo, schopne sa samo znicit alebo vas skaredo pokopat. Velka chyba je navliect to na vodice pod prudom alebo zapnut prud bez korektneho pripojenie vodicov z trafa do meraca.

bery®

20.12.25 00:01

Možná nechápu, ale že by se v té cívce i jen pouhým průchodem zatíženého vodiče naindukovalo takové napětí?

mikihans®

20.12.25 08:31

@bery je to přesně jak píše peter. Už jsem takových vybouchlých měřicích traf (v průmyslu) pár viděl. Už nebyly potřeba, tak jen někdo odpojil výstup (proudovou smyčku). Vždycky se musí zazkratovat.
Je to proudový transformátor, zjistěte si něco o proudových zdrojích. Když tam chce "protlačit" například 1A a bude to otevřená smyčka (nekonečný odpor), jaké musí být napětí, aby tam ten proud protekl? Jednoduchý ohmův zákon.

vibe2®

20.12.25 18:32

Na způsob montáže a nutnost zkratování nezapojeného sekundáru jsem přece dával dva odkazy níže, kde je to napsáno velkými tlustými písmeny.

[přidat komentář]

vibe2®

19.12.25 20:00

Montáž a instalaci nízkonapěťových transformátorů proudu smí provádět jen odborně způsobilé proškolené osoby.

Musí přitom dodržovat základní elektrotechnická pravidla.

Jak přes sebe? To je násuvný transformátor (primární vodič prochází otvorem)? Jak byste je tak chtěl dát na sebe?

Doporučení pro volbu parametrů přístrojových transformátorů proudu nízkého napětí

https://www.mtbrno.cz/cz/poradna/

Transformátor proudu - konstrukce, princip činnosti a typy

https://www.elektroprumysl.cz/merici-technika/transformator-proudu-konstrukce-princip-cinnosti-a-typy

19.12.25 20:08

Ano prochází přes to kolečko fáze 230v a z toho měřící ho transformátorů to jde do přístroje který ukazuje spotřebu. Akorát že mám v rozvaděči žlab a dráty a není tam tolik místa takže by ty kolečka šli přes sebe. Ale v každém kolečku by byla fáze

111®

19.12.25 20:11

[?]

Takhle ne.

[přidat komentář]

111®

19.12.25 20:10

[?]

Musí nýt umístěny tak aby se jejich magnetická pole neovlivňovala. Takže se montuji v dostatečné vzdálenosti od sebe.

19.12.25 20:20

Já si to právě myslel ale v návodu jsem nenašel vzdálenost od sebe.
Jde o toto zařízení.
pelek.eu/...

gilhad®

19.12.25 22:12

Pro orientační měření bych za dostatečnou vzdálenost považoval trojnásobek vnějšího průměru.

[přidat komentář]

111®

19.12.25 21:50

[?]

Obvykle se to instaluje ve stupačkách cca 15-20cm rozestup.

[přidat komentář]

riva

20.12.25 06:09

[?]

Prakticky to je jedno jak daleko od sebe trafa jsou. Jinak je pro snadnější instalaci vhodnější použít dělená nacvakávací trafa jak to má třeba Shelly 3M. Dálkový odečet přes wifi je další výhodou.

[přidat komentář]

boban®

20.12.25 08:56

Zajímalo by mě do jakého rozvaděče to auto dotazu má?
Nezdá se že by šlo o průmyslový rozvaděč z toho jak se autor dotazu ptá.
Jaký může mít přínos měřící trafo v obyčejném rozvaděči v bytě nebo rodinném domě? Možná tak pro řízení toku energie třeba fotovoltaika

[přidat komentář]

21.12.25 05:52

Mám to do rozvaděče na jeden motor aby při běhu mi ukazoval odběr

[přidat komentář]

bum®

21.12.25 20:54

Stejné měřicí transformátory proudu používám BĚŽNĚ, stejně tak měřicí transformátory proudu s děleným jádrem kde měřicí výstup je proudový SCT 100A/0.05A. Popis výpočtů zátěžových rezistorů a další věci pro informaci mám na webu www.mojeelektronika.mzf.cz v sekci další články, kde je několik článků. Jaký máte typ použitého měřicího proudového transformátoru má proudový výstup nebo napěťový, rozdíl je v tom že při proudovém výstupu musíte osadit na sekundární výstup zátěžový rezistor podle výpočtu, napěťový výstup má již osazený zátěžový rezistor z výroby. Čím budete vyhodnocovat hodnoty proudů a jaká bude zobrazovací jednotka.
