Úprava zdroje 31V

16.12.25 14:32

Taky mám několik odobných za spínacími hodinami, naštěstí si režim pamatují. Myslím, že nemá smysl to rozdělávat, ta krabička to tuším ani nedestruktivně neumožňuje. Nejlépe sehnat neblikací zdroj.

bery®

16.12.25 14:51

Já bych to rozlouskl a prostě obešel tu blikací elektroniku, propojil výstup přímo na spínaný zdroj. Předpokládám, že ten je proudový a tak by s tím neměl mít problém. Nebo sahnout do elektroodpadu pro starší zdroj třeba od tiskárny nebo akuvysavace, ty bývají kolem 30V.

16.12.25 15:44

Zkusím to rozebrat. Snad alespoň některé bez destrukce.

16.12.25 20:53

Tak pak dejte foto rozborky, taky by mě to zajímalo.

pav®

18.12.25 15:27

Přesně tento zdroj (zakoupený v EMOS.cz) jsem v listopadu vyhodil jako nefunkční a nahradil jsem ho zdrojem z HP tiskárny (32V ss), bude určitě spolehlivější. A už to s týdny svítí bez problémů. I když to složitě opravíte (jenom proto abyste si dokázal, že to jde, jinak je to ekonomický nesmysl), těch součástek, které tam jsou v tom zdroji chvíli "před smrtí" je určitě víc, takže za chvíli Vás bude čekat to samé. Je třeba rozlišovat, co má cenu opravit a co okamžitě vyhodit, pokud nejste nadšenec, kterého to baví. Dále jsem si u EMOS.cz koupil i Profi vánoční LED řetězy, kdy po 1 roce mi už 3 sekce diod (vždy 10xLED v serii) přestalo svítit, to se ale dá lehce opravit, že se tam napájí nová 10 LED-ková sekce (jednotlivou vadnou diodu je obtížné identifikovat, je to všechno zatavené).

18.12.25 17:55

Tyhle zdroje k LED mívají poměrně odolné proudové omezení a bývají jen na pár Wattů, takže pokud dojde k závadě na řetězu, bývá to bez následků. Ale ten váš 31 V / 1 A znamená v nepříznivé situaci přes 30 Watt, to může i něco zahořet, nemluvě o ne moc velké důvěře k bezpečnosti síťového zdroje z alíka.
Dal bych aspoň do série výkonový rezistor a pojistku podle příkonu řetězu, např. 100 mA, nebo PTC pojistku.

Skočit na otázku
Vložit novou otázku

hujerml

16.12.25 14:24

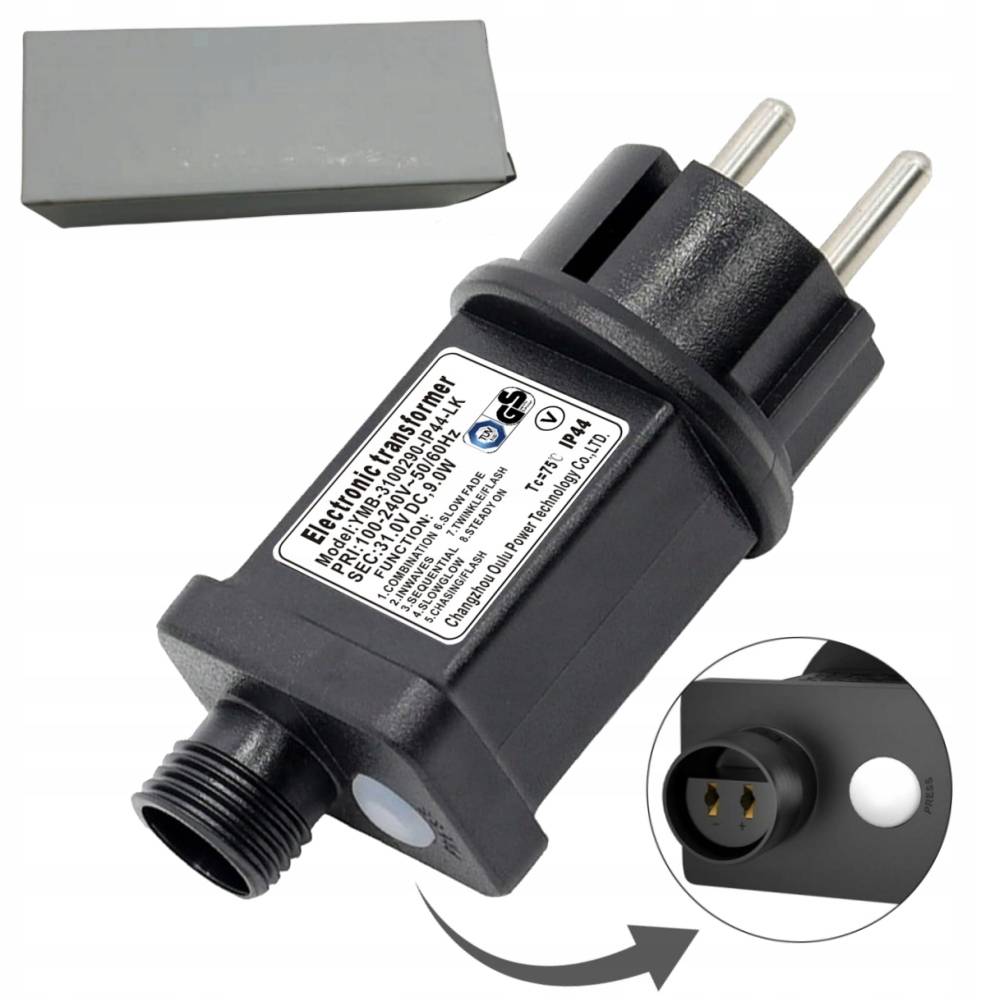

Co je náhodný režim zdroje?

16.12.25 14:30

Tyhle zdroje mají několik nesmyslných pouťových blikacích režimů a ten jediný "normální" neblikací je na stisk tlačítka až poslední. Zřejmě mentální retardace návrháře. No a když to chcete spínat spínacími hodinami, nemusí si zdroj vždy pamatovat poslední navolený režim. Ono to sice mívá vlastní časovač, ale je pevně na 6 hodin.

111®

16.12.25 14:27

Vzhledem k tomu že to má jen 2 vstupní dírky se to bude upravovat blbě.

peter®

16.12.25 16:31

1. Zdroj trvalo do zasuvky.

2. Navolte rezim.

3. Spinajte casovym relatkom vystup, mozno bude nutny aj maly odpor ako minimalna zataz vystupu.

4. Ak nezaberie, potom uz len vymenit zdroj, ale pozor na bezpecnostne parametere, ak su ledky vonku.

mll

16.12.25 16:52

Ten náš si to pamatuje i po roce. Taky ho máme přes spínací hodiny. Takže jsem neměl tu potřebu.

17.12.25 00:09

Většina si to pamatuje, jeden vždy bliká (i když pomalu) a 3 se tak s 30% jistotou nezapnou. Je zajímavé, že vždy všechny 3 zdroje

17.12.25 12:50

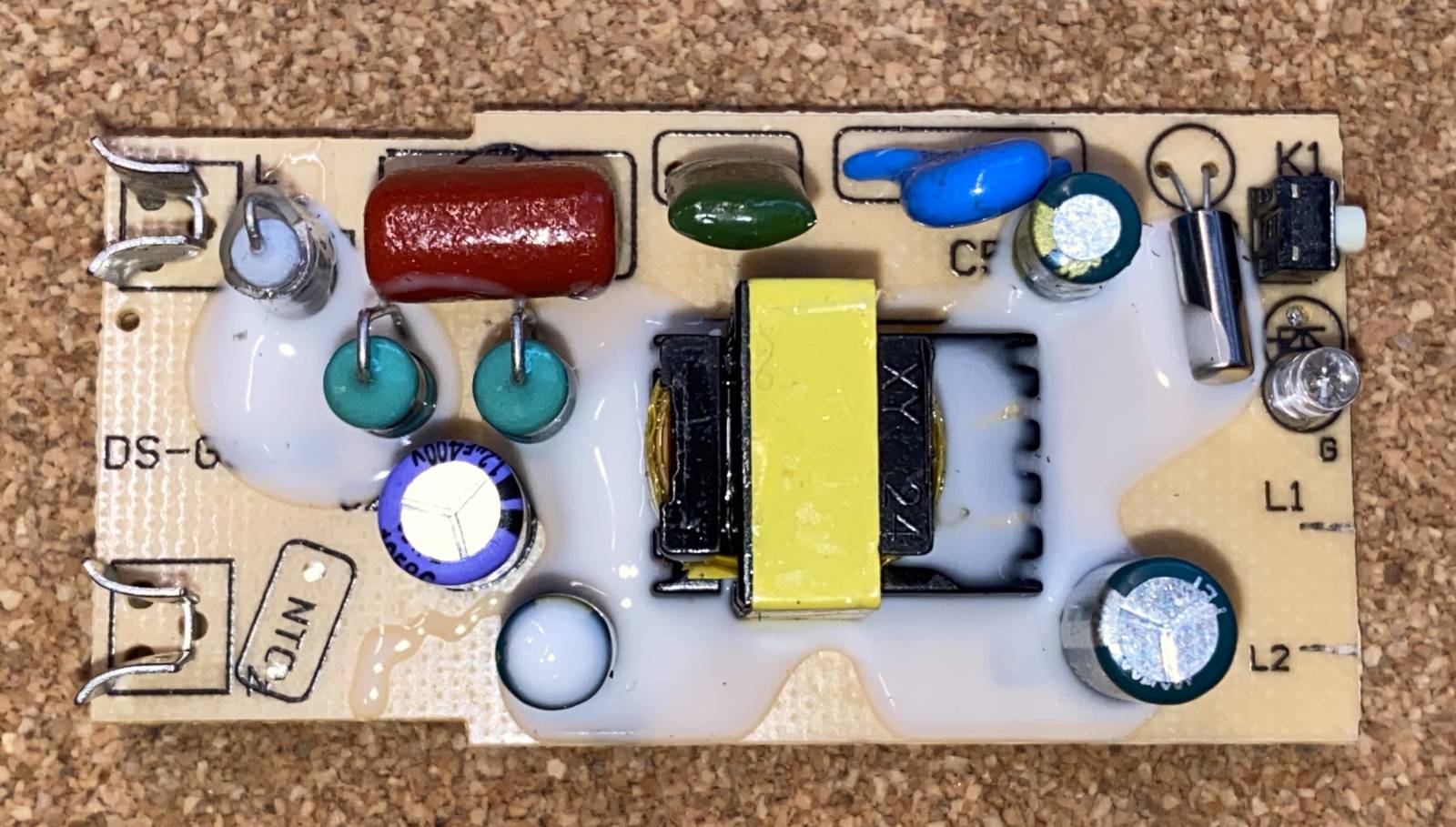

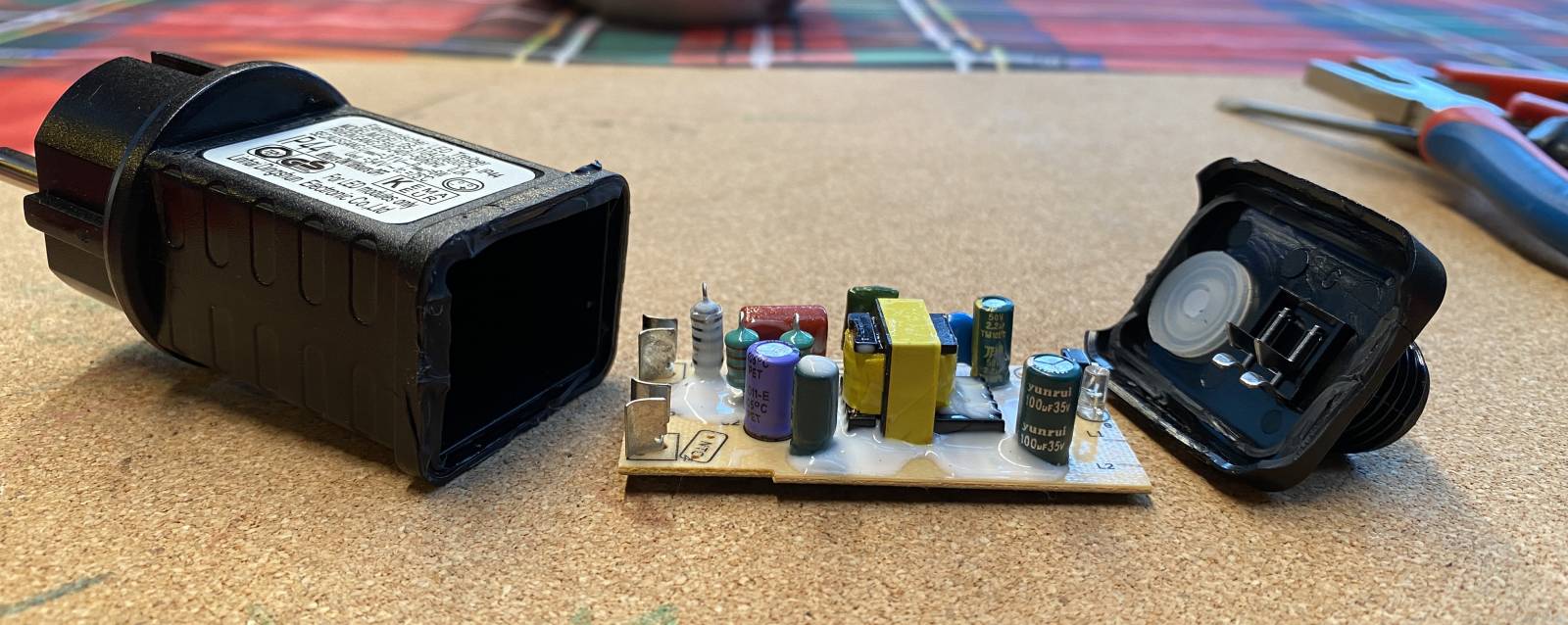

Tak jsem adapter mírně destruktivně rozlousknul. Mám kutilské zkušenosti ze stavby zesilovačů, ovšem povětšinou elektronkových. Je tu někdo, kdo by poradil co dál?

17.12.25 14:07

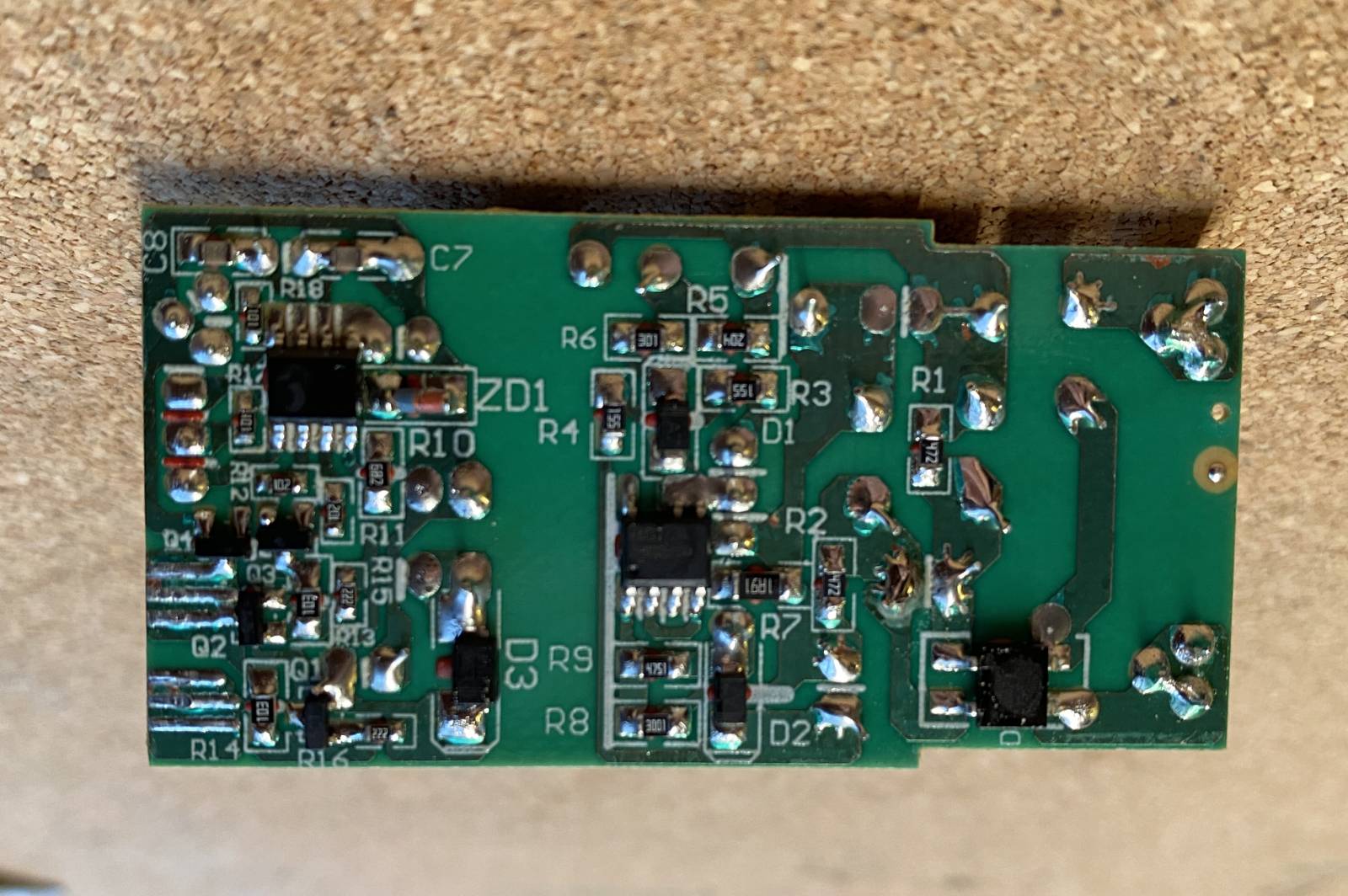

Dá se přečíst ten šváb na posledním obrázku vlevo dole? Byl bych trošku opatrný, ona v tom "blikacím" obvodu může být třeba i proudová limitace.

17.12.25 16:50

Myslíš diodu D3? Ta má na sobě YSW FS1 IF (F mohou být E). Nebo obvod vedle ZD1? Tam není nic. Na součástce v centru je FM3773HC IRM0052.JXW. Obvod vpravo dole je evidentně usměrňovací můstek a je na něm H MB10F.

bear

17.12.25 22:58

Právě ten obvod, kde není nic je vybroušen záměrně, aby nebylo jen tak poznat, co je to za EEPROM nebo mikroprocesor s eepromkou.

Může to bejt nějakej PIC nebo Atmel případně obyčejná paměť třeba 93c86 nebo 24C08, atd...

Ale zase když je tam krystal, tak tam samotná eepromka nebude. Bude tam nějaká v kombinaci s procesorkem. Třeba ten PIC.

Obvod uprostřed je jasnej obvod pro funkci spínaného zdroje. I podle 7 nožiček v pouzdru SOIC8.

A ten 4 nohej je gretz u síťové zástrčky.

17.12.25 23:06

Ne, od R4 doprava je to samotný AC-DC zdroj, mám, na mysli šváb vedle ZD1.

17.12.25 23:14

Ale jak jsem psal, zrovna dnes jsem v Tesku koukal na výprodej led světel, kolem stovky tam byla světýlka s obdobným zdrojem i bez přepínání režimů. To prostě nestojí za to řešit, zvlášť když je výsledek nejistý a potenciálně i nebezpečný.

bear

17.12.25 23:35

tazatel->

Nebo obvod vedle ZD1? Tam není nic.

bear-> však to píšu. To je ten procesor s pamětí

18.12.25 00:00

Vyloučeno to není, ale čekal bych, že takto široce rozšířená věc už bude řešena jednoúčelovým obvodem.. I ten může mít krystal, který je tam především kvůli dodržení časů denního spínání.

111®

17.12.25 17:14

Za tlačítkem je krystal. Mohlo by stačit vyřadit oscilátor.

17.12.25 22:50

Je tam obvod kondenzátor-krystal-kondenzátor. Stačilo by přemostit oscilátor?

18.12.25 00:29

Ať už je tam procesor, nebo spešl obvod, tak se zastaveným oscilátorem budou výstupy ve stavu který neznáme, protože neznáme ten obvod. Navíc tato část obvodu zřejmě plní víc funkcí, není tam jen jeden spínací tranzistor.

bear

18.12.25 00:41

Řeší to koukám hodně lidí.

18.12.25 17:28

Děkuji všem. Vzdal jsem to. Koupil jsem na alíku zdroje 31 V / 1 A (píšou, že k vysavači) a samice konektory a budu na každý zdroj připojovat tři řetězy. Konečně budu mít dnad pokoj.
