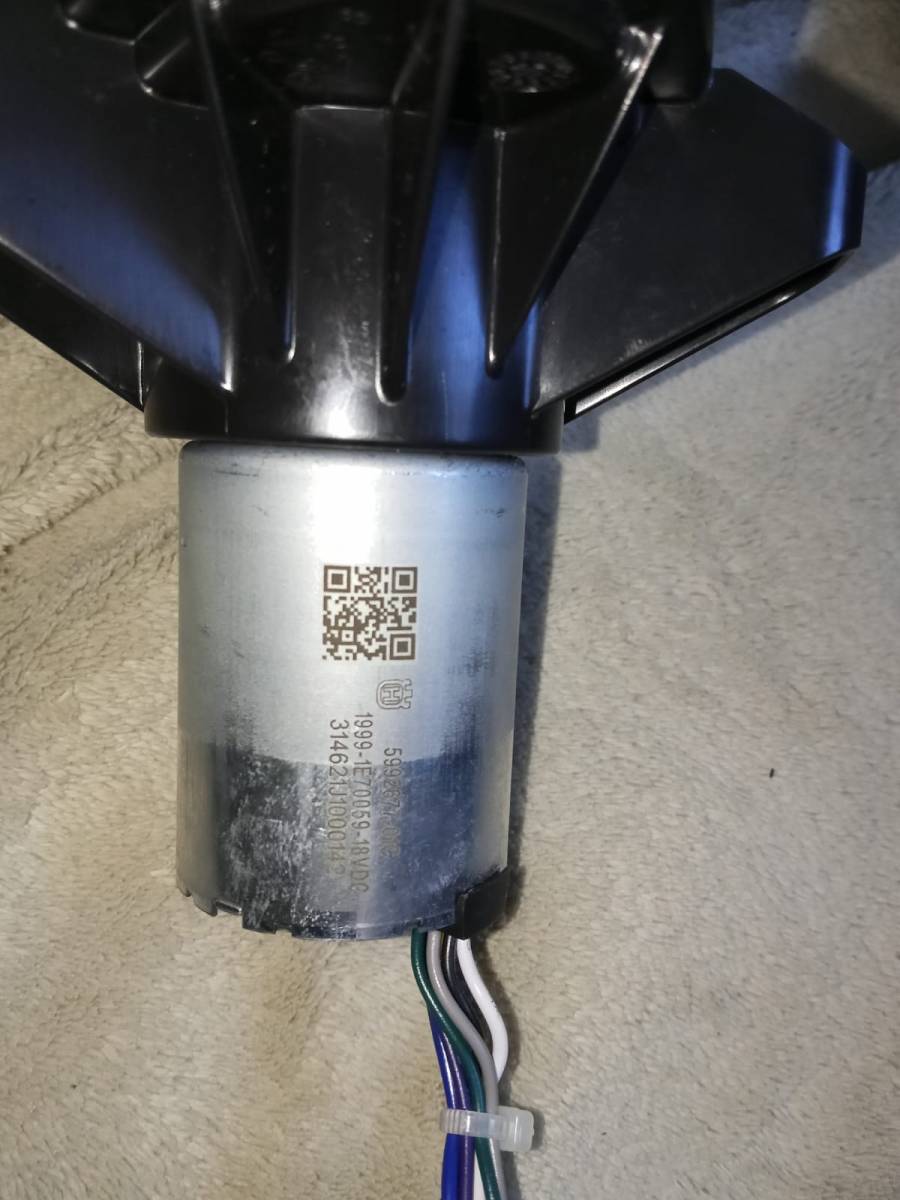

Dobrý den,mám žací motor od robotické sekačky a chtěl jsem zjistit jestli je vadný/dobrý ale nevim co je -+ chci ho napojit na přímo a zjistit jesli se točí.Děkuji
4x
to vypadá na krokový motor , to není obyč ss motor..
doplněno 19.10.25 17:16:
je to krokový motor do sekačky Husqarna, dá se u něj jen proměřit odpor jednotlivých vinutí.. připojení na napětí 18V hrozí shořením vinutí, protože tento motor je buzen impulzy, ne trvalým napájením...
2x
Nafotte mobilom ten QR kod, dozviete sa viac.
Podla poctu vodicov to ale bude motor, ktory potrebuje riadiacu elektroniku, aby postupne (3 alebo 4 fazy) zapinala prud do cievok. Rovnaky princip je vo vrtackach bez komutatora. Toto je bez elektroniky nefunkcne.
0x
Spíš bych to viděl na závadu el. měniče... Třeba u Hilti utahovaček je na jeden motor (bezuhlíkový) vadných tak deset elektronik...
Mě se líbí ta módní vlna označovat bezkartáčové motory jako bezuhlíkové. My se jednou z toho uhlíku (a jeho šlápot) zblázníme.

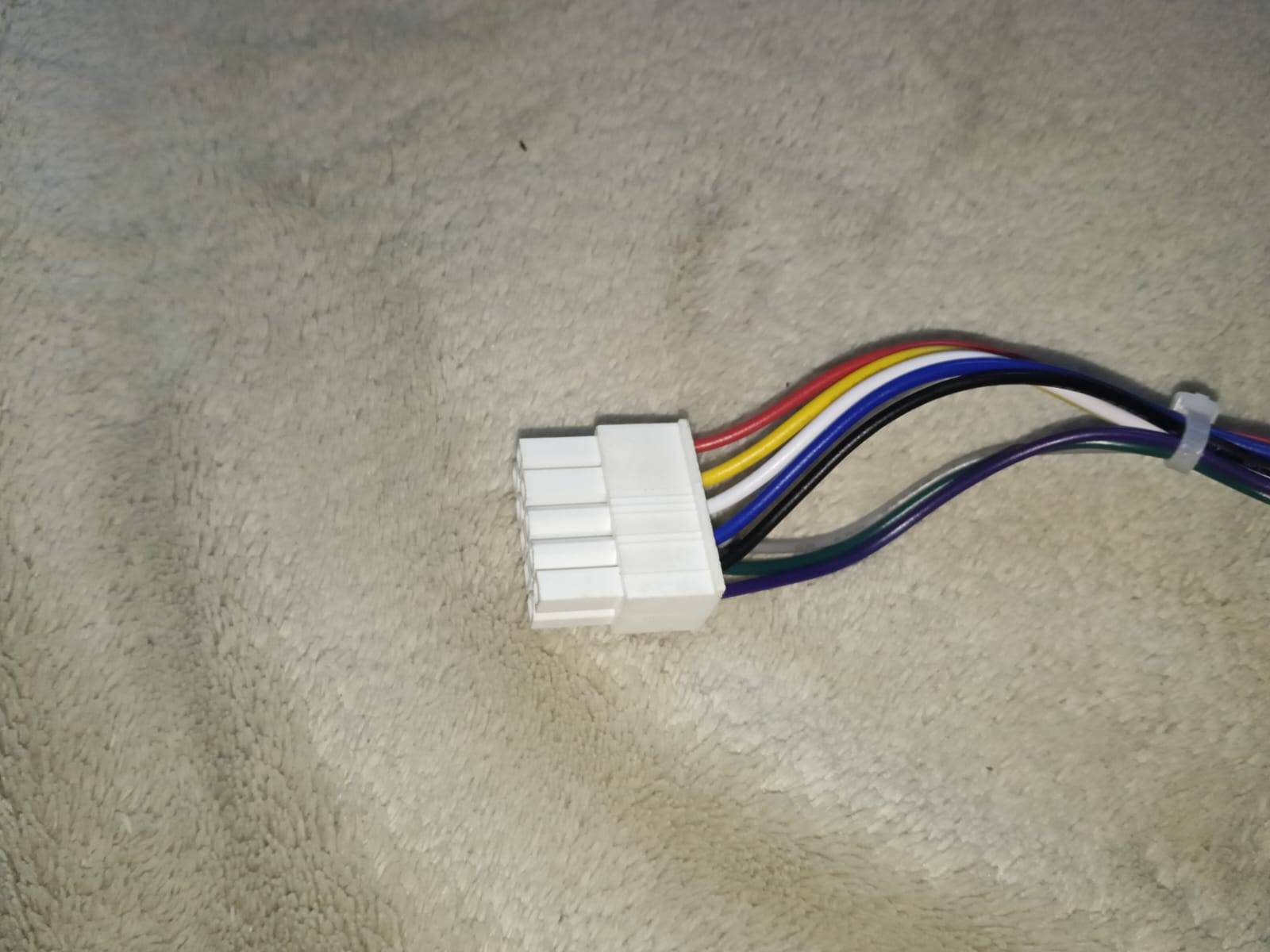

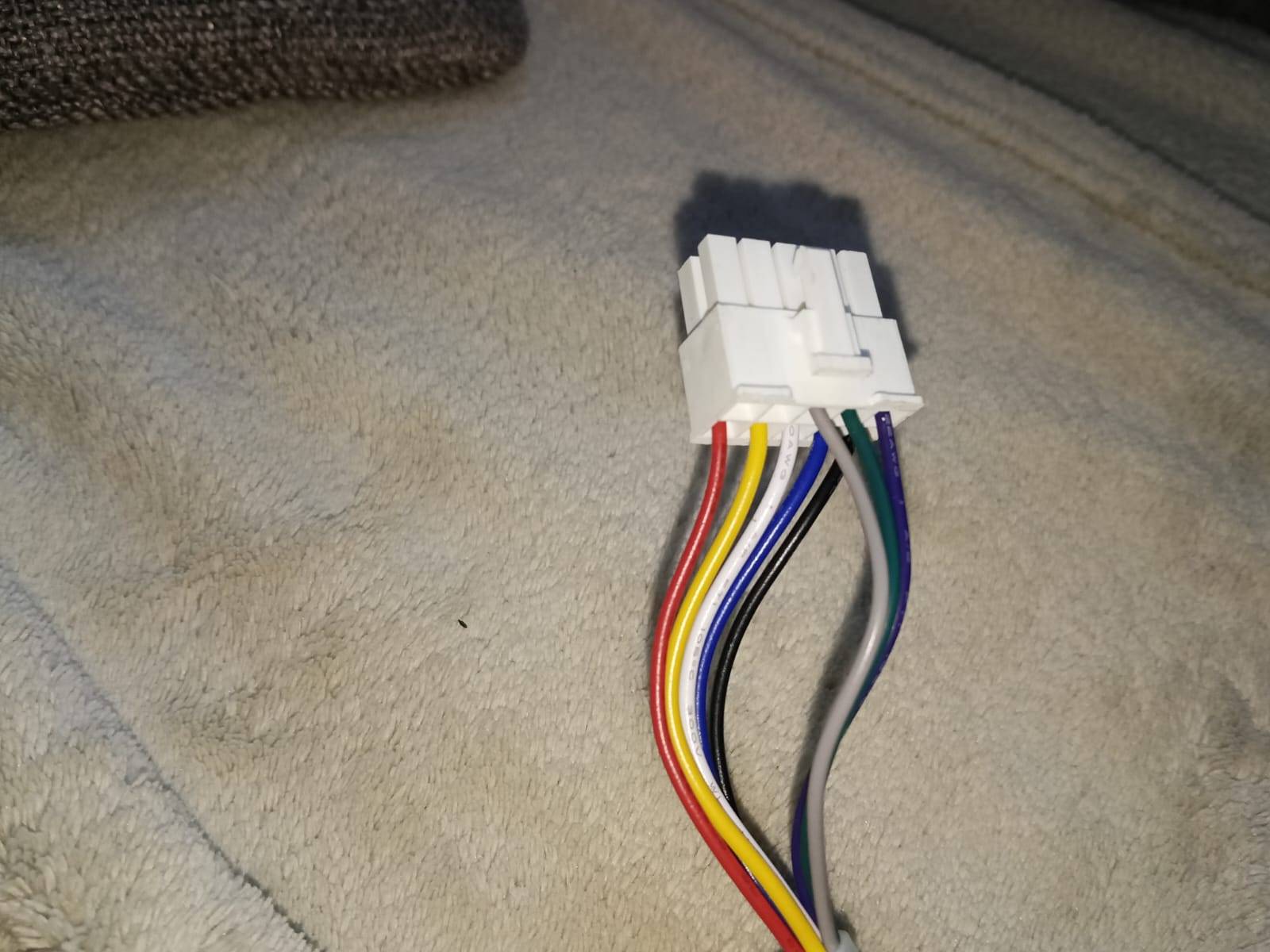

Chtěl jsem napsat, že tam je hrozně moc drátů, já bych tipoval 5 drátů ke 4 vinutím, a zbylé 3 ke snímačům (možná jeden hallův snímač, plus, mínus napájení a výstup). Takže jen tak připojením na zdroj se nerozeběhne. Snímač neni nezbytný, existují senzosless strategie řízení, ale ta vinutí by se musela připojit na nějakou elektroniku (napadá mě pro otestování krokový driver a arduino, na vyzkoušení by určitě stačilo i menší napětí, třeba 12V).
U tří fází je zapojení fází celkem jedno, jen změníte sled fází, ale u víc fází už je pořadí důležité, to se u takových motorků zjistí tak, že motorkem točíte a sledujete indukovaná napětí na osciloskopu. Dalo by se ale očekávat, že budou na konektoru vyvedené fáze popořadě plus společný vodič.
Ale tohle je spíš už námět na takové hrátky s motorky. První čím bych začal by bylo změření odporů vinutí a odporů proti kostře.
0x
