2x

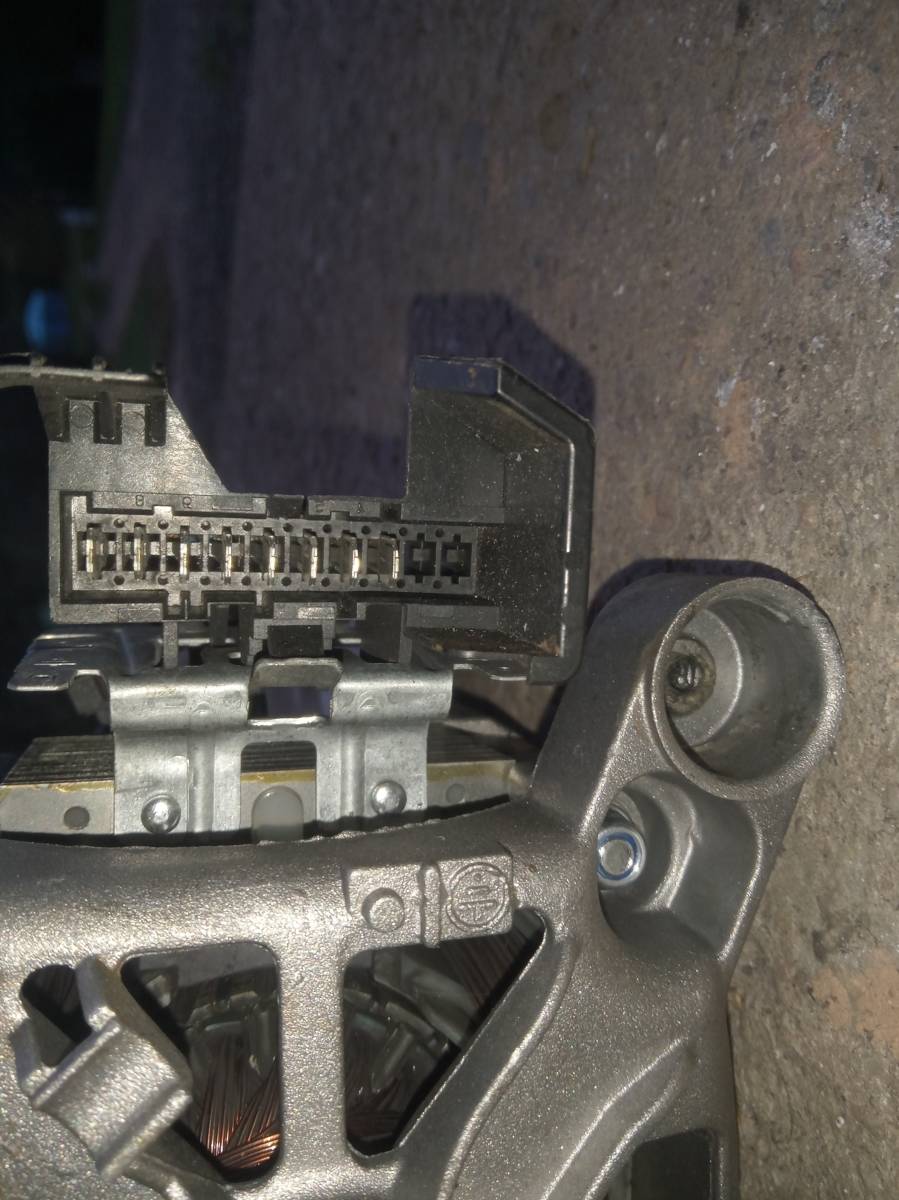

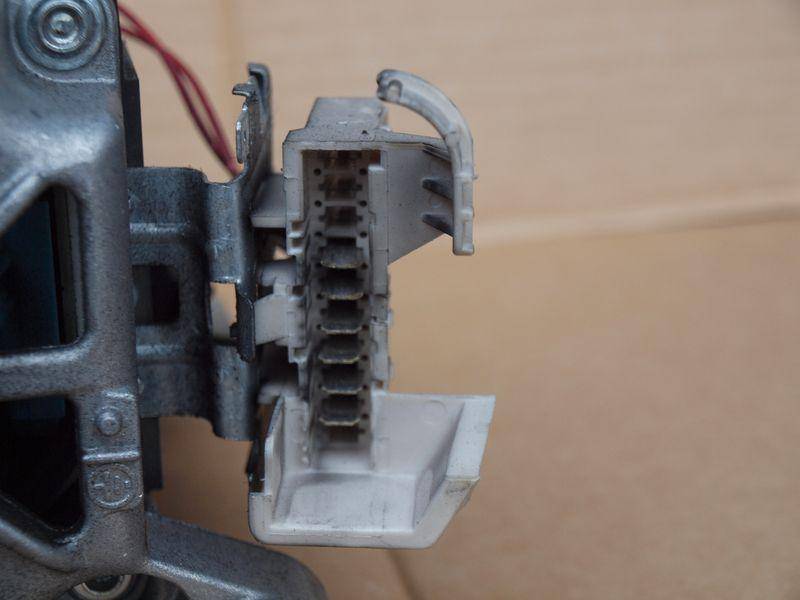

8 kontaktní - do zástrčky je vyvedena tepelná pojistka motoru (obyčejně 2 vodiče stejné barvy vedle sebe)-v tomto případě od uhlíků jdou vodiče přímo do zástrčky. Nikdy jsem ale opravdu nezažil že by musela tepelná pojistka motor vypnout-tyto motory se nepřehřívají.
Tvrdí repajarek@seznam.cz, alias Jaroslav Řepa
doplněno 08.10.25 21:57:
A tady Servisní návod se zapojením motoru MCA 38/64-148/WHE 3 (6 kontaktů, původní motor) ale tento je s tachodynamem ...takže přímá náhrada NE, pokud chcete do pračky nový; ale dejte info, o co se vám jedná ..co s motory chcete provádět ...
Resistance contacts (20 ˚C)
Stator (full field) 2.04 Ω ± 7%
Rotor 2.25 Ω ± 7%
Tachogenerator 68.70 Ω ± 7%
Tady máte Servisní návod pračky se zapojením motoru MCA 61/64-148/WHE8. Mělo by vám to pomoci ...
Z textu, zapojeno 7 vývodů
Resistance contacts:
6 - 7 - 12.5 Ω ± 7%
4 - 5 - 1.57 Ω ± 7%
2 - 3 - 1.61 Ω ± 7%
1 - 3 - 0.62 Ω ± 7%

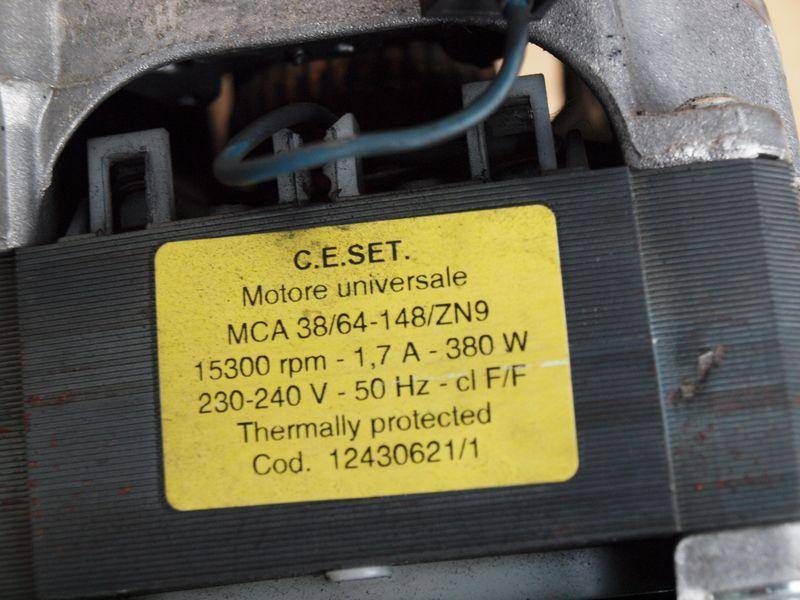

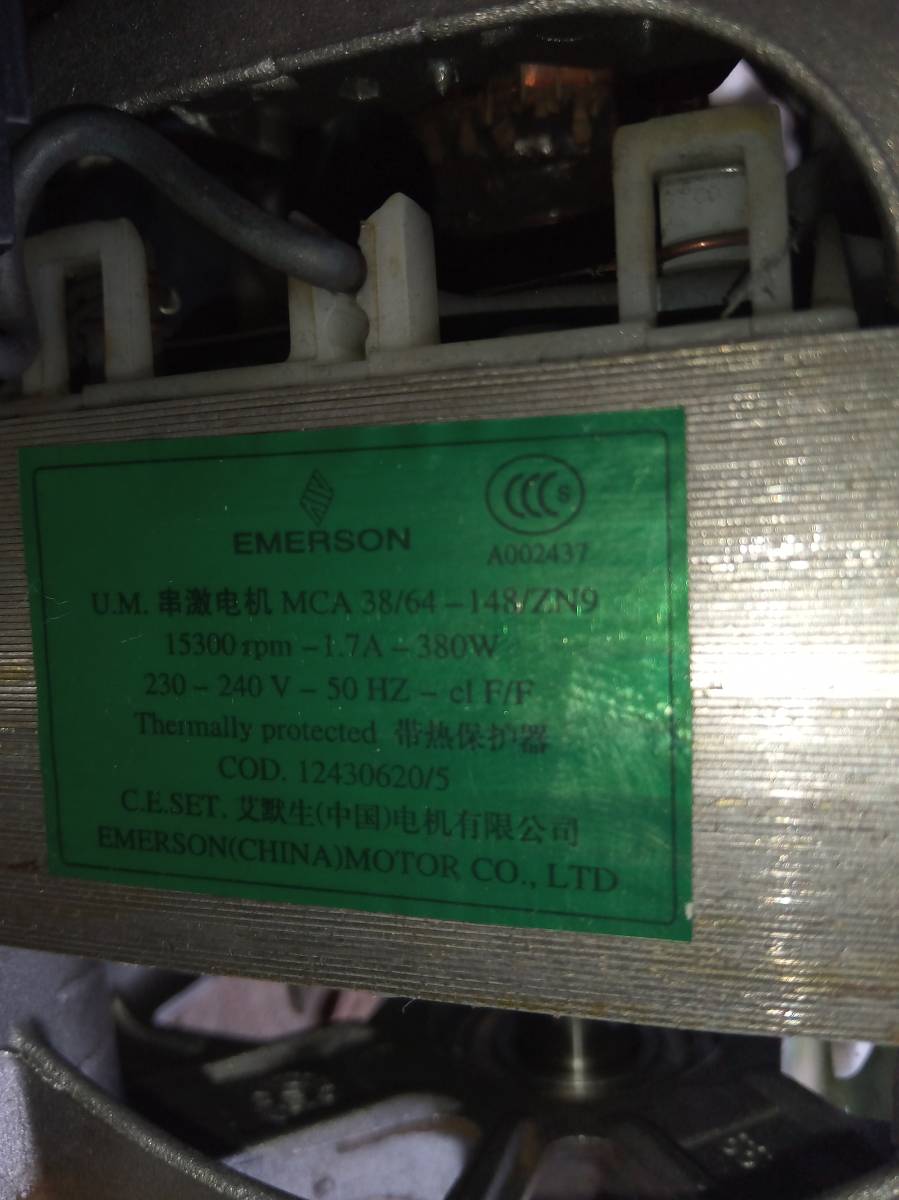

Takže v tomto konkrétním případě musíte dát typy obou motorů ... jinak skutečně dobrou radu nedostanete ...třeba dejte foto štítků
0x
Hladajte katalogove listy oboch motorov. Na tom s poistkou zmerajte odpor termistora za studena a na nadbytocne kable od riadiacej dosky napojte pevny odpor s takou hodnotou. Tak si bude procesor mysliet, ze teplota je ok. Ostatne piny zapojte 1:1, len pozor, mozu mat odlisnu polohu na svorkovnici.
0x
Svorkovnice jsem u nich nezkoumal, ale předpokládám, že u těch, kde není tepelná ochrana vyvedena zvlášť, tak bude přímo ve vinutí. Přehřátí určitě hrozí a daleko snáz, než u jakéhokoli jiného motoru, vždyť to nemá žádnou chladicí vrtulku, jen masu materiálu, který teplo dokáže chvíli akumulovat. Vrtulka by tam k ničemu nebyla, během praní jsou otáčky nízký pro nějaký proudění vzduchu, takže se chladí pasivně přestávkami v otáčení. Odstřeďování sice znamená maximální příkon, ale jen během roztáčení, pak už se to točí setrvačností samo (a motor snad i trochu chladí).Co to tedy bude pohánět a jak rychle? Případně jak dlouho? Deska se zpětnovazební regulací otáček tam bude? Bez ní si nedokážu představit, kam až se to bez zatížení roztočí ...

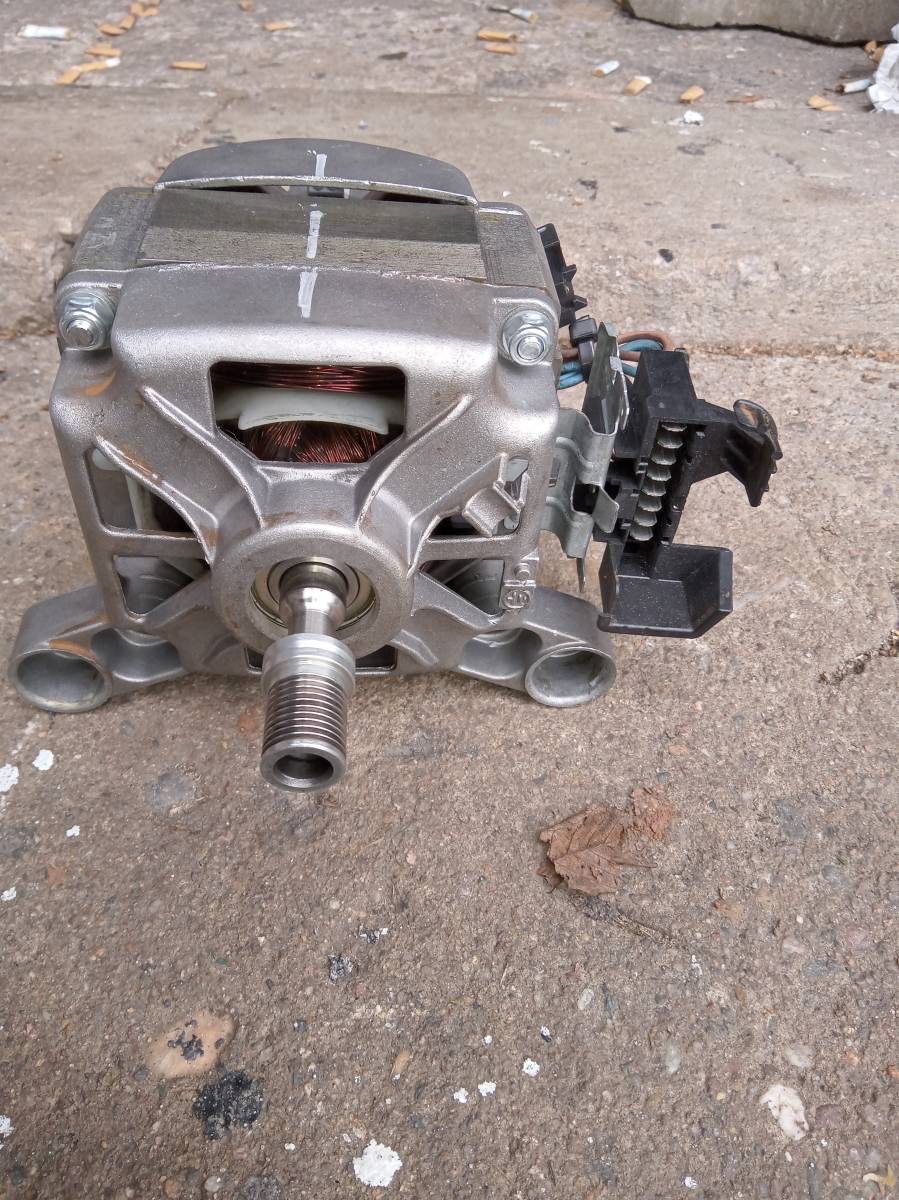

Pochopil jsem to tak, že tazatel potřebuje vyměnit v pračce motor s osmi piny (původní?vadný?)) za motor se šesti piny (který má k dispozici) a snaží se zjistit rozdíly v zapojení ...možná to chápu špatně, uvidíme ...
