Oprava modulu LED světla

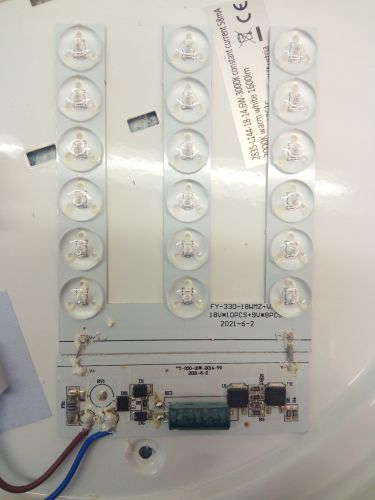

Napsáno tam máš, že je to osazeno LED čipy které jsou na 18 V a že jich je 10 a k tomu tam jsou čipy na 9 V a těch je 8. Všechny jsou pravděpodobně v sérii napájeny proudovým zdrojem 58 mA. Když najdeš, který je vadný a prozkratuješ ho, tak bude zbytek zase svítit.

Můžeš si koupit i náhradní čipy na stejný proud a zaletovat je tam. Záleží na tom, jestli tě to baví a jseš na to vybaven.

Aniž bych komentoval cokoliv dalšího, tak já teda na tom vidím napsáno 18V*10PCS+9V*8PCS, takže z toho vydedukovat, že musím připojit na 18V zdroj, tomu říkám bravurní výkon. Jinak u LED je hlavní omezit proud, a jelikož nevidím předřadné odpory u samotných diod (leda že by byly na druhé straně, což nevypadá), tak jestli ještě předtím měly nějakou šanci svítit, tak pokud byly připojeny na zdroj bez omezení proudu, tak už jsou to nejspíš ex-LED, jestli teda se tak už nestalo dávno.

A jak už bylo řečeno s touto úrovní znalostí se hrabat do něčeho, co je připojeno na síťové napětí...chtěl jsem napsat "to je velká odvaha", ale spíš mi na mysl padají jiná, mnohem hrubší slova.

Jsou tam LED, nejsou u nich odpory, zdroj je tudíž proudový.

Pokud proudovému zdroji odpojíte zátěž (ty LEDky) stejně se bude snažit dodávat stanovený proud a tak bude zvyšovat výstupní napětí kam až to zvládne (teoreticky do nekonečna, nebo aspoň vytažení oblouku, prakticky tolik přez veškerou snahu nedá).

LEDky jsou zapojené sériově, takže jedna větev snese při těch 58mA něco jako 10*18=180V a druhá něco jako 8*9=72V, nebo, pokud to nejsou větve a jsou v sérii všechny, tak 252V (což zní celkem logicky a uvěřitelně).

Takže je šance, že jste je tím 18V zdrojem nezničil a jenom nestačil na jejich otevření.

Podívejte se na jednotlivé LEDky, jestli není některá spálená.

Pokud to chcete zkoušet, zkoušejte to po jedné LEDce a dejte si do série se zdrojem ještě nějaký odpor (třeba tak 200 Ohmů, nebo 100 Ohmů, nebo tak něco), a začněte pomalu a opatrně zvyšovat napětí - pozor, rozsvítí se to někde před dosažením jmenovitého napětí, rozhodně nezvyšujte napětí na plných 9V/18V. Jakmile se to začne rozsvěcovat, tak to VYPNĚTE.

Pokud odhalíte spálenou diodu, vyměňte ji za podobný typ, nebo ji aspoň zkratujte.

Pokud součástky v dolní části vypadají dobře, tak jsou asi v pořádku, ty dvě vpravo asi budou ty proudové zdroje, pokud dokážete přešíst označení, tak se asi dají koupit kdekoli na aliexpresu a podobných po desítkách v cenách nejspíš okolo 50 korun za pytlík.

Jseš odvaha, že s tvými (ne)znalostmi, jsi se do toho pustil. 430V na kondíku dovede i zabít!Čím jsi měřil?

Dále vidím, že dle štítku se jedná o zdroj konstantního proudu 58mA a ne zdroj napětí?! Svěř to zkušenějšímu, dřív než bude úraz el. proudem.

Dělám to jako tomkk, integrované LED mám jen v akváriu a nad kuchyňskou linkou. U obojího jsem už měnil trafo, takže i zde lze předpokládat, že problém je ve zdroji. Teoreticky by tam asi šel nabastlit nějaký jiný zdroj, ale nepouštěl bych se do toho. Kupte si nové světlo s paticí a měňte jen ty "žárovky", které stojí pár korun.

Já bych začal kontrolou ledek. Je-li tam 430 V (neni to spíš 330) asi bude některá z ledek neprůchozí, protože podle toho, co tam píšou, mělo by vycházet cca 250 V. Ale netroufnul bych si tohle dělat při připojení k síti (dalo by se měřit napětí jednotlivých ledek, na vadné bude větší). Navíc tam nejsou ani žádné test pointy, takže nejdřív by bylo potřeba najít, kde to měřit (nejlíp rovnou na ledkách, ale ty jsou zase pod čočkama).

A stejně bych dospěl k tomu, že oprava je nerentabilní.

Prostě stejně to půjde do koše a koupí se nový svítící modul. To snad nestojí tolik peněz.
