Nemám TV signálu po instalaci rozbočky

Každá pasivní rozbočka znamená zeslabení signálu o 3 dB. Pokud byl už tehdy nízký, je možné, že teď už nestačí vůbec.

Měl jste si koupit IVO nebo TEROZ. Né tuhle čínskou hrůzu a ještě takto prasácky napojit F konektory.

Proto to nehraje.

Kupte nové a kvalitní coaxy s měděným tvrdým jádrem - drátem (ne lanko). Ty staré nevyhovují. Budou mít útlum dB jako pras*e

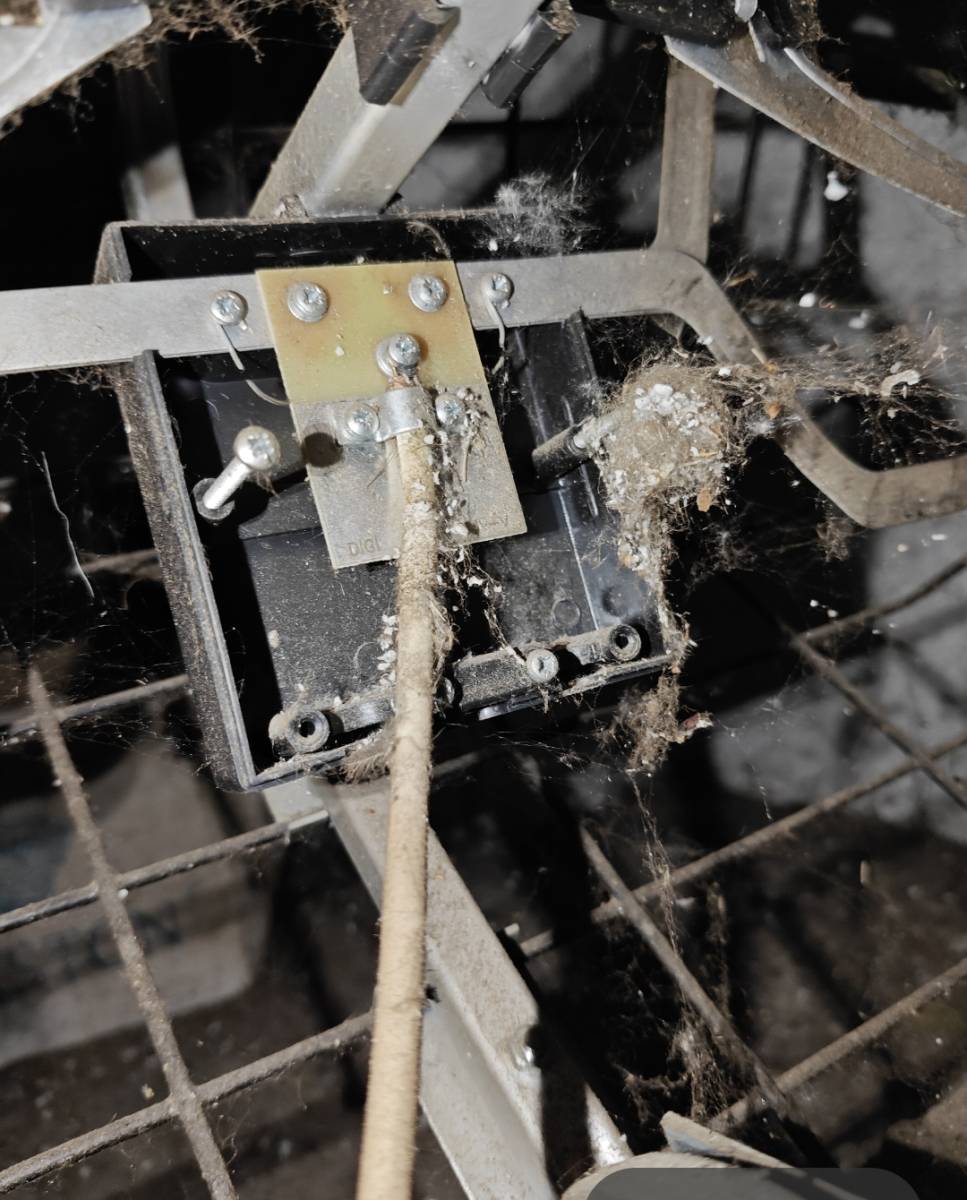

Symetrizační člen v krabičce dipólu máte plný bordelu. To je další problém.

U TV rozvodů záleží na preciznosti a čistotě práce. Ne jako od prasat. Pak je logické, že nic nechytáte.

OK?

Vhodný coaxiální kabel tento

kvelektro.cz/...

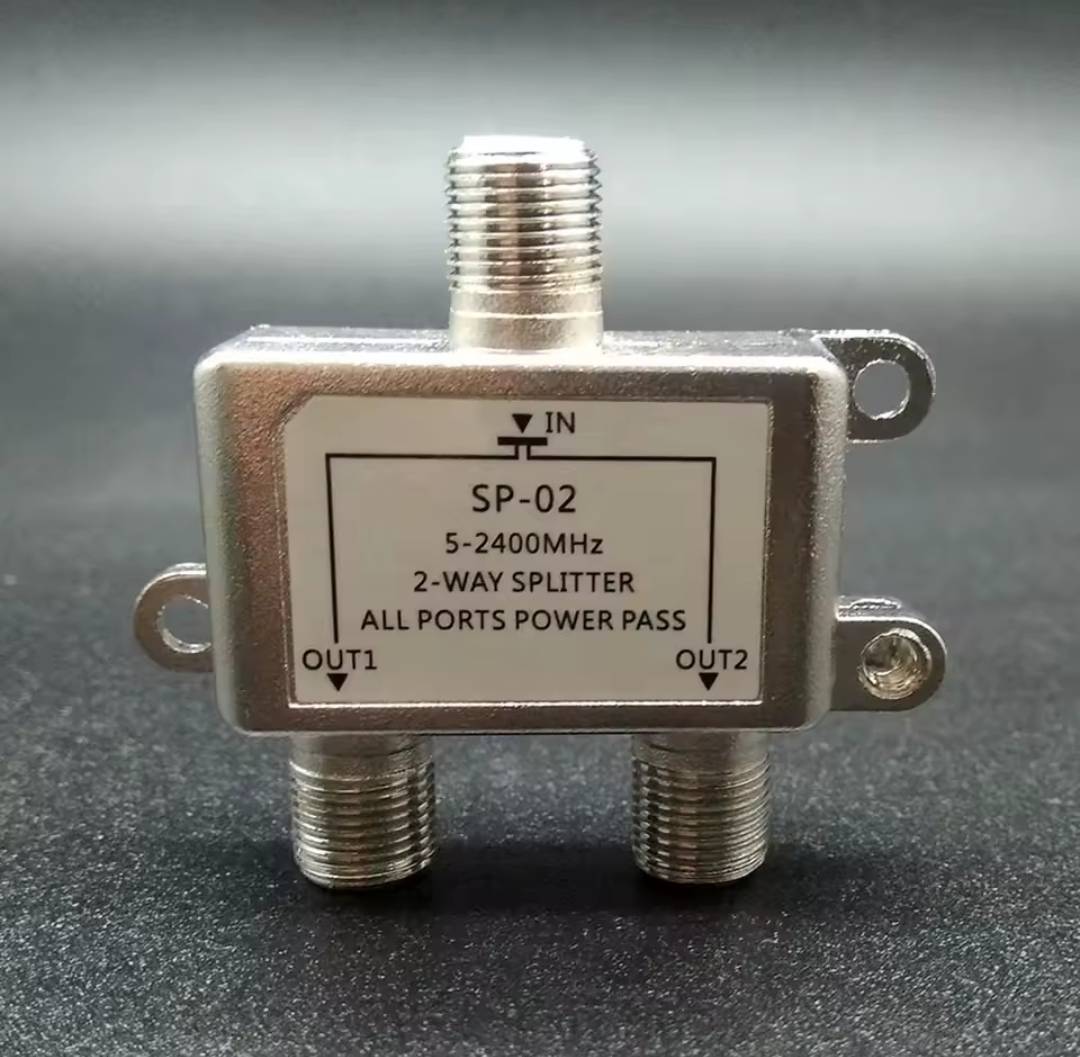

Rozdvojku volte tuto

teroz.cz/...

Do výstupu 1 dejte coax zakončený u TV s napájecá vyhybkou,a by jste do rozbočky dostal 12V!

teroz.cz/...

A symetrizační člen očistěte isoprophylalkoholem a koncovky F konektorů udělejte pěkně a ideálně se koukněte na youtube na návod, jak montovat F konektory.

Pokud to nezvládáte, tak si zavolejte anténáře!

Pokud nechceš that nové coaxy, tak je ostrejma štípačkama zastřihni 4cm od těch prasáren a kup F koncovky na daný průměr kabelu a necpi tam alobaly!

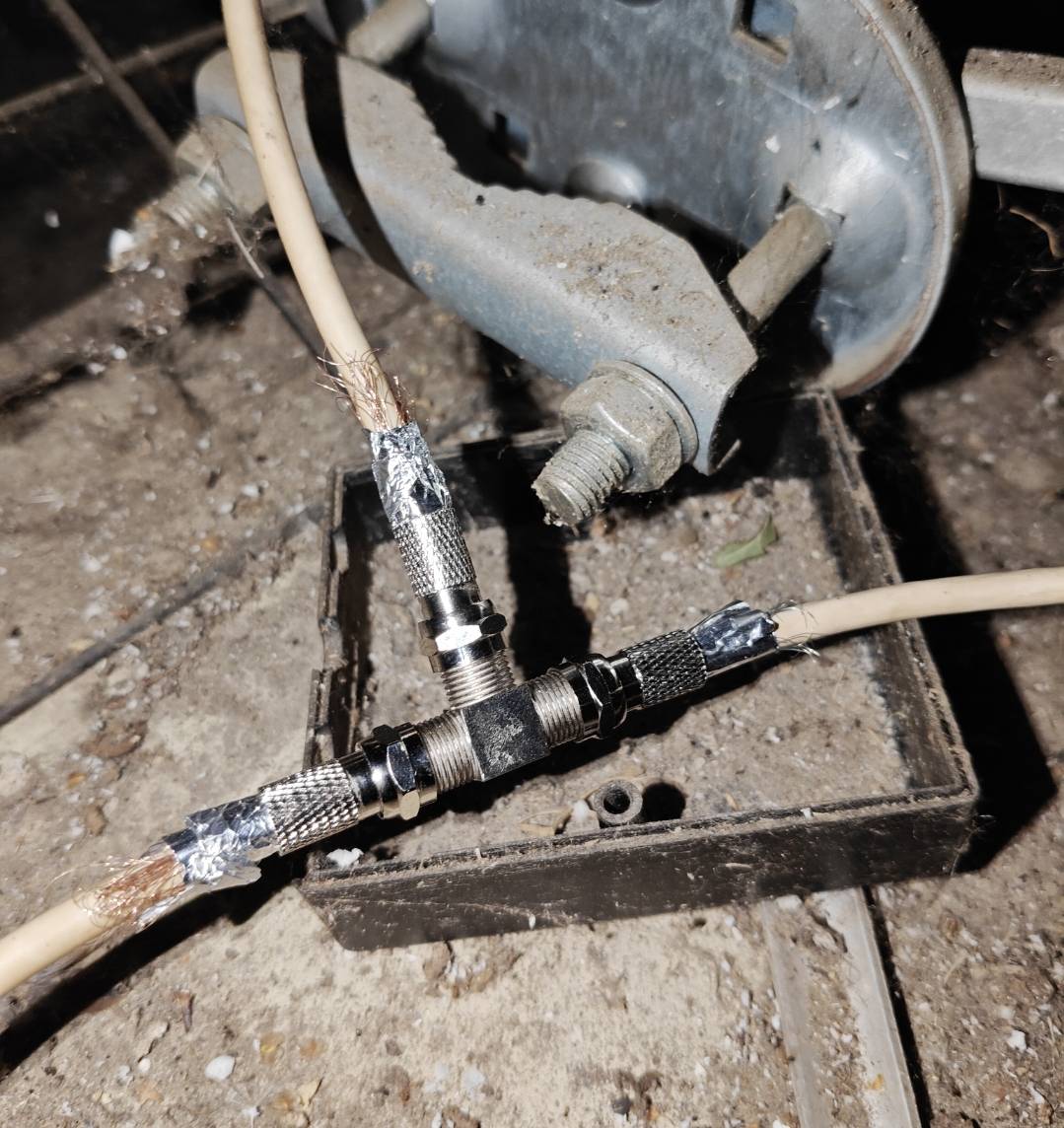

Použití alobalu k vymezení vůle v konektoru je naprosto fatální chybou v anténní technice. Tímto postupem jste téměř s jistotou vytvořil galvanické propojení, tedy zkrat, mezi středovým signálovým vodičem a vnějším stíněním kabelu. V takovém případě je signál kompletně uzemněn a na vstup televizního přijímače se nedostane vůbec nic. I kdyby k přímému zkratu nedošlo, takovýto zásah dramaticky naruší impedanční přizpůsobení celé soustavy, které musí být striktně 75 Ohmů. Výsledkem je degradace signálu vlivem odrazů a jeho faktické znehodnocení. Samotné přidání pasivního rozbočovače navíc vnáší do systému nevyhnutelný útlum signálu, který se u standardního rozbočení na dvě větve pohybuje kolem 4 dB. Pokud byl signál z vaší staré antény již na hranici zpracovatelnosti, tento útlum mohl být poslední kapkou, která způsobila pokles úrovně signálu pod prahovou hodnotu tuneru, a to i za předpokladu správně provedených spojů. Pro nápravu je nezbytné nejprve zcela odstranit alobal a všechny kabely osadit novými F-konektory odpovídajícího průměru, nainstalovanými dle správného technologického postupu. Následně doporučuji otestovat funkčnost připojením jedné televize napřímo k anténě, tedy s vynecháním rozbočovače. Pokud bude příjem funkční, ale po opětovném zapojení rozbočovače dojde k výpadkům, je zřejmé, že signál je pro pasivní rozdělení příliš slabý. V takovém případě je standardním řešením instalace anténního zesilovače, ideálně v provedení s integrovaným rozbočovačem a dálkovým napájením po koaxiálním kabelu.

Vaše premisa, že zamezení přímému zkratu je dostatečnou podmínkou pro funkčnost spoje, je technicky nesprávná. V oblasti vysokofrekvenční techniky, kam televizní signál spadá, je zkrat pouze jedním z několika možných fatálních selhání. Vaše současné zapojení, bez ohledu na to, jak pečlivě je provedené, selhává v dalších klíčových parametrech. Celý přenosový řetězec, od antény po přijímač, se musí chovat jako definovaný vlnovod se striktně danou impedancí 75 Ohmů. Vložením cizího prvku, jako je hliníková fólie, dochází k diskontinuitě, která způsobí závažné impedanční nepřizpůsobení. Následkem jsou odrazy signálu zpět ke zdroji (vysoký činitel zpětného útlumu, VSWR) a extrémní útlum na přechodu. Dále, hliník pasivuje na vzduchu tvorbou nevodivé vrstvy oxidu, čímž je znemožněno vytvoření stabilního a nízkoohmového galvanického spojení. V neposlední řadě, kombinace hliníku, mědi a mosazi ve vlhkém prostředí vytvoří galvanický článek, který vede k rychlé elektrochemické korozi a zániku spoje. Z těchto důvodů je logická posloupnost oprav nezpochybnitelná. Jakékoliv úpravy na úrovni příjmu, jako je směrování antény, jsou bezpředmětné, dokud není bezchybně funkční fyzická přenosová vrstva – tedy kabeláž a konektory
Postup musí být následující: Nejprve je nutné demontovat stávající F-konektory a odstranit veškeré provizorní materiály. Následně je třeba osadit všechny kabelové konce novými F-konektory, jejichž rozměr přesně odpovídá průměru použitého koaxiálního kabelu. Spoj musí být mechanicky pevný a elektricky stabilní bez jakýchkoliv dalších úprav.

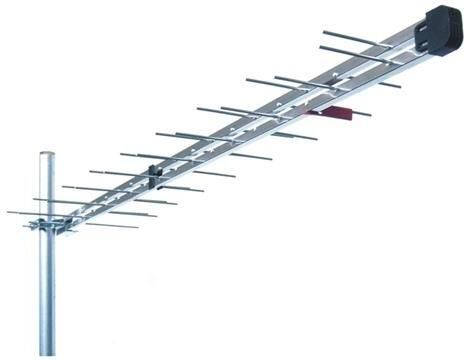

Po této opravě a ověření funkčnosti základního spoje na jednom přijímači můžete přistoupit k optimalizaci příjmu. Pro vaši lokalitu Morkovice je nutné anténu nasměrovat na jeden z relevantních vysílačů. Primární volbou je Zlín - Tlustá hora na azimutu 104° s horizontální polarizací, vysílající hlavní programy na kanálu 22. Alternativou je vysílač Brno - Kojál na azimutu 275°, taktéž s horizontální polarizací, vysílající na kanálu 26.

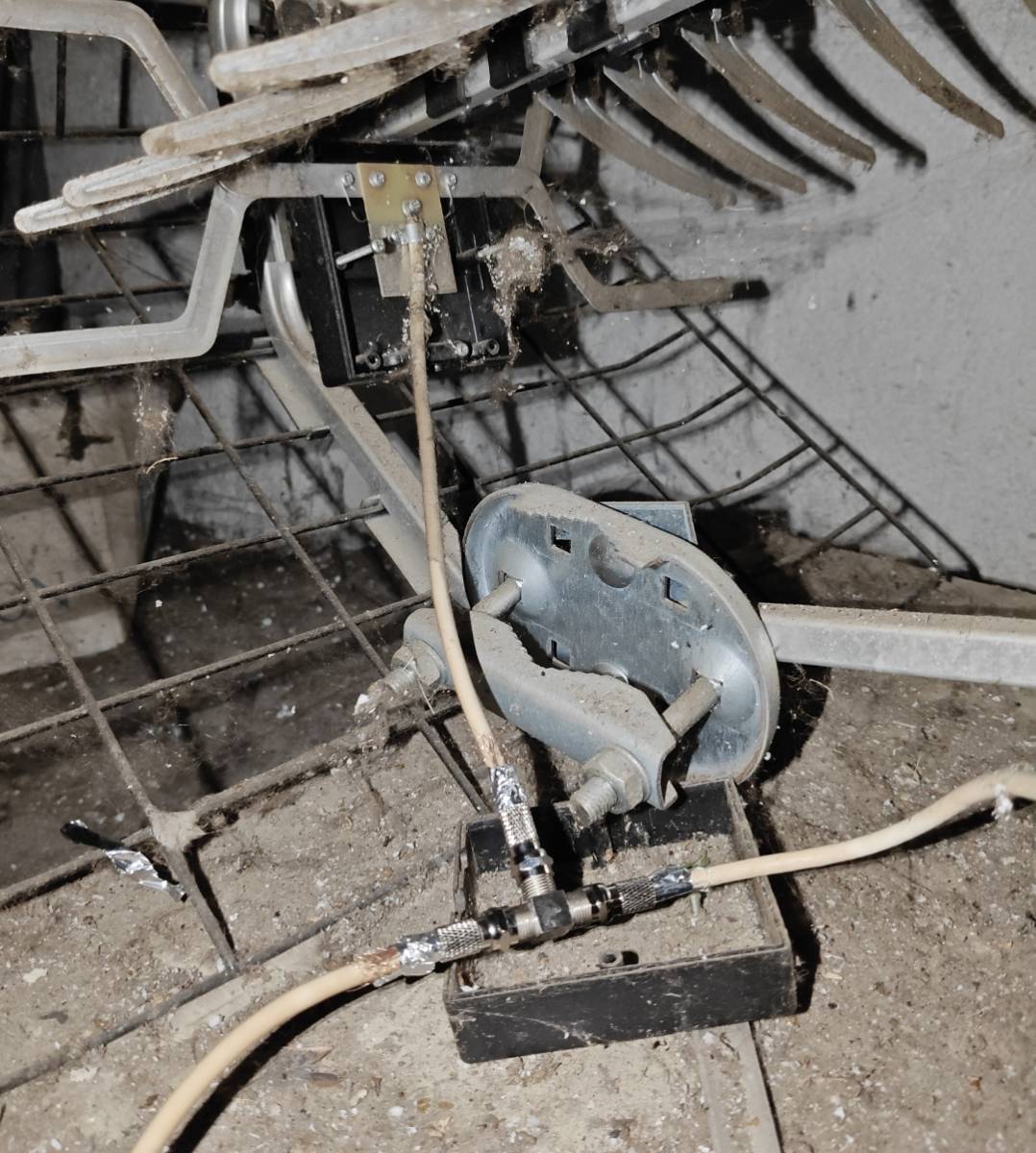

Je mi lío, ale včetně připojení na anténě ("zasrané", nezakryté, neodborné) je to celé prasečina a je třeba to celé odborně předělat. Navíc si nedokážu představit, jak se dovnitř toho slučovače/rozbočovače nacpali potřebné součásti výhybky, tedy pokud není jen odporová, což je další pracečina.
Bohužel autorův popis a dotazy přímo korespondují s tou prasárnou na fotkách.

Tuhle hrůzu jste tady už jednou ukazoval. Proč nepokračujete v otázce?

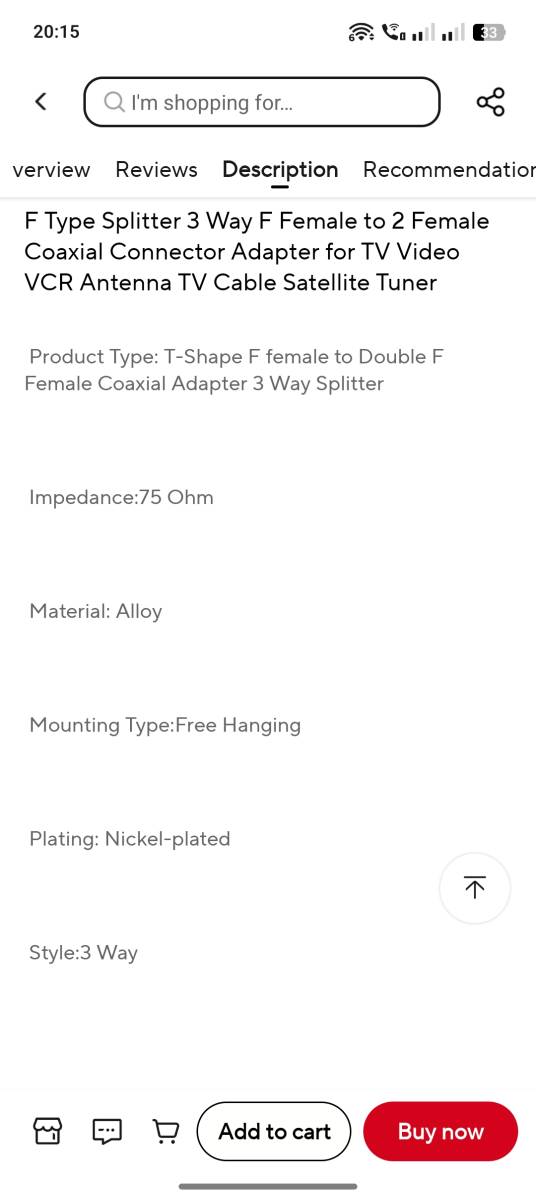

Je to skutečně rozbočka? Můžete dát odkaz na výrobce / dodavatele?

Byl u antény nějaký předzesilovač?

Problém je v tom že váš alobal je potažen folii která zamezuje přímému kontaktu s potravinou. Takže jste si odizoloval stínění od konektoru mimo jine jak píši výše rádci.
