Potřebuji odzkoušet funkčnost trafa z elektrického otevírání vrat, které po bouřce přestalo fungovat.

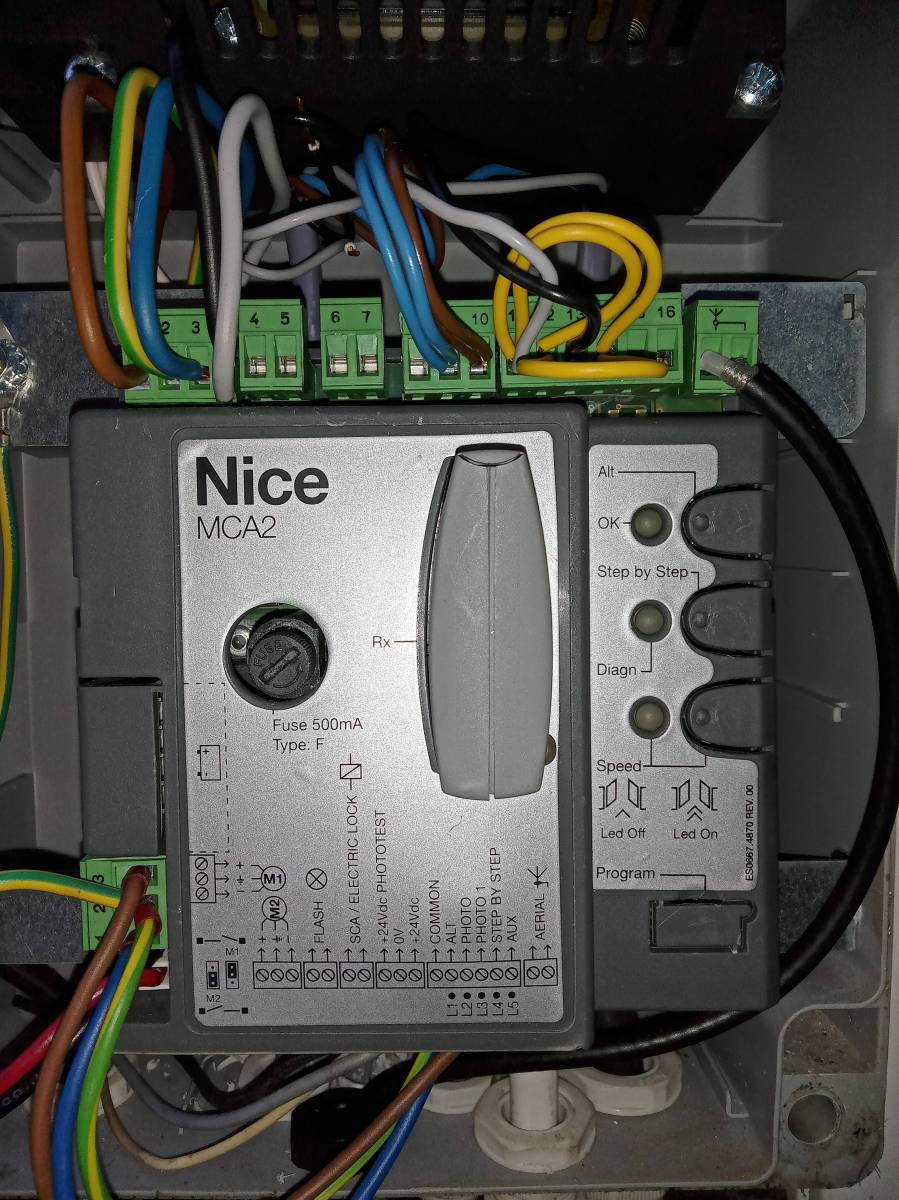

Domnívám se, odešla řídící jednotka (kontrolky nesvítí a nereágují, pojistky jsou vpořádku, zajímavé je, že fotobuňky fungují).
Ale možná, by také mohlo být něco s trafem. A proto ho chci prvně odzkoušet.
.
Na sekundáru trafa jsem měřil 45-50V (AC), ale bez zátěže to ukazuje jiné napětí. (bylo to připojené k řídící jednotce, ale je zřejmě K.O. tak odběr žádný)
Když jsem odpojil trafo, a vyjmul ho, bylo celkem horké. Jako třeba 40W nebo 60W žárovka.
.
Jak ho teď otestovat?
Chtěl bych jej změřit pod zátěží (tedy s nějakým spotřebičem).
Nenapadá mě, co bych k tomu mohl připojit za spotřebič (něco na střídavých 24V).
Máte nějaké nápady?
.
Nebo ho zavést do nějaké firmy, kde by to někdo otestoval? Zase nevím kam se obrátit.
.
Prosím o radu, jak by jste postupovali.
Děkuji
0x

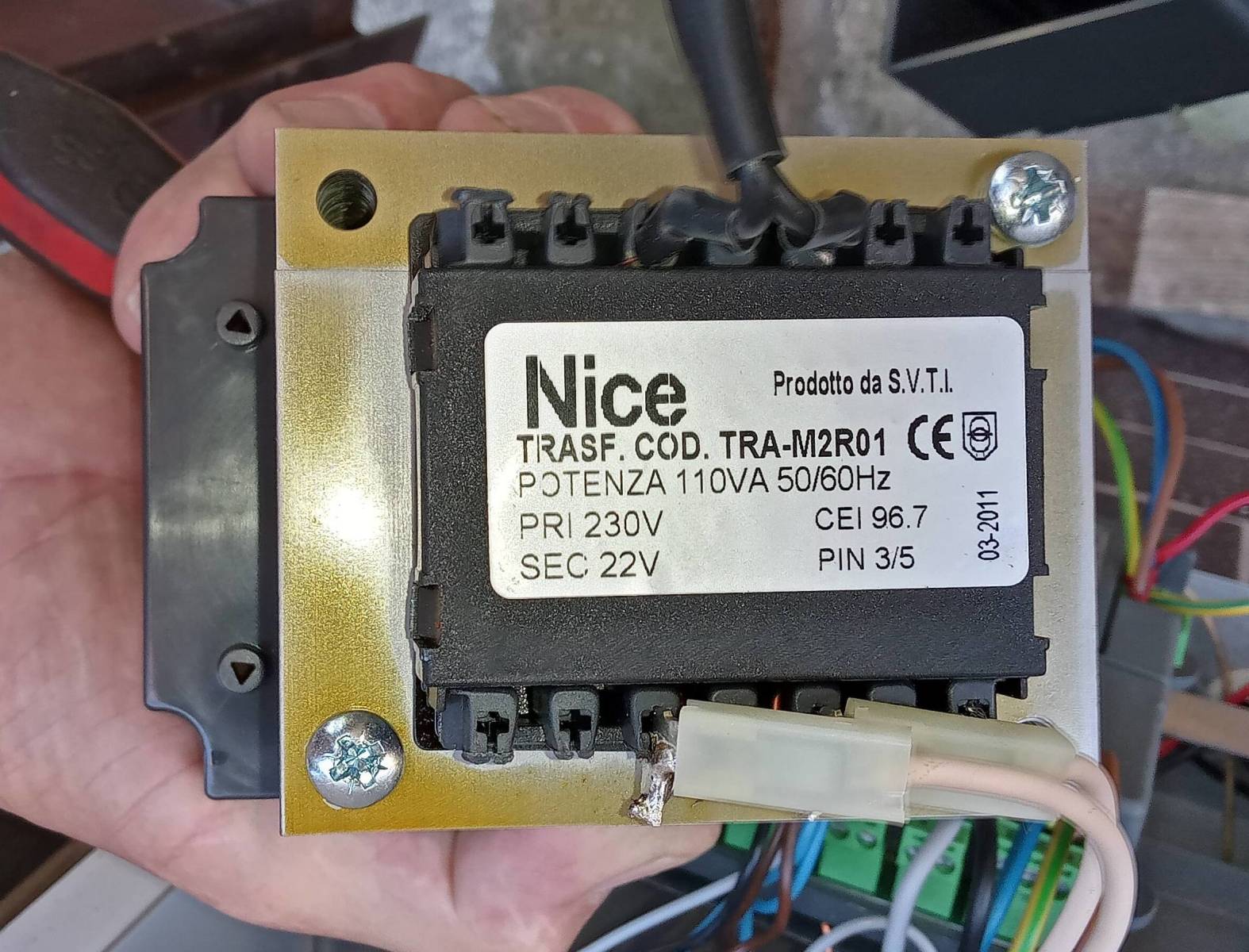

Když je na trafu napsáno, že je primár 230V a sekundár 22V, tak na něm naprázdno naměříte nějakých 22V. Samozřejmě střídavých. Pokud naměříte něco dost odlišného, očekával bych mezizávitový zkrat (když na primáru, tak naměříte napětí vyšší) a trafo se bude víc hřát.
Asi máte pravdu. Zkratované vinutí se tváří jako další vinutí na transformátoru a to vinutí, které je ve zkratu.
Snad když by ta zkratovaná část vinutí byla proudově přetěžována a přepálila by se. Nevím, jak jinak vysvětlit vyšší napětí na sekundáru.
Když je na trafu napsáno, že je primár 230V a sekundár 22V, tak na něm naprázdno naměříte nějakých 22V.
Domnívám se, že naprázdno tam bude více jak 22 V v efektivní hodnotě.
Těch jmenovitých 22 V bude při jmenovitém výkonu 110 VA (proud sekundáru 5 A na odporové zátěži)
Je to tak. Naprázdno holé trafo dává víc. I z hlediska síťe, když bude mít na vstupu př.: 225 - 240V.
Můj tip je, že naměří cca 29V
Když má mít primár 230V a sekundár 22V, tak závity budou v poměru 230:22. Pokud se na primáru zkratuje třeba půlka závitů, tak poměr bude 115:22 a po připojení na 230V bude na sekundáru 44V, čili dvojnásobek.
Navíc na trafu bude kromě původních vinutí ještě ten zkratovaný kus (druhých 115 závitů), který bude do zkratu dodávat proud na ohřívání toho trafa, dokud se nepřepálí. (Záleží na kvalitě trafa a na detailech toho zkratu, zda tam bude nějaký přechodový odpor (nebo taky třeba oblouk) a jak velké proudy tam konstrukce umožní.)
