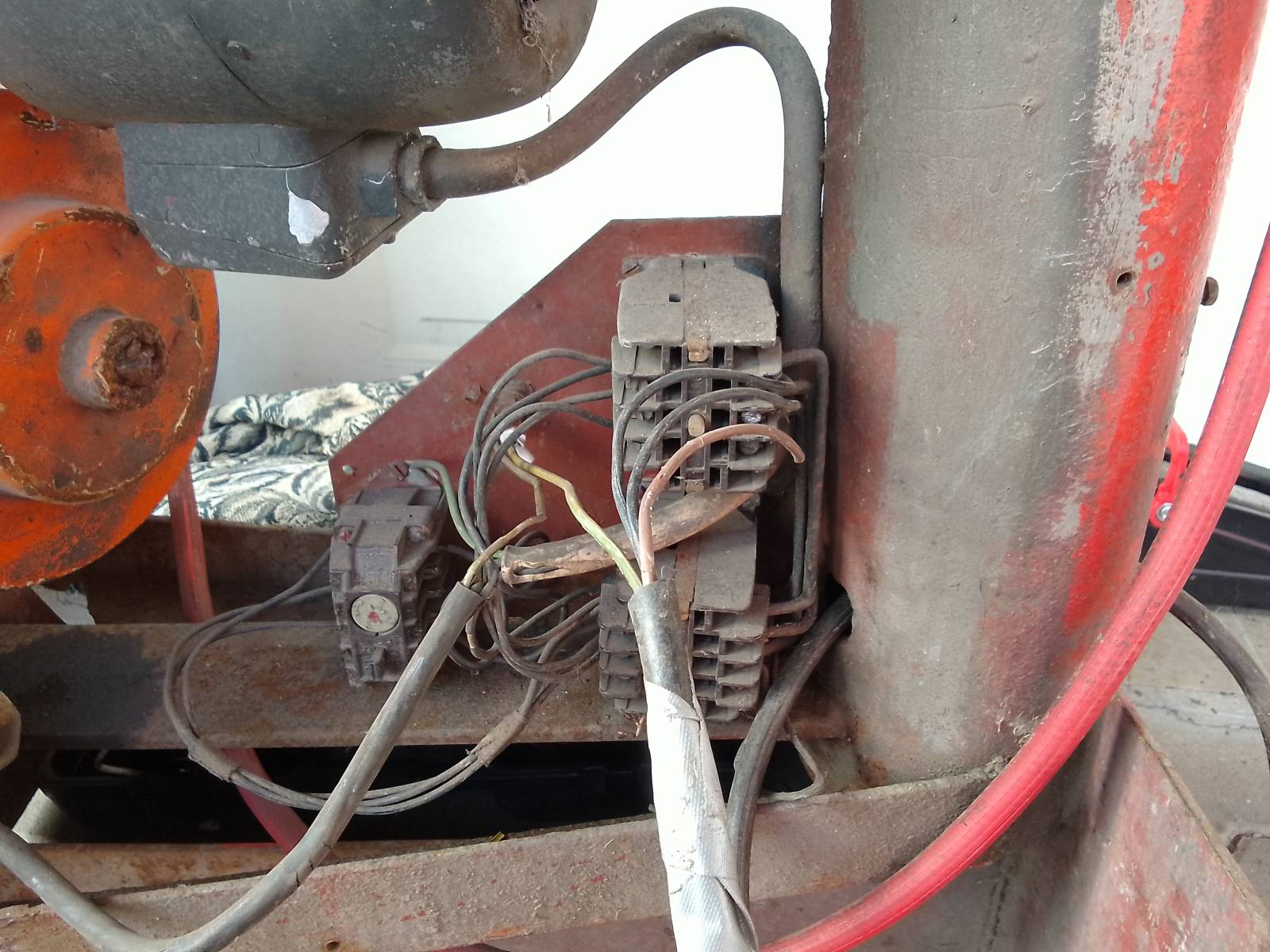

Hlavne bezpecne, cize vsetko zakrytovat, ziadne volne pohodene vodice ako teraz.

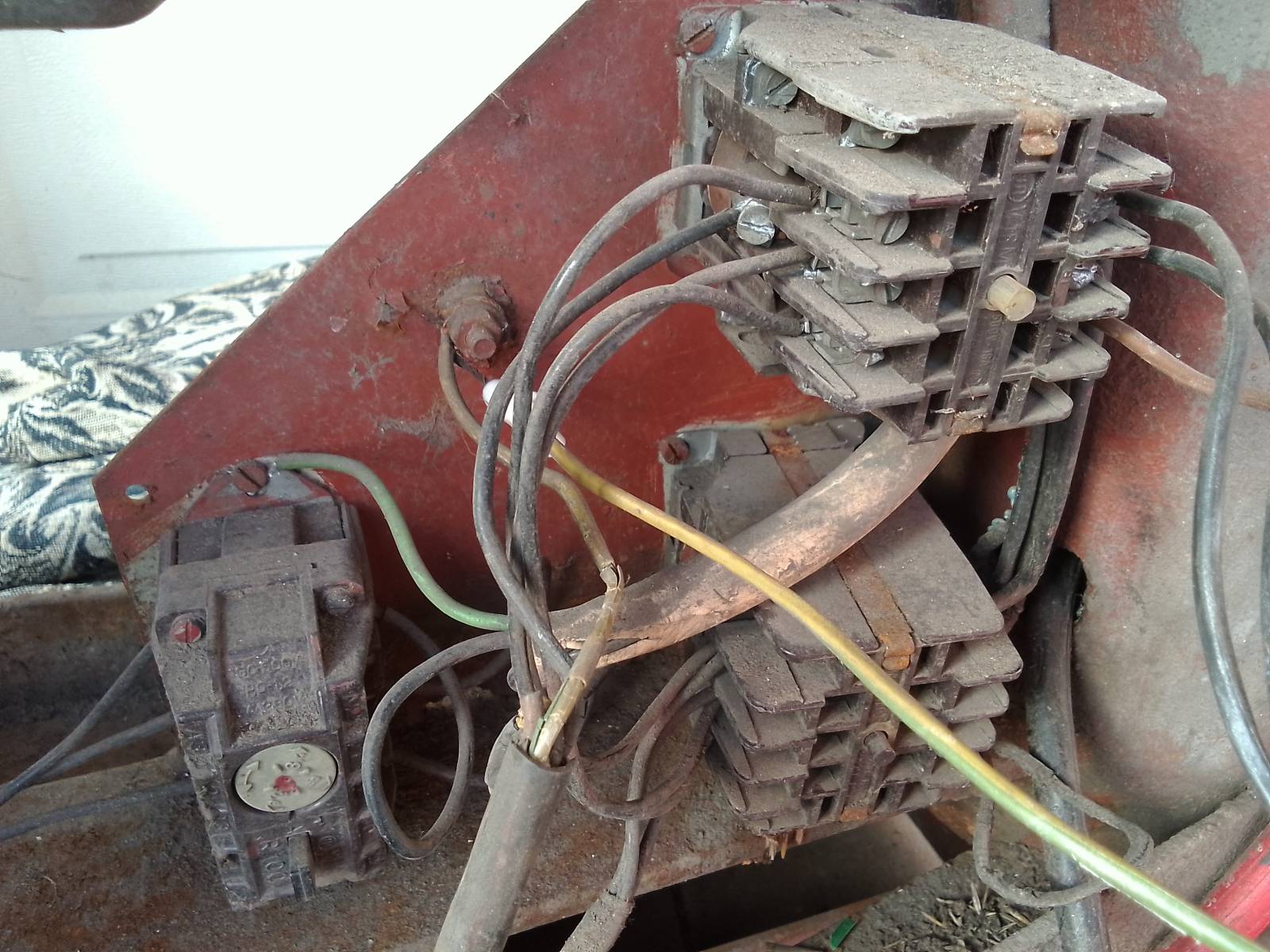

Najprv musite na stykacoch identifikovat hlavne, pomocne kontakty a cievku. Ak je na 230V, tak este potrebujete trafo 400 na 230V alebo co silno odporucam, vymenit privodny kabel za 5 zilovy a cele to dat za chranic.
Samotne zapojenie podla typizovaneho reverzu, ten ale musi mat blokovanie, na co su nutne pomocne kontakty stykacov, ktore tam nemusite mat a bude nutna vymena.
Druhe riesenie je cez vackovy spinac bez stykacov, kolko ma ten motor prikon a menovity prud?
4x
Je to učebnicové zapojení, najděte si to v učebnici.
Silovka je jednoduchá, jedním stykačem jde jeden sled fází, druhým opačný (přehozené 2 dráty).
Ovládačka je nepatrně složitější, ale v zásadě jako jeden stykač s přídržným kontaktem, akorát tam navíc je blokování od druhého (stykače i tlačítka prostě před tlačítko jednoho stykače zapojíte rozpínací kontakt druhého a naopak).

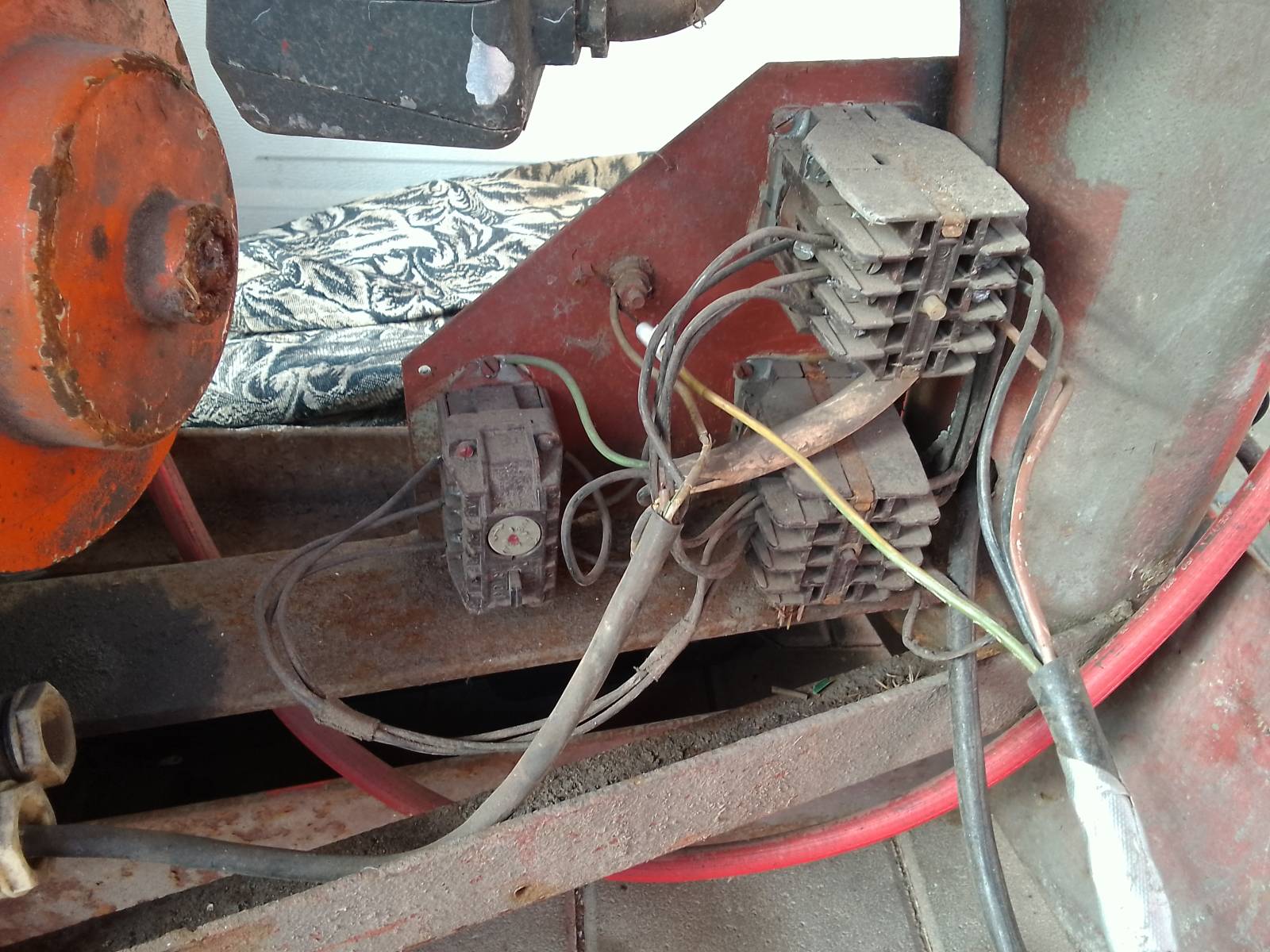

I ta tepelná ochrana (ta užší cihlička vlevo) bývá na těch učebnicových schématech nakreslená.
A nezapomeňte na tu poznámku o krytu, takto odkryté to rozhodně bezpečné neni. Ty kabely mě přijdou, že taky mají nejlepší roky za sebou.
0x
Řešil jsem podobné, na zdejší poradně je spousta odborníků a učitelů. Velice dobře a rádi Vám poradí. Viz:
