Zdravím, setrvačnou tavnou pojistku 3.15A 250V jsem odpálil, když jsem odpojoval drnčící displej. Koupil jsem pár nových pojistek stejného typu a hodnoty. Po naletování a cca 20 minutách topení se vždy odpálí v souladu se svými parametry. Katalogový list pojistky připojen. Proud procházející vodičem je 0,09A pro žárovku, 0,18A žárovka+ventilátor, 5,76A topná spirála, 9,5A max. topná spirála, 5,94A gril, 9,7A max. gril. Přívodní jistič pro kuchyň 16A 230V nevypíná, žádný zkrat ani nadproud se nekoná. Trouba normálně topí, dokud se neodpálí ta vniřní tavná pojistka. Jiná pojistka např. tepelná v troubě není. Pro regulaci teploty slouží nejspíš bimetal. Relé cvaká, když má. Rejpal jsem se v tom kvůli vrčícímu ovládacímu displeji. Ten jsem úspěšně odpojil.
Co je špatně, když jsem zapojil pojistku se stejnými parametry? Jak to všechno mohlo fungovat, když pojistka podle katalogu vypíná při 1,5xIn=4,73A do 60minut, 2,1xIn=6,62A do 30 minut? Moc děkuji za rady.
 | Pojistka-T-letovaci-3-15A-250V-a56672838.pdf | 438.32 kB |
4x
Pojistka jistí jen část elektrických obvodů trouby, možná jistí ten váš "drčící displej"; to víte jen vy, kde ten drát z pojistky vede a co vlastně jistí... A ty proudy, které uvádíte, NEJDOU přes skleněnou pojistku 3,15A/T ! A pokud displej drnčí, bude to ovládací částí, bude tam relé...a to drnčí... a pokud jste ho úspěšně odpojil...něco fungovat nebude. A pojistka, která vypadává? Asi jste na ni připojil něco, co bere větší proud..to víte jen vy
2x
2x

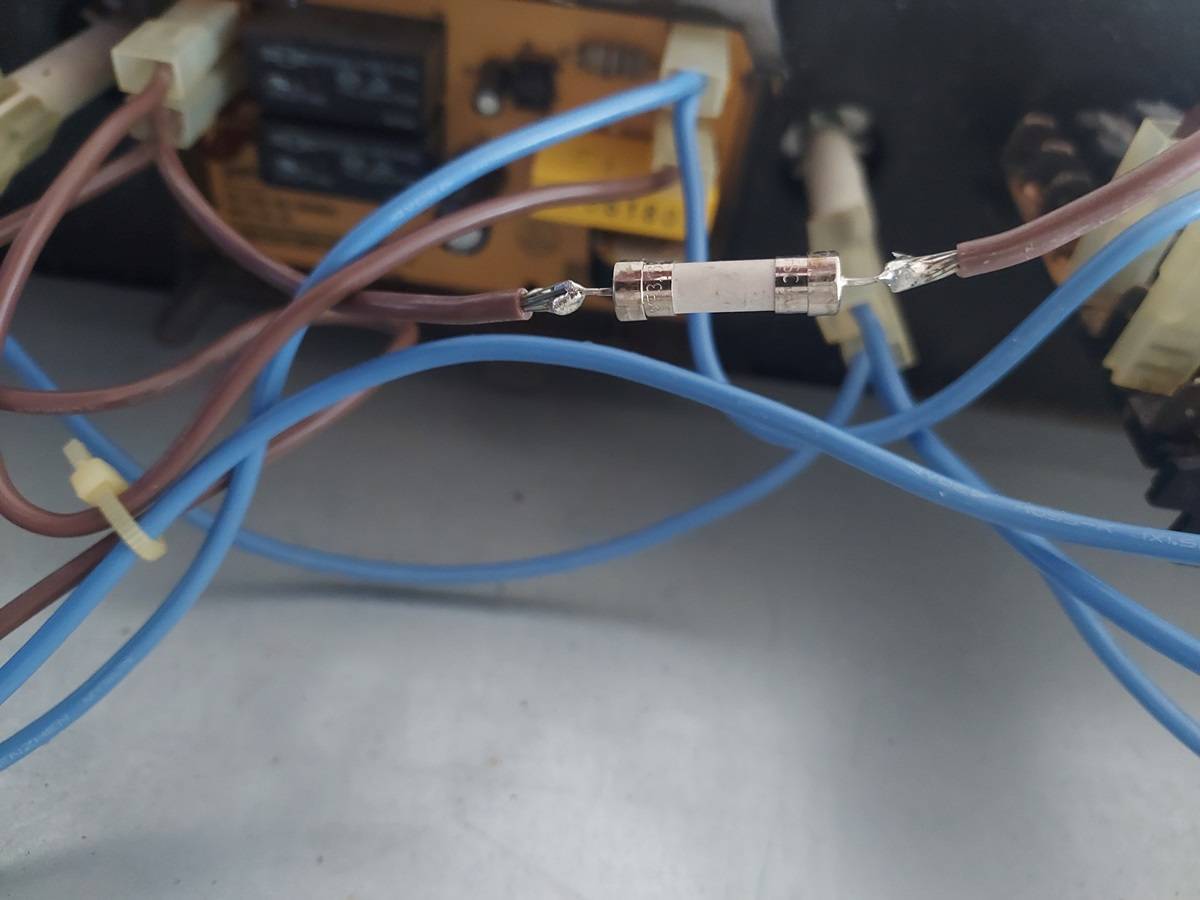

I jestli byla, tak asi budou přehozený nějaký fastony, že přes ni jde proud do spirály, to je přece naprostá blbost. Konkrétně mi z fotky přijde, že hnědý kablik vedoucí doleva id pojistky k relatkum se ve fastonu rozdvojuje a vede někam/odněkud dál. Není zapojený opačné, přehozené jeho konce a tím tedy dáno,jestli přes pojistku pujde jenom napájení elektroniky a nebo i výkonový části? Dává mi to tak smysl ...
Pro lepší predstavu, na tom nakresleným schématu je to podle me správně, ale ve skutecnosti fastony na kabliku od pojistky fyzicky přehozené. Že by?
Ty proudy jsem naměřil při zapojení ampermetru místo pojistky. Proto je mi to vše divné. Možná se v tom přede mnou hrabal už někdo jiný. Díky za odpovědi. Podívám se dovnitř, až budu mít chvíli a pak sem znovu napíšu. Ještě jednou všem děkuji.
Mým cílem je používat troubu bez modulu s displejem. Nepotřebuji vidět čas, odložený start apod. Nový by stál asi 2500 Kč. Domnívám se, že modul s displejem není pro funkci trouby nutný.

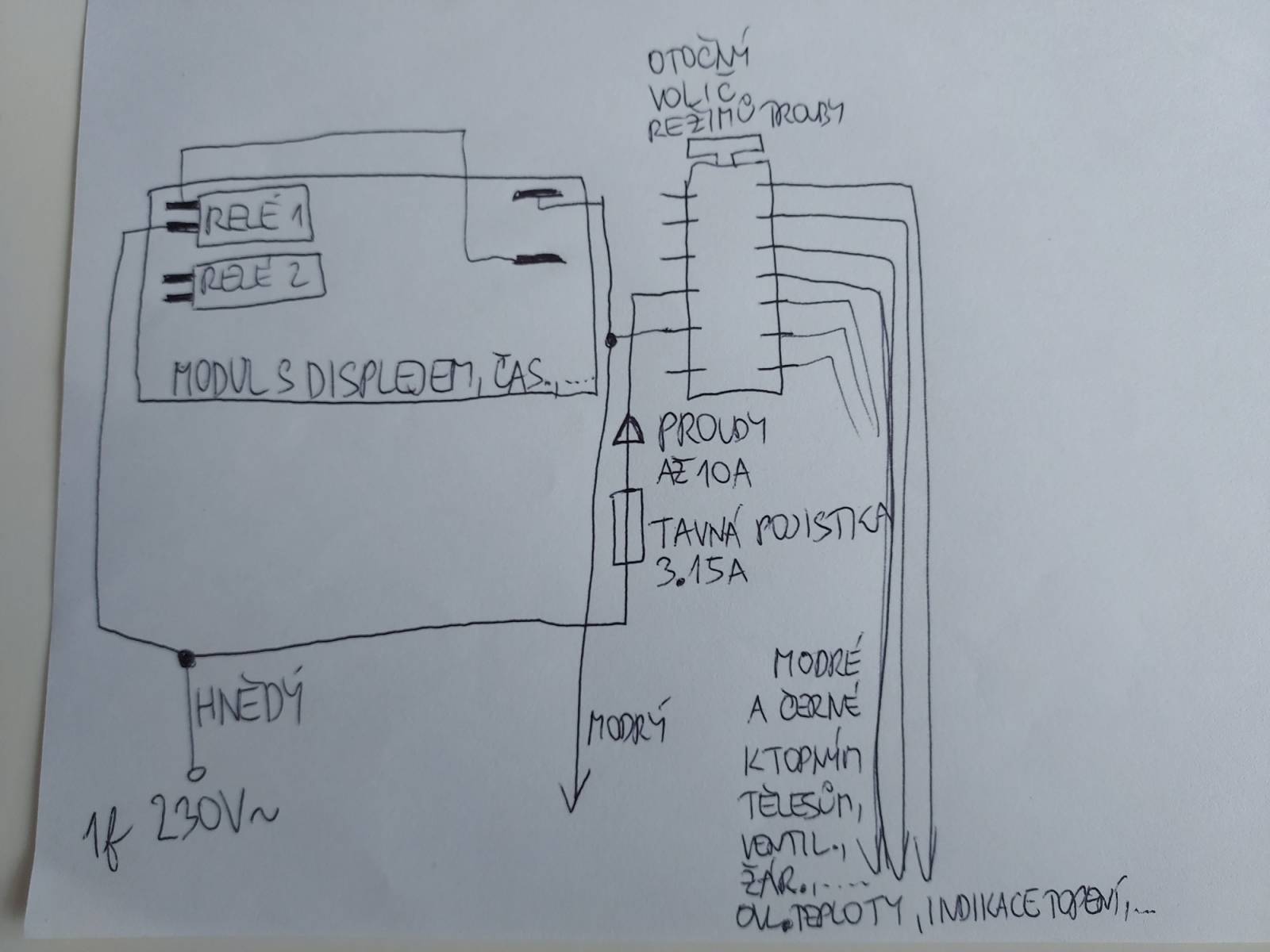

Přidal jsem obrázek se zjednodušeným zapojením. Displej jsem už úplně odpojil. Trouba funguje, když přemostím pojistku. Teče tam ovšem až 10A při zap. topení, svícení a ventilátoru. Vše výše jsem popsal podle skutečnosti. Nechápu, jak to původní pojistka 3.15A mohla utáhnout.
Bery, bingo! Přehodil jsem fastony. Napřed mělo jít napětí do otočného voliče režimů a až pak přes pojistku do modulu s displejem. Jsem to ale kus ... Moc děkuji. Kdyby to šlo, máš u mě pivo nebo piva.
Pojistka na fotce takhle napájená tam byla od novoty (od výrobce). Byla ve smršťovací bužírce.
Díky!
