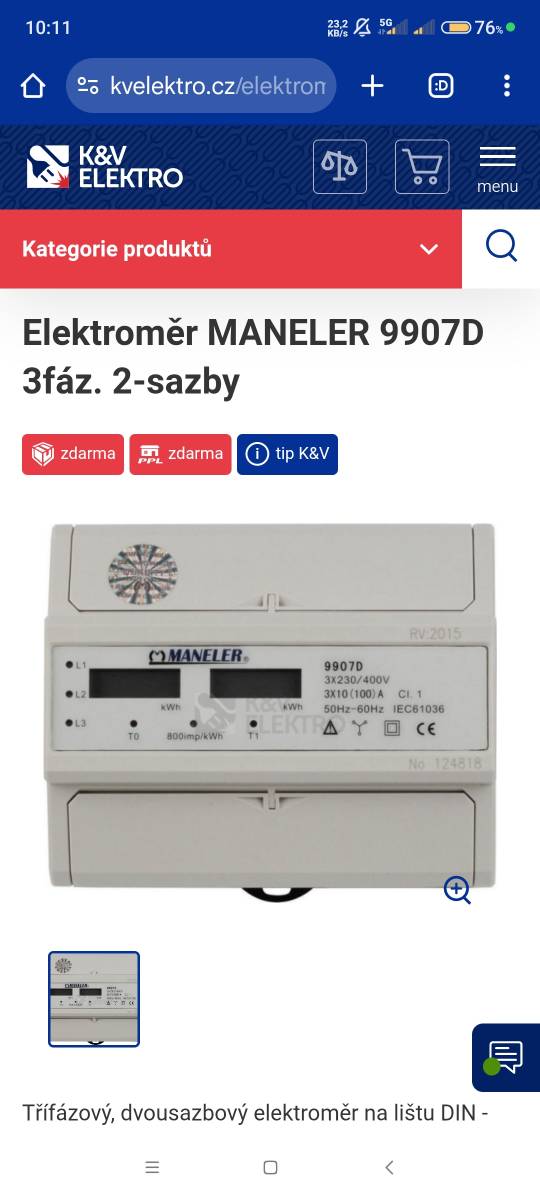

Přidal jsem si do své dílny elektroměr abych věděl spotřebu své dílny
Elektromer mi nenačíta spotřebovanou elektriku
Zapojil jsem L1 L2 L3 a N na elek. Svítí kontrolka TO

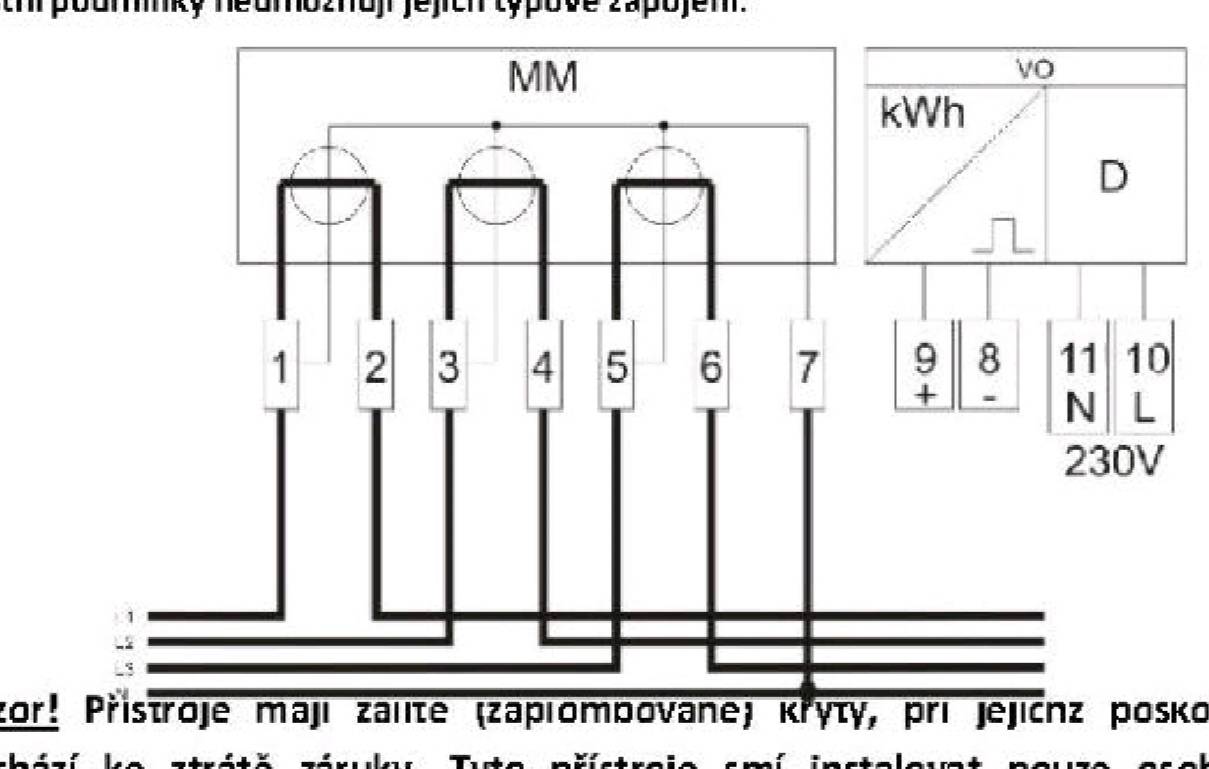

Dále nevím co mám zapojit na svorku 8.9.10.11
Děkuji za radu
3x
8 a 9 impulzní výstup pro další zpracování. Vpodstatě to, co signalizuje ledka blikáním může přes tyto piny zpracovávat nějaký další počítač, který Vám třeba bude zapisovat spotřebu a sazbu do grafu, atd...
Asi nevyužijete na 99%
10 a 11 slouží k přepínání nízkého a vysokého tarifu. Přepínate 230V jestli pojede jedno počitadlo či místo něj začne nabíhat druhé.
Běžně se zapojuje L fáze do tohoto vstupu přes 2A jistič a N pak je spínáno hodinama nebo dálkovým přijímačem HDO.
Piny 8,9,10,11 nemusíte využít vůbec, pokud stačí jedno počitadlo spotřeby a nepotřebujete zpracovávat impulzní data při chodu elektroměru.
Asi to máte zapojené blbě, pokud nenačítáte spotřebu nebo spotřebu nemáte či ji máte velice nízkou.
Kontrolka T0 a T1 ukazuje, které počitadlo měří a točí se (LCD). Když na 10 a 11 přivedete 230V, tak přepnete druhé počitadlo a pod ním se rožne T1, aby bylo poznat, které zrovna měří.
Si děláte srandu? Nebo fakt netušíte?
0x
doplněno 28.02.25 16:01:

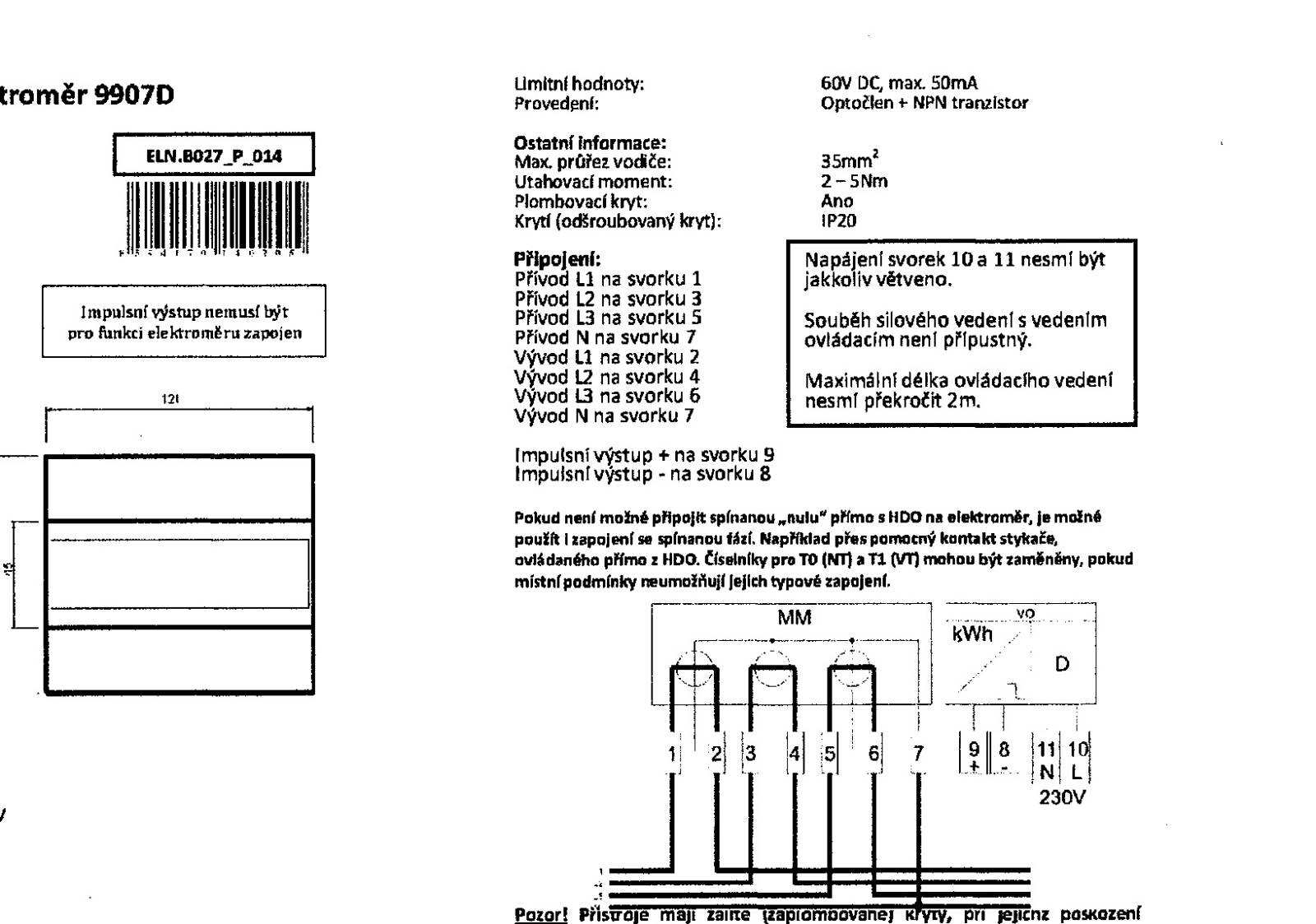

Teď jsem zjistil tuto informaci
Funkce LED diod L1, L2 a L3:
LED diody indikují proud v jednotlivých fázích. - neprotéká-li přes fázi proud, LED dioda nesvítí - jestliže proud ve fázi není dostatečně silný, dioda bliká - čím je proud, který protéká fází silnější, tím rychleji dioda bliká (je-li dostatečně silný, bliká tak rychle, že ji vnímáme jako by svítila). tady, první odkaz
0x
8-11 nemusíte zapojovat. To je výstup pulzů a přepínač sazby.
Měla by svítit indikace přítomnosti napětí ve všech třech fázích, pokud tam máte 3 fáze.
T0 odpovídá jednomu tarifu, měla by přibejvat spotřeba na počítadle nad T0; když přivedete napětí na přepínač sazby (10-11) mělo by se rozsvítit T1 a počítat se spotřeba na tom druhém počítadle.
Ještě mě napadá, nejsou u těch svorek 1,3,5 nějaké klemy, dřív na elektroměrech bývaly, ale byly z výroby propojené a tady to schéma taky nic o tom neříká.
