Neznal by někdo zapojení svorkovnice regulátoru zpa zepakomp (rozsah 0-20 mA), jedná se o skladový kus a potřeboval bych jej vyzkoušet.
0x
To se hledalo už v roce 2020 ...
K zobrazovacímu přístroji Zepax 40 je přidána regulační část a je z toho Zepakomp xx ...
Z principu funkce ZEPAKOMPU 70 až 73 plyne, že regulace je nezávislá na zobrazovací ručce, takže může být funkční i se zaseklou zobrazovací částí, na rozdíl od ZEPARISU kde je přímo snímána poloha ručky!
U ZEPAXU / ZEPAKOMPU (lineární motorek, tj. plochá stupnice) někdy stačilo vyčistit a rozhýbat vedení lineárního motorku, aby při naklápění odpojeného přístroje ze strany na stranu ručka (s motorkem) volně jezdila.
v této diskuzi jsou odkazy na uloz.to ... což už dnes je na nic, neb uložto sdílení zrušilo ...
---
K ZEPAXu je katalogový list tady (soubor PDF)
0x
Je to třísnímačový regulátor takže si můžete nastavit tři spínací / rozpínací body - hodnoty.
Snímače veličin - čidla, převodníky se zapojují různě, ale vždy někam na svorky 1 až 4.
Rozsah 0- 20mA patří mezi tzv. "unifikované signály", plus je na svorce 2 a mínus na svorce 1. Vy bohužel nemáte přístroj v provedení pro přímé připojení teplotního čidla (termočlánek, odporový teploměr) ale pro proudovou smyčku. Ono se to dá vevnitř přístroje různě přepojovat, i měnit rozsah stupnice, ale přístroj se musí otevřít a přepájet dráty, popřípadě vyměnit určité odpory, a to přesně podle schématu v dokumentaci.

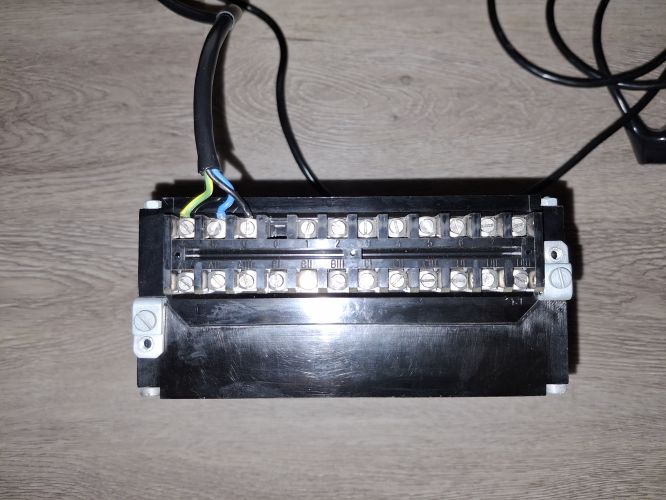

Na svorkovnici dole jsou kontakty dvojitých přepínacích relé

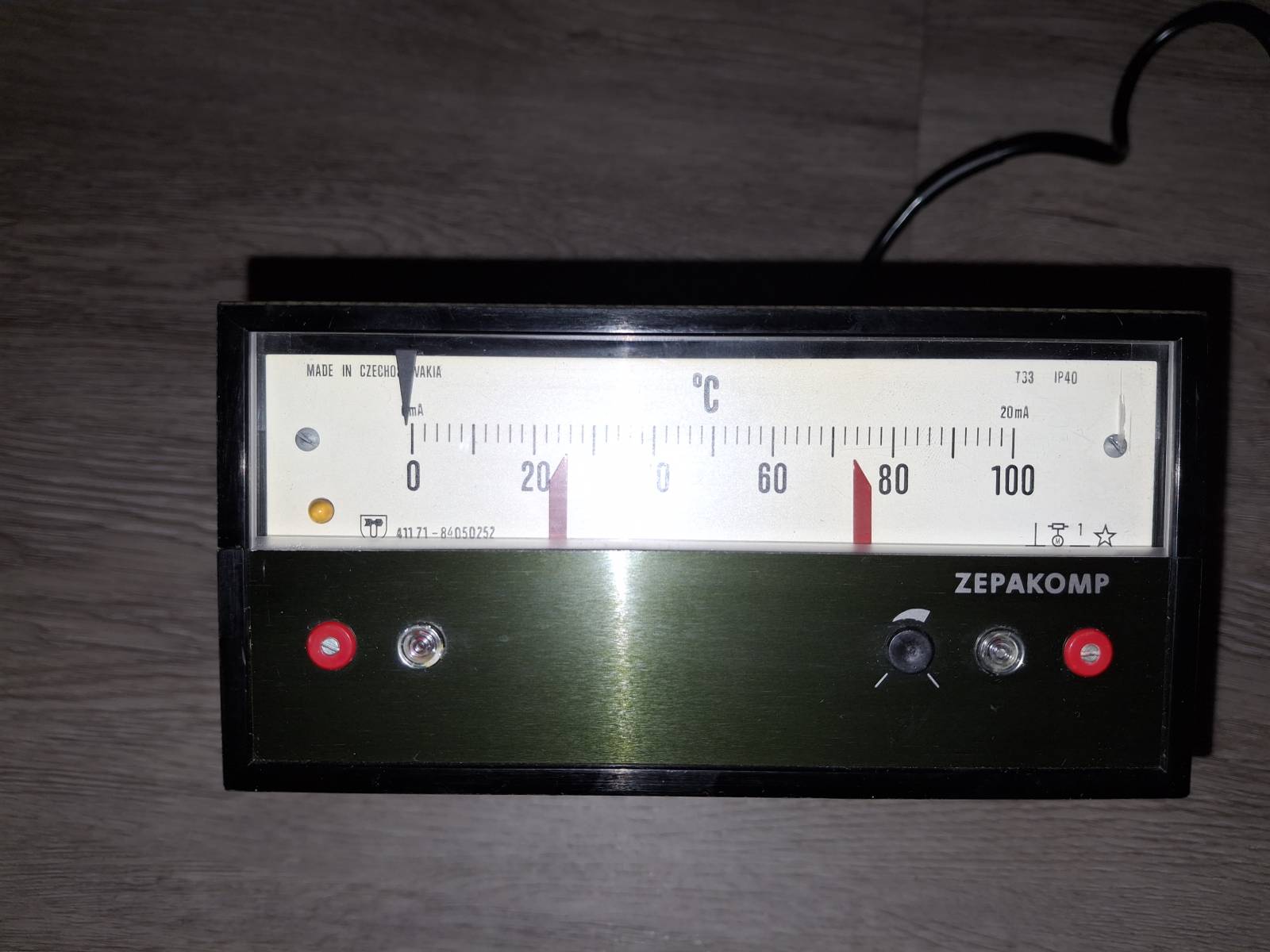

1. snímač hodnoty (levá červená ručka), první relé:
A II je střední (přepínací) kontakt, A I je rozpínací, A III spínací kontakt
B II je střední (přepínací), B I rozpínací a B III spínací
2. snímač hodnoty (pravá červená ručka), druhé relé:
C II je přepínací, C I rozpínací a C III spínací kontakt
D II je přepínací, D I spínací a D III spínací kontakt
3. snímač hodnoty - není "vidět", třetí relé:
je odvozený od nastavení druhého snímače (pravé červené ručky), nastavuje se černým potenciometrem se šipkou na čelní straně. Je to pouze spínací kontakt, je mezi svorkami 5 a 6 v horní řadě svorek.
V podstatě pokud máte laboratorní zdroj, který se dá nastavit jemně v módu "konstantní proud" rozsah mezi 0- 20 mA, tak vám přístroj ukáže černou ručkou hodnotu mezi 0 mA = 0 stupňů C a 20mA = 100 st. C.
Anebo regulovat napětí zdroje, přes nějaký odpor a kontrolní miliampérmetr - a přístroj ukáže to samé.
Váš přístroj se připojí mezi svorky 1 (-) a 2 (+)
