omlouvám se,že znovu pokládám otázku týkající se zdrojů.Mám kromě již v minulém příspěvku zminěném zdroji ještě jeden u kterého svítí stále kontrolka CC,jako když se spojí hroty.Výstupní svorky jsou přes pípák ve zkratu.Otázka moje je,na destičce na které jsou upevněné výstupní svorky je umístěn smd rezistor s označením RO18F,což by měla být hodnota 18miliohmu.Když ho změřím multimetrem,tak ukazuje nulový odpor,tudíž zkrat.Je to prosím proto,že hodnota je tak malá,že ji multimetr nezměří,nebo bych měl naměřit již zmíněných 18Mohm?
Může být tento odpor příčinou,že u zdroje nejde regulovat napětí?Moc děkuji.
2x

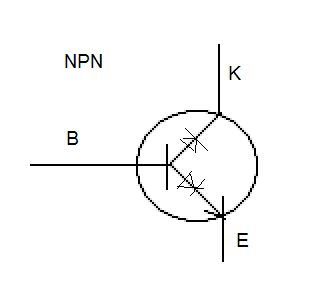

Návod jak určit tranzistor a možné závady:
Nakreslete vývody tranzistoru při pohledu zespodu nebo zhora na plast u výkonových
Najděte dva vývody tranzistoru, které jsou propustné proti vývodu třetímu měřením odporu a hodnoty si zapište. / Přepínejte rozsah od nejmenšího k největšímu a zapište nejmenší zjištěný odpor/.
Poznamenejte si polaritu propustností pomocí nákresu diod do nákresu pouzdra tranzistoru.
Podle směru propustností určete typ tranzistoru PNP (NPN)
Změřte na rozsahu označeném diodou napětí při němž dojde k otevření přechodu tranzistoru a zapište hodnotu ve Voltech (např. hodnotu 546 zapíšeme jako 0,546V).
Meření na rozsahu "Dioda"
Určete typ tranzistoru germaniový nebo křemíkový podle velikosti otvíracího napětí, předpokládáme-li že:
A) germaniový přechod se otevírá při U= 0,2 až 0,4V
B) křemíkový se otevírá při U= 0,45 až 0,7V
Měření odporu v propustném a nepropustném směru:
Určete emitor a kolektor tranzistoru platí-li:
A) U křemíku je přechod odpor báze-emitor < báze - koletor
B) U germania je přechod odpor báze-emitor > báze - koletor
Tím je určení tranzistoru ukončeno.
Možné závady:
Jeden nebo oba přechody propouští v obou směrech , jeden nebo oba přechody tranzistoru jsou proraženy
Jeden nebo oba přechody nepropouští v obou směrech , jeden nebo oba přechody tranzistoru jsou přerušeny.
Měření odporu.. poměr minimálně 1: 1000
Takže +B-E -propouští k emitoru= malý odpor a opačně velký odpor
+ na B-K - velký odpor, opačně malý odpor
Pokud je to jinak je vadný
2x
Ano je tam jako výkonový člen. Přemostit nedoporučuji odejde ten co ho řídí, není dělán na výkon.
Na výstupních svorkách cca 8V i při vytočeném potenciometru na nulu,v asi půlce otáčení se opět rosvítí červená led ,kde může být problém?Děkuji.
Tak základní problém je v tom že to nemohu proměřit a že není dokumentace, nenašel jsem..takže radit jde ztuha..
Na YT najdeš schemata podobných analogových zdrojů. Ale proč? Jak píšu v příspěvku nahoře- Ten kdo nemá základní
znalosti v elektronice (neví ani jak funguje tranzistor, natož operační zesilovač apod), tak to ještě více zmrší.
Kol 1500,- je nový zdroj s 2 letou zárukou.
2x
Botaniku, smiř se stím, že to sám dohromady nedáš, ani kdyby ti radilo 50 rádců. Chybí ti základní znalosti. Být tebou,
koupím nový zdroj za 1500,- a máš na něj záruku 2 roky. Ten kdo neví co dělá a proč to dělá ,tak mi věř že nemá šanci!
Jinak na YT jsou podobné analogové zdroje rozebírány a věř, že to není sranda ani pro ty, kteří mají znalosti.
Koncový stupeň s výkonovým tranzistorem je řízen obvody, kde se používají IO, operační zesilovače, dále se porovnává
s referenčními napětími apod... No a rady na dálku?
0x
Nepletete si jednotky? "miliohm" (0,01 ohmu) není zdaleka "Mohm" (1000000 ohmu). Obávám se že 1 miliohm žádným běžným multimetrem změřit nedokážete.
1 miliohm je prakticky zkrat, takový rezistor by byl v běžném zařízení v podstatě zbytečný.
Označení RO18F mi na googlu vyhodilo hodnotu,kterou jsem napsal.Možná se pletu,nicméně hodnotu odporu jsem naměřil 0,takže nevím.Děkuji.Omlouvám se,na konci mělo být miliohm a ne Megaohm.
Jsou to jenom dohady - není to snímací odpor 0,18Ohm. Kde je zapojen, jakou má wattáž (no pokud je smd zak asi mW)
Schema zdroje není? 0,18Ohmu = 180mOhm a běžným multimetrem těžko měřit. Pustit skrz něj proud a měřit úbytek napětí- ale bacha na výkon, abys ho neodpálil teplem... Joooo Magdone a miliohm není 0,01 Ohm ale 0,001 Ohmu!
0x
D se značí diody Měřením diod jednou i druhou polaritou Dobra ukáže kolem 0,7 při správné polaritě a nekonečno při nevodivém stavu.
0x
KD602 bez záruky použít lze Uke 110V Pk 35W na chladiči...
doplněno 08.02.25 10:39:
Ten zdroj nemá nějaké typové označení, že by se pohledala dokumentace?
Dobrý den,můžu ještě poprosit o radu,tranzistor,který byl již zmíněn je tam proto,aby bylo možné regulovat výstupní napětí?Tudiž funguje,jako jakýsi ventil,který se otvírá a zavírá dle přivedeného napětí na řídící nohu?Lze pro vyzkoušení přemostit,abych dostal napětí na výstupní svorky?Moc děkuji a omlouvám se za možná hloupý dotaz.

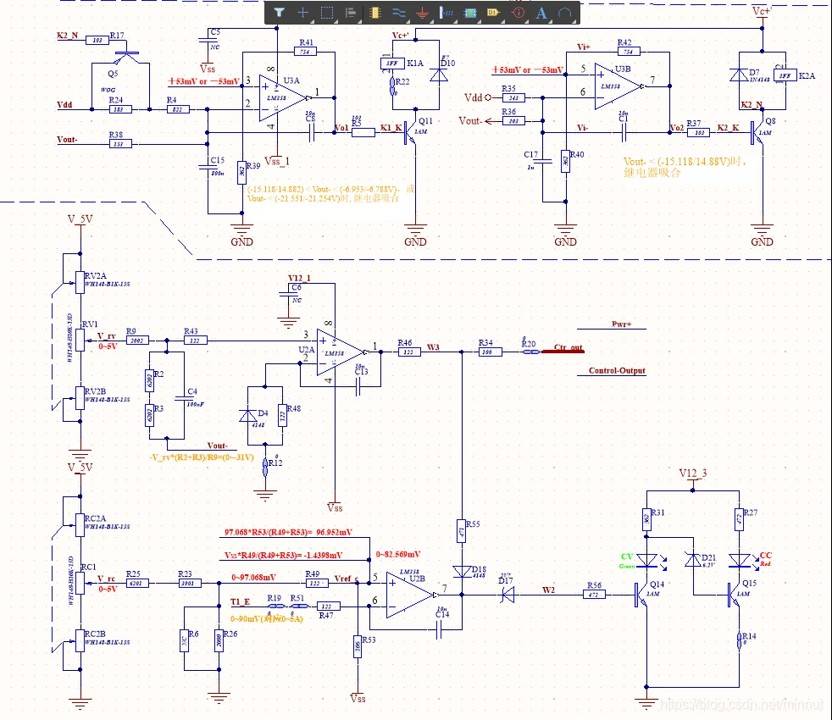

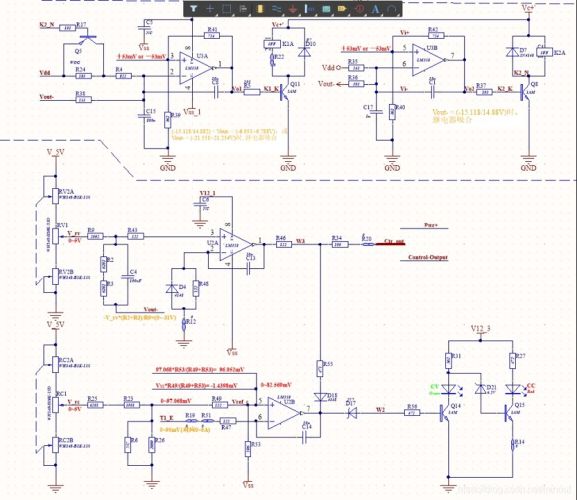

Zkuste se podívat sem reddit.com/...
Teoreticky je to shodný zdroj, jen je dvojnásobný. Možná se z těch schémátek dá něco vyčíst.

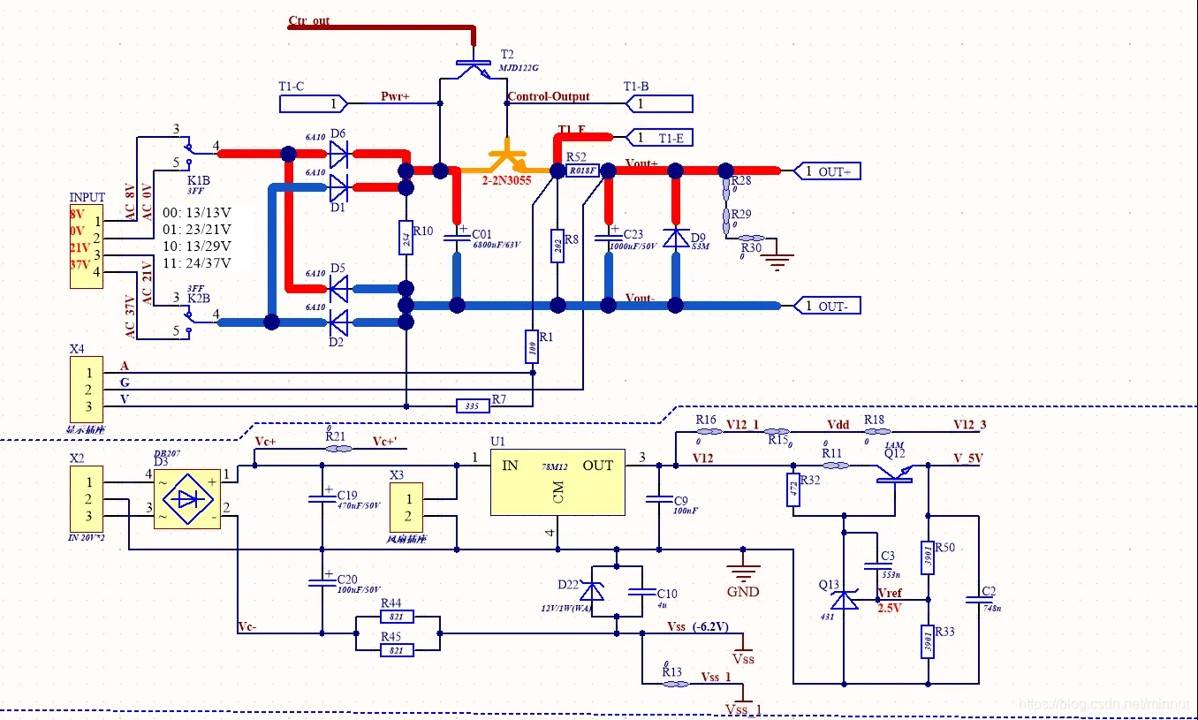

Na tom schémátku z linku je na výstupu použitý tranzistor 2N3055 s výk. ztrátou 115W. Pokud by to tedy měl být tranzistor NPN. Ten má pouzdro TO3, takže pokud ten původní byl v pouzdře TO220, musel by se chladič upravit (anebo dát nový).
Jinak podobný ekvivalent by mohl být také třeba KU605 (50W), 2N5886 (200W), atd...
