U spínaného zdroje padá napětí

23.01.25 17:57

Neuvedl jste typ. Jsou zdroje, které nějakou minimální zátěž potřebují. Pak tam bývá uveden rozsah zatěžovacího proudu, např. 0.1 až 1.5 A.

111®

23.01.25 19:11

Lze předpokládat že zdroj má na výstupu předzátez. Takže napětí naběhne a když zdroj zjistí ze odběr se rovná téměř 0, uvede se do klidu a napětí na predzatezi začne klesat. A oři zátěži pak drží. To je normální stav.

nonek®

23.01.25 16:26

Klesá bez zátěže na výstupu? Pak musíte hledat chybu "uvnitř" zdroje, v jeho součástkách. Bez měření není vedění...jako obvykle, jak připomíná jeden rádce

jarmil

23.01.25 16:36

Pro nonek.
Zdravím a děkuji za navedení,připojil jsem zátěž a zdroj drží.Jenom pro info,proč jsem bez zátěže naměřil klesající napětí?Děkuji.

bery®

23.01.25 16:48

Může být vadný výstupní filtrační kondik a částečně ho nahrazuje buď kondik ve spotřebiči, nebo aspoň zátěž spotřebičem tvořená pochyta napěťový špičky, který zdroj vypinaj. Každopádně neco v něm je špatně a nejspíš to bude ten kondik. Pokud jeho funkci supluje ten ve spotřebiči, asi taky brzo odejde.

jarmil

23.01.25 16:54

Pro bery,
děkuji za informaci,takže pokud je zdroj ok,musí být na výstupu stále napětí i bez zátěže?Já použil jako zátěž 12V žárovku,protože zdroj je 12V.Děkuji za info.

millcom®

23.01.25 17:20

To klesající napětí na výstupu bez zátěže Vám ukazuje displej na zdroji, anebo jej měříte externím voltmetrem?

jarmil

23.01.25 17:22

Pro millcom,
napětí jsem měřil multimetrem.

millcom®

23.01.25 17:41

a nebyl náhodou rozsah na multimetru přepnutý na měření střídavého napětí namísto stejnosměrného?

bery®

23.01.25 17:46

Ano, pokud nejde o nějakej atypickej zdroj, měl by standardně běžet i bez zátěže, takovouhle vlastnost měly, pokud vím, snad jen některé počítačové AT zdroje, že bez zatížení 5V větve neudržely napětí a vyply.

jarmil

23.01.25 18:36

Zdravím,
multimetr byl přepnut na dc napětí,jde o normální zdroj,podobný jako větší nabíječka na telefon,dává se přímo do zásuvky.

ttt

23.01.25 21:07

Tohle dělá vadný kondenzátor. Ten největší co tam je.
Je nafouknutý?

jarmil

24.01.25 07:04

Zdravím,
právě,že nafouklý není ani jeden kondenzáror,polovodiče taky ok,zdroj po otevření vizuálně naprosto v pořádku.Děkuji.

bery®

24.01.25 08:07

Nemusí být viditelně nafoukly, může být klidně vyschlý nebo i přerušený, je potřeba změřit kapacitu, ideálně i vnitřní odpor, stoprocentní je to s kondikum vypájeným z desky. Pokud není měřák s funkcí měření kapacity, aspoň trochu o základní ne/funkci kondiku napoví nabití na par voltů a buď odpovídající žárovička (krátce blikne), nebo v nouzi aspoň jiskra při vybití do zkratu ...

jarmil

24.01.25 08:22

Pro bery
Děkuji,jak bude chvilka,zkusím ho vypájet,jedná se konkrétně o vstupní kond?

hujerbratr

24.01.25 09:06

Dle mne to může být i výstupní-po usměrnění za shotkydiodou. Bacha vstupní kond se nabíjí až ke 400V !Jak píše rádce

měřit kapacitu případně ESR. Při tvých znalostech bych se do toho nepouštěl,než tě to přizabije!

bery®

24.01.25 10:21

Jarmil: výstupní! Podle chování zdroje to na něj vypadá, navíc vstupní odchází úplně výjimečně. Bez něj by zdroj určitě nejel v zátěži.
A ještě mě napadá k orientačnímu vyzkoušení jeho ne/funkčnosti - k výstupu prostě provizorně přidat nějakej kondik s kapacitou řádově pár stovek uF na aspoň 16V a pokud takhle zdroj poběží i bez zátěže, je jasný, že mu "chybí" funkční výstupní kondik.

24.01.25 10:40

Pánové, já nechápu, proč tu řešíte možnou závadu, když je možné, že je to vlastnost. Ovšem to nezjistíme, dokud se tazatel neuráčí sdělit typ. Popis typu " 12 V 1,5 A "jako větší nabíječka na telefon" je opravdu nedostačující. To na tom boxu není žádný popis?

bery2

24.01.25 11:51

Že jde o vlastnost samozřejmě pořád vyloučit nejde, ale z popisu usuzuju na běžnej spínanej adaptér a tam bych to nepředpokládal, aspoň jsem se s takovým nesetkal.

jarmil

24.01.25 12:23

Zdravím všechny a děkuji
jedná se o zdroj MOSO,modelMSA-C1500/C12.0-18P-DE

24.01.25 13:14

Aha, takže je to starý, asi vysloużilý zdroj. Přímo tento jsem nenašel, ale blízký typ má fungovat od 0 A, tak budeme předpokládat, že tento taky. Problém může být v tom, že výstupní koďan, i když nevypadá poškozeně, má už zmenšenou kapacitu, nebo zvětšenou impedanci. Zdroj pak naprázdno naběhne rychleji, regulace nestihne zareagovat, takže napětí překmitne a obvod to pak vybodnotí jako přepětí na výstupu. Asi bych ten koďan naslepo vyměnil za kvalitní. Může to být samozřejmě i něco jiného, ale je otázka, jestli se tím pak dál bavit.

jarmil

24.01.25 14:26

Pro tomkk.
Děkuji,zkusím a uvidím,děkuji všem.

millcom®

25.01.25 18:00

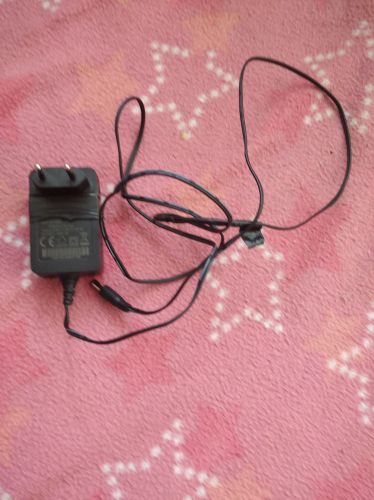

... když na tu fotku tak koukám a vidím izolačkou opásanou krabičku zdroje a zřejmě i opravovaný kabel, asi bych to řešil směrem na separaci odpadu a přemýšlel o koupi nového. Na netu jsou jich stovky a cena začína i na 60-ti Kč - viz např. zde: hadex.cz/...

Je jen třeba dát pozor na velikost výstupního konektoru (5,5/2,5 nebo 5,5/2,1 anebo 4/1,7, apod.)

25.01.25 18:45

Souhlas.

Skočit na otázku
Vložit novou otázku

lll

24.01.25 17:28

Lidi, když ten zdroj funguje, a zařízení napájí, tak proč do toho bude hrabat?
Nech ten zdroj být a používej ho jako dosud!

bery2

24.01.25 18:05

Tak třeba už z důvodu,co jsem uváděl. Pokud je v háji výstupní filtrační kondik, jeho funkci omezeně nehrazuje kondik v napájeném zařízení, to ho přetěžuje a může brzo odejít taky. Navíc neodfiltruje všechny špičky ze zdroje (ty ohrožují spotřebič) a nejpozději v okamziku, kdy to vzdá úplně, odejde i napájený přístroj. Tak asi tomuhle je lepší předejít včas

24.01.25 18:09

Jak píše bery2, prvně z toho poleze signál s velkou AC složkou a až to odejde úplně, tak není záruka, že to bude bez průšvihu.
