Zapojení varné desky

Od: mikesd 11.01.25 09:37 odpovědí: 30 změna: 15.01.25 06:53

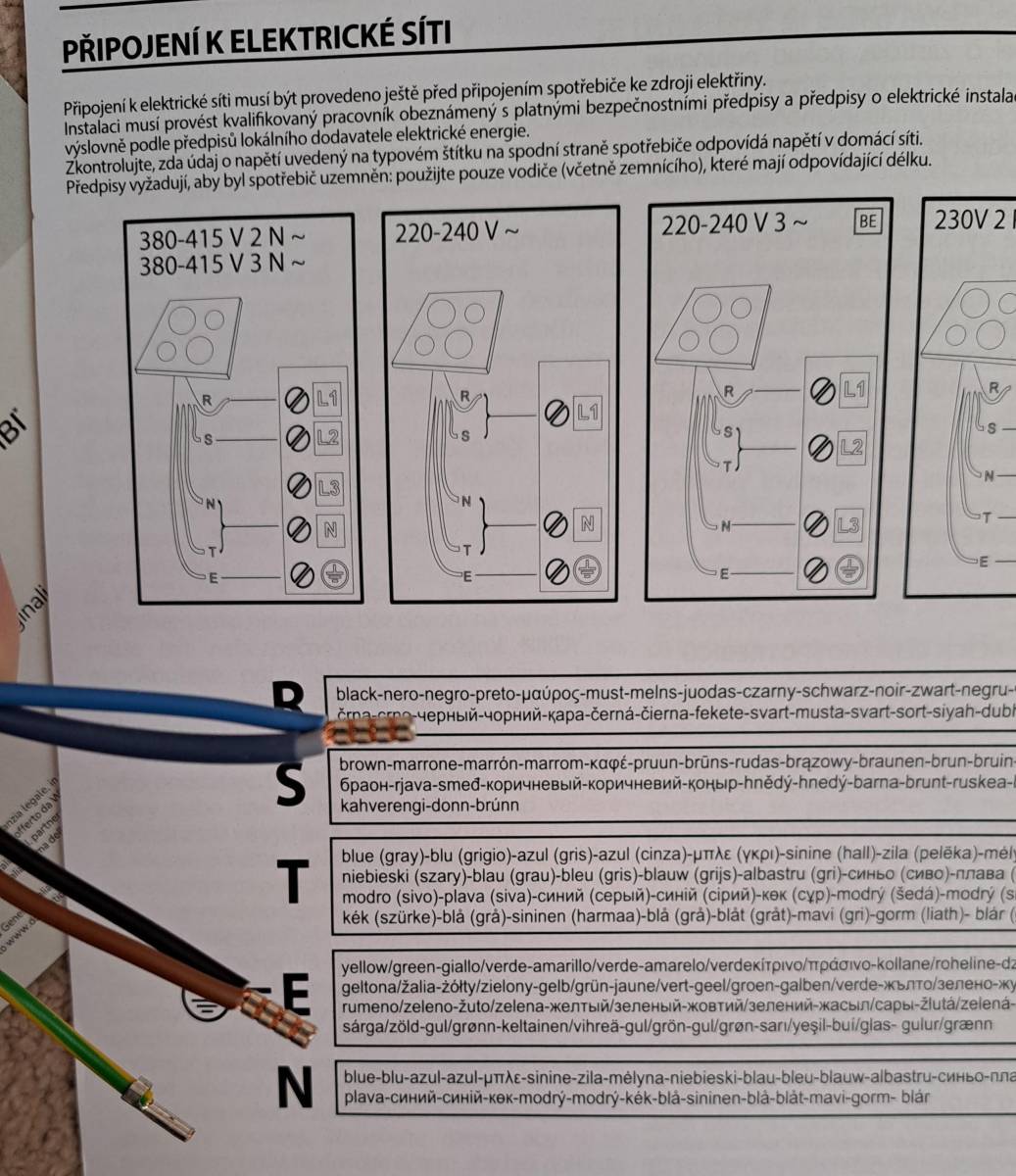

Dobrý den, prosím o radu k zapojení varné desky (400 V). Nyní máme stávající desku připojenou přes samostatné kablíky (černá a hnědá zvlášť RS), stejně tak NT). Na nové desce jsou ale tyto kabely spojené dohromady viz foto (RS a NT). Je možné to zapojit do stávajícího vnitřku? Příp. jak. Nebo je potřeba nějaká úprava. Moc děkuji.

Odpovědět na otázku Skočit na nejnovější odpověď

30 odpovědí na otázku

Řazeno dle hodnocení

jir

11.01.25 14:30

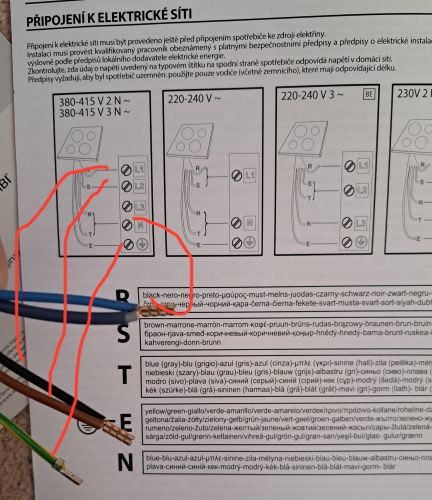

Mělo by to být zapojeno podle prvního obrázku - třífázová síť 400V. Tak byl zapojen i starý sporák. Podle druhého obrázku to nejde, protože jističe, které jsou na to potřeba, se běžně v domácnostech nepoužívají. Zapojení podle 3. a 4. obrázku také nejde použít, protože třífázové sítě 230V se u nás nevyskytují.
Důrazně doporučuji svěřit to někomu, kdo se v tom vyzná a dá vám razítko.

[přidat komentář]

danicek®

11.01.25 10:53

Kabely máš připravené pro jednu variantu, jestli ti vyhovuje jiná možnost, nic ti nebrání si to upravit. Ale je potřeba správně zapojit obě strany, jestliže teď zapneš vypínač, ozve se jen velká rána. I proto výrobce doporučuje zapojení profesionálem, ti si takovéhle věci ohlídají.

mikesd

11.01.25 11:02

Jakože nyní je to připraveno na 230V a pokud chci na 400V, musí se vyměnit i za jiný kabel? Nechám na elektrikáři to vypadá. Jen ať vím.. Měl jsem za to, že kabel z varné desky by měl být připravený i na variantu pro 400V.

11.01.25 11:57

Museli bychom vidět obě strany kabelu, oba konce...

Vážně chceš riskovat úraz, případně zničený spotřebič na který ti neuznají záruku?

nechápu z čeho ty spojený konce kabelů fotíš? Jo aha, to bude asi jenom dneska a používá jenom dvě fáze, no tak modrý je nulák barevný je fáze a zelenožlutý je zem.

V takovém případě pokud to tak je tak rozdělíš ty barevný Fázový a každý připojíš na samostatnou fázi: Pro zjednodušení na hnědý a černý to co máš ve zdi.

Ten 3. tmavě zelený, ten se používá pro troubu.

hlada®

12.01.25 08:49

@mekesd Z výroby je to upravené tak, aby se kabel nemusel měnit. Spojení R+S a N+T je připravené pro jednofázové připojení. Při dvoufázovém se R a S rozpojí a černý a hnědý se připojí zvlášť na dvě fáze. Tělesa pracují jen s fázovým napětím. Označení 380 V může být na první pohled matoucí. 380 V se nepoužívá. Když už se v tom budete šťourat, tak by nebylo od věci svorkovnici otočit a kabel dát pod odlehčovací sponu.

[přidat komentář]

hujer

11.01.25 09:41

Co řešíš? Máš to namalovaný přímo od výrobce. Ale hlavně, když si to připojíš sám, kdo ti dá razítko, abys měl platnou záruku?

mikesd

11.01.25 10:24

Řeším to, jestli je potřeba ty spojené kabely rozpojit a připojit samostatně.

[přidat komentář]

111®

11.01.25 11:16

V žádném případě nemohou být vodiče spojeny tak jak je na obrázku. Ani dvě fáze dohromady ani fáze a nulám.

mirek*

11.01.25 12:05

Na tom obrázku je to připravené na 230V. To je dobře, že to je spojený. Když to potřebuje na 400V musí se kabel upravit dle schématu.

berger1

11.01.25 12:33

V žádném případě? Jenže to tak občas potkávám. Ty vodiče na fotce jsou připravené na připojení na jednu fázi, jenže to musí odjistit asi 32A a kdo to u nás ještě má? To je povoleno asi jen v Belgii. U nás se ten hnědý a černý rozpojí a připojí na první a druhou fázi, ten šedý a modrý vídám spojené jako pracovní nulu. Výrobce tomu říká "past na elektrikáře", pokud se to nezkontroluje a připojí to ve zdi barvu na barvu, je bezva šleha.

111®

11.01.25 13:15

Tak s ohhledem na vypínač to vidím na vyhození pojistek pokud to není někde ošetřováno jinak, což nevíme.

berger1

11.01.25 15:06

No, jestli to zapojí v tom vypínači, jak je na fotce a v desce podle druhého schématu, tak asi sbohem, desko... Oprava se zárukou kolem trojky, čtverky, bez záruky nějaký elektronik nadšenec do litru...

hlada®

12.01.25 09:23

@ 111® Také jsem na to zpočátku koukal divně, než mi došlo, že to je vstup do desky - spojení těles.

lll

12.01.25 15:07

Jo, ta šedá, to je dobrá past, to asi dost elektrikářů zpočátku zmátlo, ještě že je internet a dají se tyhle zvláštnosti konzultovat..

mirek*

12.01.25 16:14

Ta šedá je přeznačená na modrou.

111®

12.01.25 17:19

ale ve vypinači je na fázi, což jse ještě větší průs-er

[přidat komentář]

11.01.25 11:21

Málo informací a fotek, ty tomu zjevně vůbec nerozumíš, kdo ti dá razítko do záručního listu? Minulý měsíc tady jeden odpálil varnou desku, Místo nulák u tam připojil fázi a co se asi stalo – místo 230 V tam poslal 400 V

budeš další?

Zaplať kamaráda nebo elektrikáře nebo souseda pokud tomu rozumí. Ty s takovouhle otázkou se k tomu ani nepřibližují prosím.!

[přidat komentář]

trtr

11.01.25 14:50

Zdravím, opět jeden z deskou. Dneska dotaz na zapojení, zítra na to, co může být za problém, když deska "nejede", fakt nepoučitelní. Za tu cca 500,-Kč a odborné zapojení + potvrzení záruky můžete mít opravdu klid.

boban®

11.01.25 15:22

500 Kč?

mirek*

11.01.25 15:36

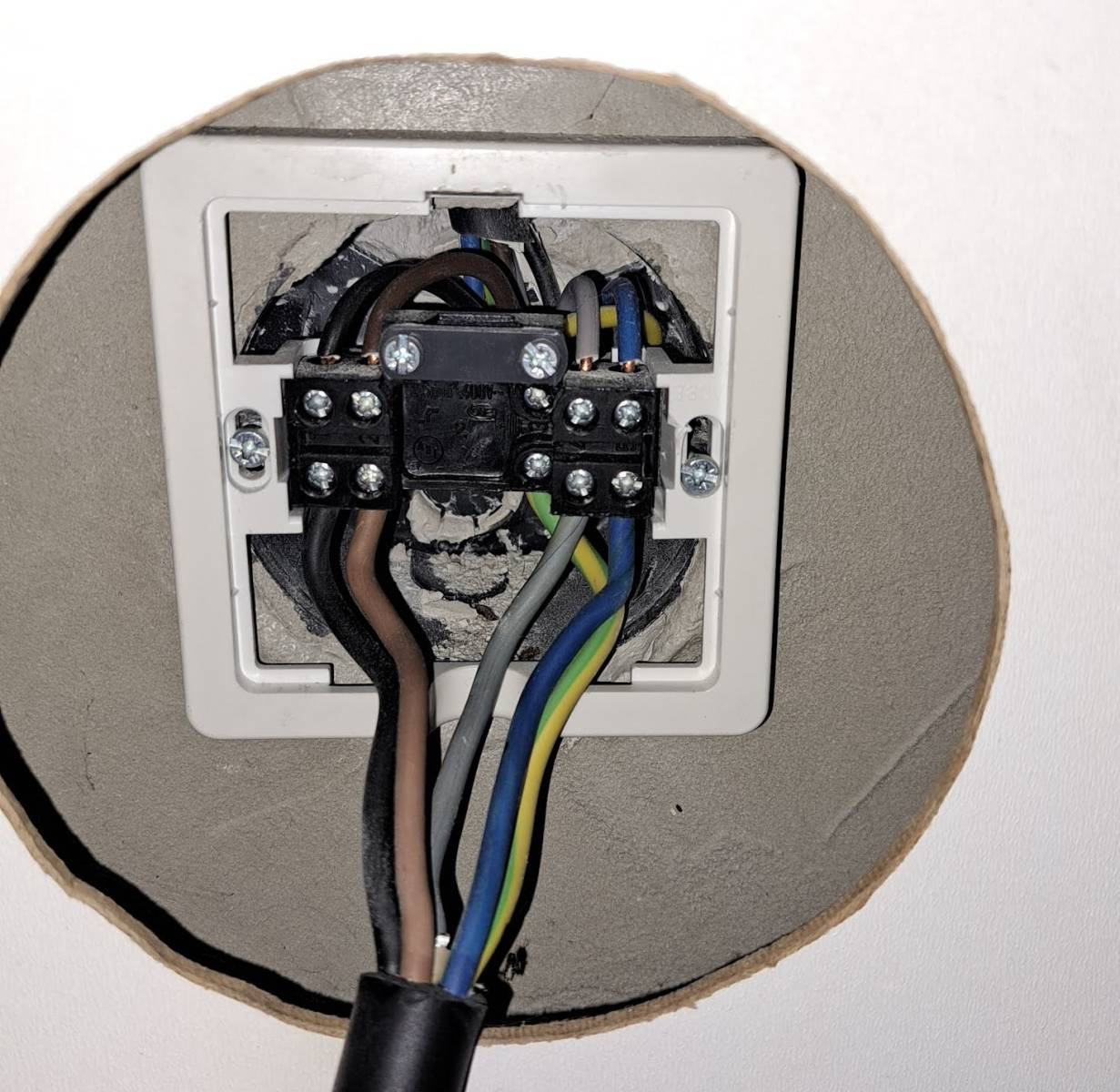

Za 500 kč dneska Vám nikdo ani nepřijede. Ale doporučuji tazateli si to nechat zapojit. Elektrika není sranda a není radno si s ní dělat pokusy. A co máte na té fotce ze zdi to je taky katastrofa, takhle se to vůbec nedělá.

mikesd

11.01.25 15:52

Díky všem za reakci. Najdu a nechám zapojit elektrikáře

jmlc®

11.01.25 15:54

Mám kamaráda - prodejce elektroniky a spotřebičů. Mezi jeho služby patří dovoz a odvoz spotřebičů a ZAPOJENÍ elektro do 400V. Toto dělal ještě minulý rok právě paušálem 500,- takže věřím, že ta částka je reálná.

mirek*

11.01.25 16:25

To mu bych věřil, ale že si to musíte u něj koupit...

boban®

14.01.25 17:27

Se nedivím, nějakou marži z toho prodejce má, DPH si taky stáhne

[přidat komentář]

12.01.25 09:33

Uplně jednoduchý, kabely rozdělit na jednotlivé barvy a zapojit jako je zapojena ta stávající. Takže barvu na barvu.
doplněno 12.01.25 09:37: Jen doplní že ten modrý nerozdělovat a zapojit tak jak je spojen s tím šedým, deska je dvoufázová…

jir

12.01.25 09:38

Barvu na barvu určitě ne, to by poslalo desku do věčných lovišť. Podívejte se na schema.

12.01.25 09:47

Pokud dobře vidím tak ve svorkovici připojím stejně jako původní desku s rozdílem že nová deska nepotřebuje třetí fázi a na schématu je že se má modrý s tím šedým nebo spíš je tmavě modrý připojit k N.

12.01.25 09:53

[přidat komentář]

miso®

15.01.25 06:47

Na strane spotrebiča Vám to už vytmavili iní. Ja ešte dodám, že na svorkovnici v stene môže byť zradný šedý drôt (zo “steny”). Videl som ho už zapojený ako tuplovaný stredový vodič, v inej kuchyni ako tretiu fázu.
Pod heslom “farba elektrinu nevedie”, nechajte to možno naozaj na elektrikárovi, ktorý aspoň bude tušiť, čo si zmerať.

15.01.25 06:53

Šedý ho zajímat nemusí, varná deska nemá šedý fázový vodič
