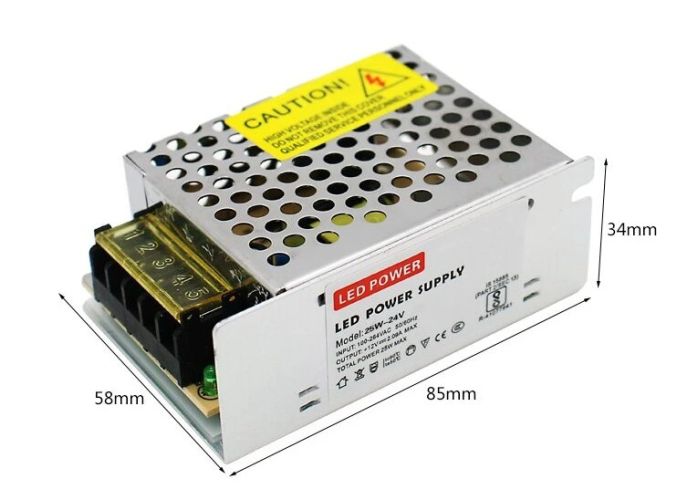

Tak hele: koupil jsem tuten zdroj Lyonzg. Bude napájet dvě Arduina a bude v piksle IP56. Jištěné to je domovním zásuvkovým jističem. Rozvod je TN-C. Takže nemám extra zem. Obrázek je ilustrativní, zdroj má 12V, 2A.
Otázka na elektrikáře zní: můžu teda nechat svorku č. 3 nezapojenou?
Prostě jen ano, nebo ne s případným vysvětlením, tak trochu "akademicky"
Pokud nevíte, nebo Vás dotaz irituje (pociťujete návaly horka) - neodpovídejte. Reakce typu : "zverte pripojenie odbornej firme alebo pracovníkovi znalému príslušných noriem" mi je k ničemu.
Jo, ještě popis svorky:
1 - L
2- N
3 - zem
4 -
5 +
2x
Na obr. nevidím značku předmětu II. třídy , takže bez ochrany zelenožlutého NE. Nevidím tam ani značku bezpečnostního trafa...
Souhlas. Zařízení I. třídy uzemnit! Bez PE , nebo PEN vodiče z toho děláš zařízení třídy ochrany 0! V ČR zakázána!
@111: Díky. Nakonec to asi budu muset zahodit, protože tam opravdu nemám co připojit. Jedině k tomu natáhnout "jitrnici" s ochranným vodičem PE. K zařízení, které bude mít tak 30 deka
hujer - taky dík.
0x
Proč? Protože při připojení takového přístroje do zásuvky, která má přehozené L a N může dojít ke smrtelnému úrazu.
Předpokládám, že tvůj udělátor bude přenosný a bude možné ho zapojit do různých zásuvek.
Tak dík všem.
Udělám to nakonec tak, že použiji třívodičový kabel s vodiči L,N a PE, ten nakouřím přes průchodku do krabice s "udělátkem" a připojím zdroj. Udělátko je plánováno stále na jedno místo, ale konstrukcí je samozřejmě jakoby "přenosné".
bude to komunikovat po eternet kabelu s dalším udělátkem, které jím bude i napájeno - a to bude venku, takže to fakt musí být precizní.
0x
Nic o tom nevis, tak se do toho nepoustej.
Ostatni radcove by v tomhle radit nemeli.
Nic o tom nevis*****Proto se obrací na poradnu. Ale kdo nechce radit, ten nemusí. Je to na každém, jak pomoci bližnímu.
Tebe jako radce si velice vazim, protoze co ctu komenty tak souhlasim.
Robine, "delam revizaka 20let ", OK, to je v pořádku, takže přesně víte, jak to má udělat, tak mu poraďte.
Já měl revizáka, který mi dělal revizi na pátý, stejný byt, a zjistil, že minulé revize napsal špatně jističe. Taky se nic nestalo.
Takže podle Vás, jak to má udělat?
0x
Na elektrická zařízení bys neměl sahat, když o tom nic nevíš.0
Cokoliv s kovovým povrchem, tedy 99,99 % výrobků s kovovým povrchem, musí mít zapojeno PE, a spojovat to PE+N ve výrobku myslím si že není dovoleno a ani rozumné, musí být 3 vodičový přívodní kabel! Cožpak se to nepíše v manuálu?
Ps: Ještě bych si to troufnul U pevného výrobků typu světlo, který je při montovány na stropě, Ale u přenosného bastlu raději ne! Protože nikdy nevíš kdo ho za 20 let a jakým způsobem použije
Píšu z mobilu,.skoro vždy.

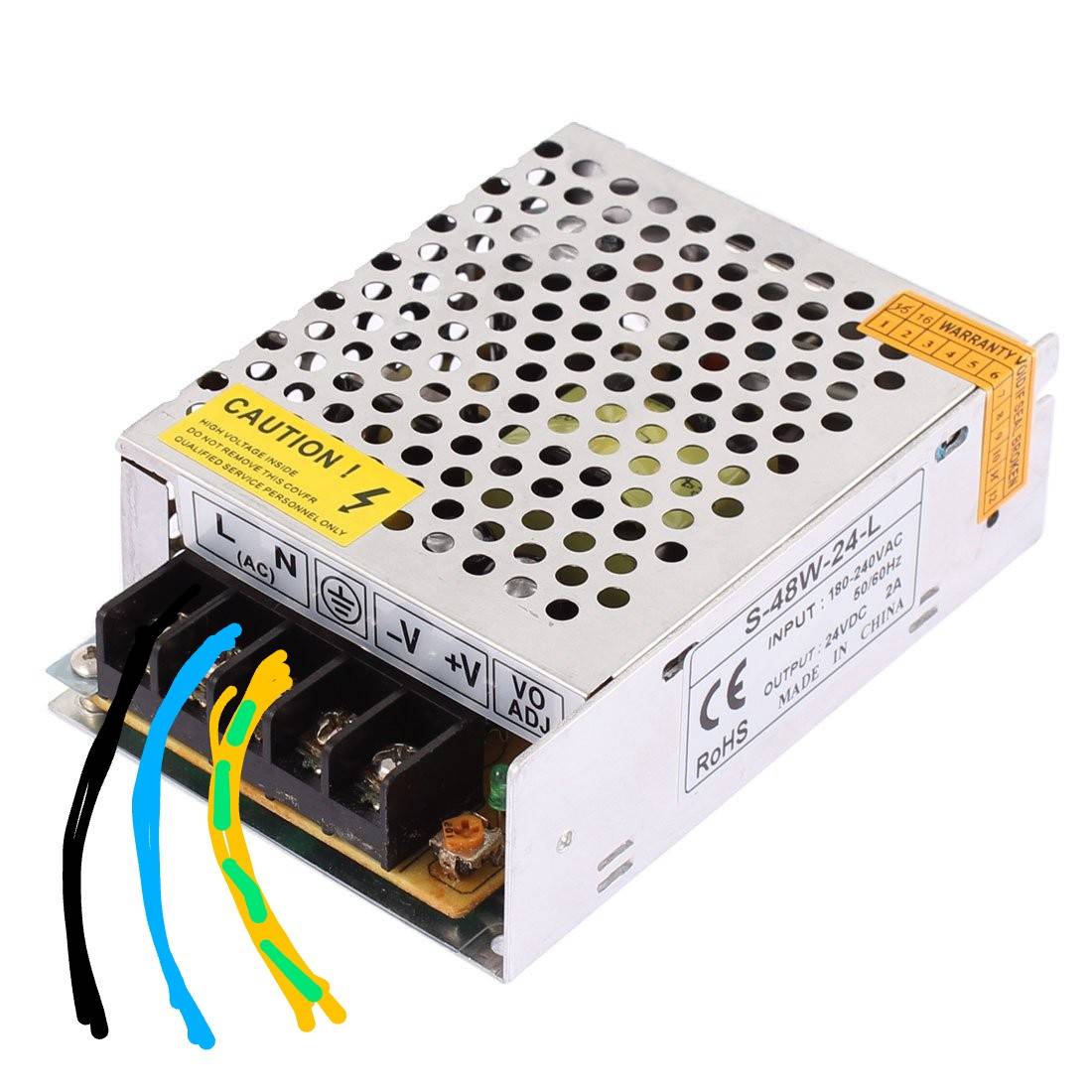

Ale to nejsou jen obrázky, celá má odpověď je špatně . Včetně dvouvodičové šňůry co jsem nakreslil. Je to zařízení I. třídy

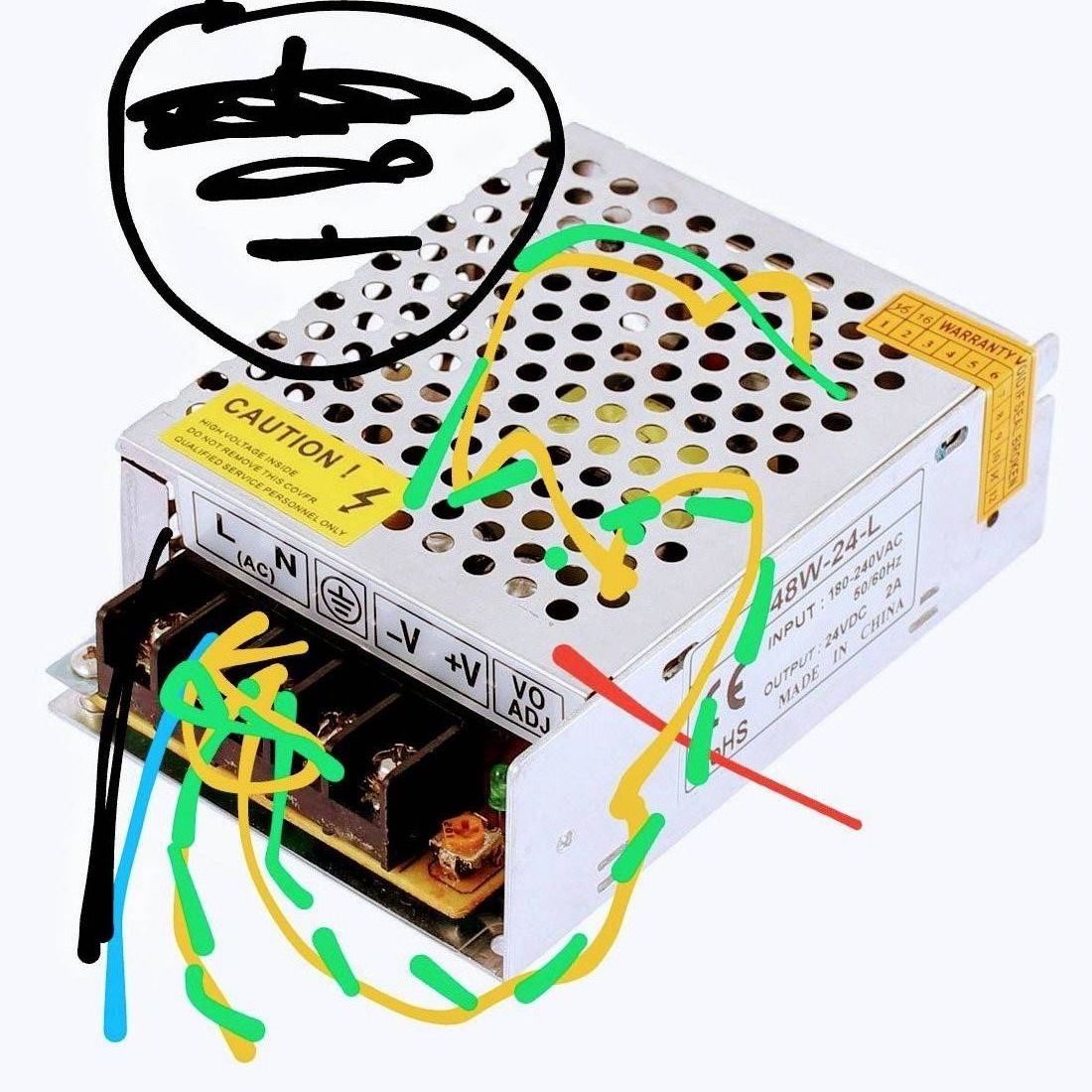

Milane, bude lepší tuhle celou mou odpověď smazat, i s obrázky. Kor ten první je na houby. Mimo jiný mu to v síti TN S vyrazí hned RCD
