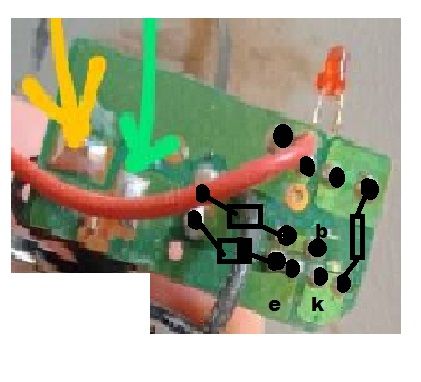

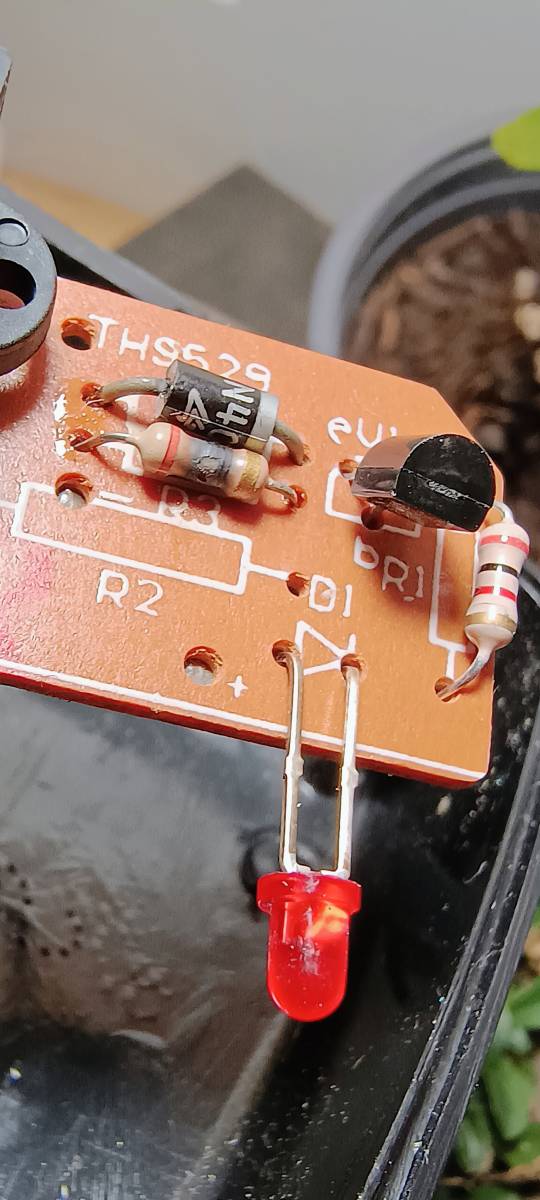

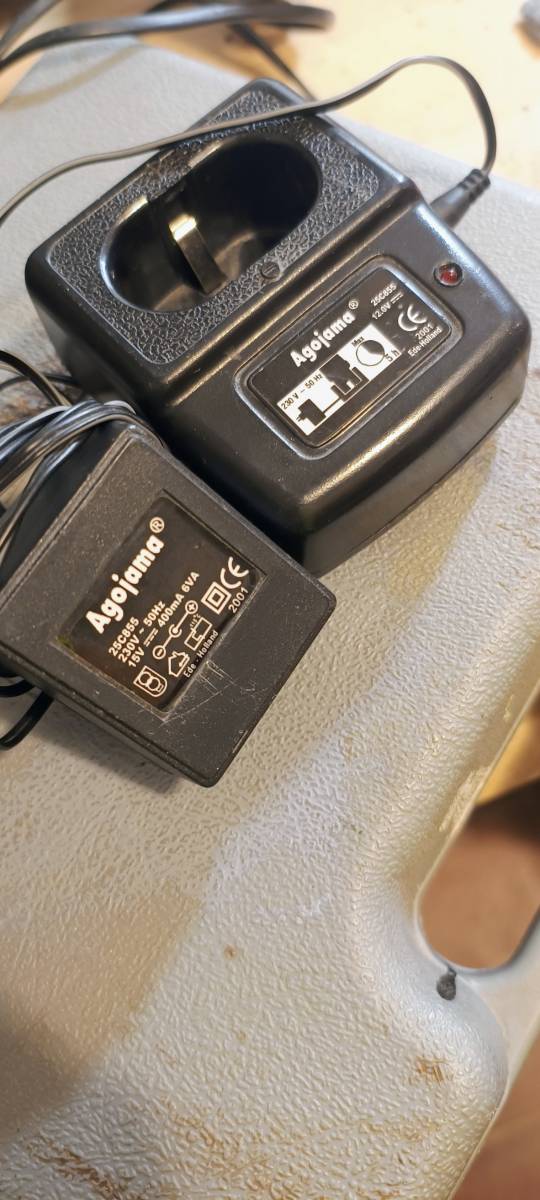

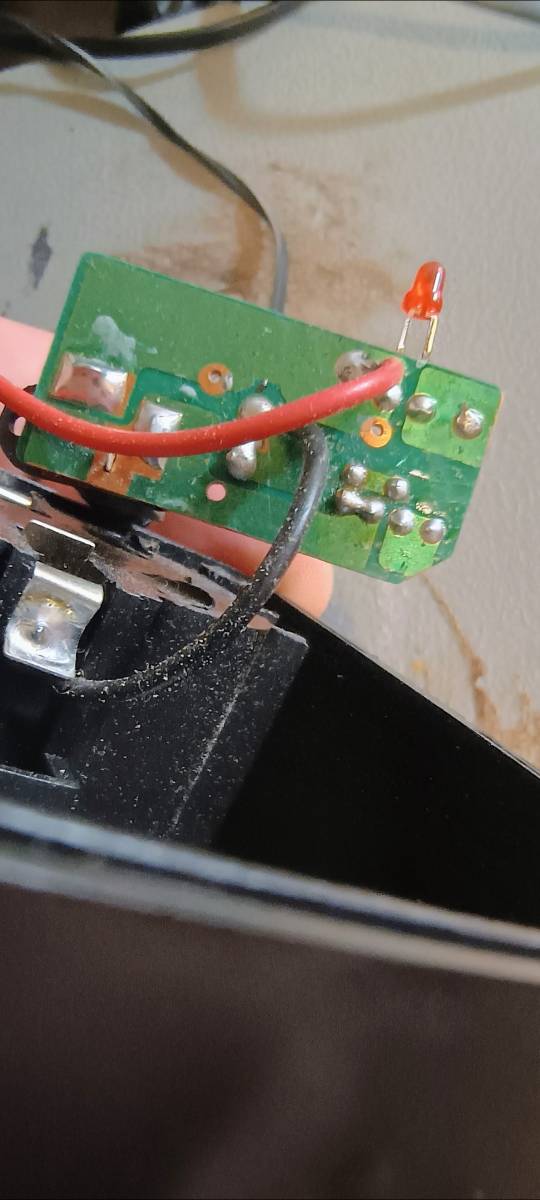

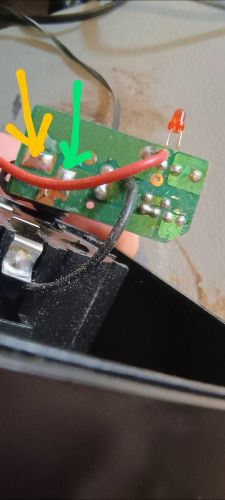

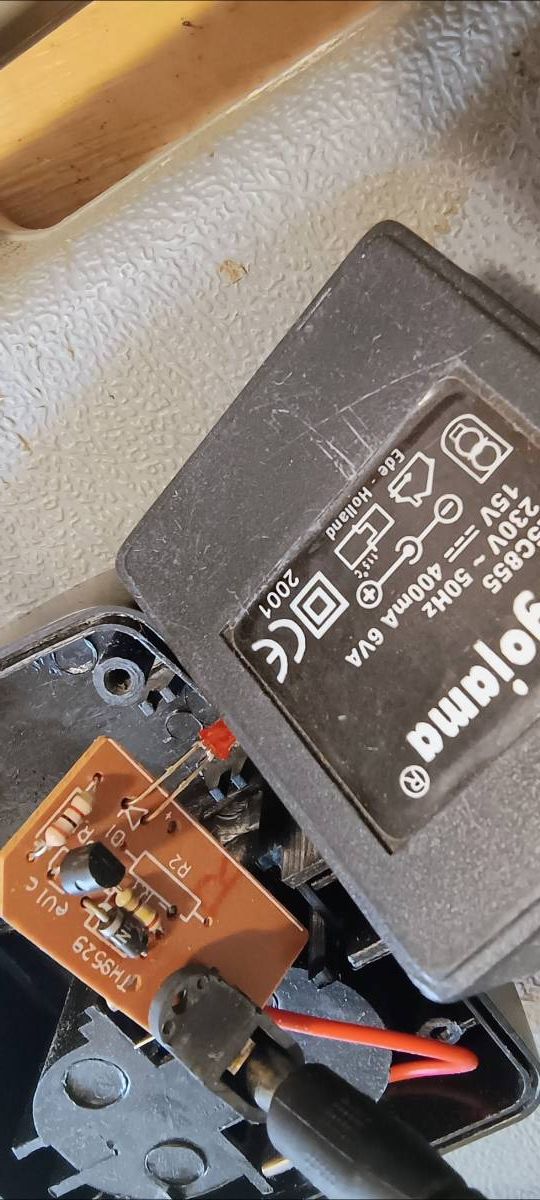

Nabíječka nabíjí příliš malým proudem. Nabíječka na Ni-Cd akumulátor 12 V do staré Aku vrtačky. Vždy byl adaptér (trafo) do zásuvky při nabíjení teplý. V poslední době jen vlažný a akumulátor se nabíjí extrémně pomalu, sotva se taky zahřeje. Samotny adaptér do zásuvky je v pohodě a při krátkým proměření umí dát 1.8A (do zkratu) , ale spolu s nabíjecím stojanem(má minimum součástek, vůz foto) nabíjení moc nefunguje, nabíjecí proud je asi 30mA(když zapojíme do obvodu akumulátor do vrtačky, měřeno dvěma multimetry. Špatný kontakt jsem nezjistil. Že by vadný tranzistor? Akumulátor má jen dva kontakty,.není tam kontakt T ani S. Prostě dvoupólová nabíječka, bez autoregulace Dělám jen silnoproud, v tomhle se tak nevyznám. Před 3 dny ještě nabíjení akumulátoru fungovalo, adaptér do sítě i akumulátor byly přiměřeně teplý. V dnešní době to nářadí není nějaký šlágr, to je jasný, ale chci to opravit Díky doplněno 14.12.24 13:24: PŘI "ZKRATU" celý nabíjecí soustavy dává jen 50mA. Chyba je opravdu v nabiječce doplněno 14.12.24 20:04: 1) dioda nad rezistorem ukazuje v přípustným směru 0.85V , v závěrným stavu mimo rozsah=dioda je OK 2) adaptér do zásuvky je v pořádku, připojil jsem ho přímo na akumulátor(bez držáku baterie), proud dobíjení cca 450mA 3) Ni-Cd akumulátor je taky v pořádku, změřil jsem ho i pod zátěží Všem díky za účast, chci to dotáhnout do konce, i když je to starý nářadí.
Díky, ale při zkratu nabíječky (adaptér+nabíjecí stojan) dává jen 50mA. To je fakt málo. Akumulátor má sílu. Sklíčidlo vrtacky těžko rukou udržet. Napětí akumulátoru naprázdno je 13.4V. Je ještě ve slušným stavu. Před několika lety repase u Avacomu
petrovic
Jak jsi doplnil, ze jsi zkousel zkrat s celou soustavou, tak je to jasne. Nabijecka.
Ak akumulator nabijete laboratornym zdrojom s obmedzenim prudu, tak funguje?
Napad testovat nabijacku skratom sa mi javi ako nestastny, to moze znicit aj dobru nabijacku. Postavit nahradny obvod by nemalo byt drahe ani zlozite, na rozdiel od lion nie su nicd / nimh prilis citlive.
Zkontroluju ji Nemyslím si, že by ale odešla při mé zkoušce zkratem, tu zkoušku jsem dělal až potom, co nabíječka nenabíjela, ani se nehřálo trafo do zásuvky.
A odhaduji, že ten tranzistor je zapojený na LED tak, aby když teče proud do baterie LED svítila. Teda při poklesu proudu (nabité baterii, nebo žádné baterii) by LED měla zhasnout.
Předně testovat nabíječku tak že se spojí výstup do zkratu není správné. Odzkoušejte i ten samotný zdroj pokud má na konektoru výstupní napětí bez zatížení kolem 15V, pak jej zkuste připojit například na žárovičku 12V z auta co se používá k osvětlení palubních přístrojů, pokud bude zdroj v pořádku odzkoušejte acupack. Změřte jak už bylo psáno výše tu diodu, pak oba rezistory a jejich hodnoty porovnejte podle jejich proužků s údajem podle hodnot v tabulce s proužky. Pokud bude zdroj po odzkoušení a nabíjecí části v pořádku tak Vám odešel jeden nebo více článků v tom ACUPACU což je běžná věc, důvodem je to že se acu vrtačka používá dokud se točí a pak se jde nabíjet což způsobí to že články jsou vybíjeny pod hranici 1V. A při delším takovém to používání jsou pomalu ničeny, pokud má vrtačka ochranný obvod proti pod vybíjení tak by to nemělo nastat, kdysi jsem si vyrobil jednoduchý obvod který jsem si osadil do ACUPACU a ten signalizací led diody toto vybíjení signalizoval při dosažení napětí na 1V (součet článků) tak že led dioda zhasla. V případě že bude závada v ACUPACU tak budete muset měřit jednotlivé články a zjistit který je vadný
To je pravda,že testovat do zkratu není košEer Zdroj do zasuvky dává bez zátěže cca 15.5V, rozsvítí žárovku 12V naplno. Dioda v propustném směru cca 0.8V je v pořádku Rezistory jeste vyzkouším Zajímavé stránky
můj tip je (i když to vylučujete), že baterie je hodně stará a tudíž se její nabíjecí křivka zestárla, to znamená, že dřív dosáhne extrémů napětí (vyššího napětí dříve nabíjení a nižšího napětí dříve při vybíjení) nebo obecně je vyšší vnitřní odpor a tudíž napájecí obvod (v režim CV už) posílá o to menší proud aby se vešel do stanovaného CV napětí
To jsou nějaký divný napětí pro nicd/nimh s 1,2v na článek Každopádně tahle "nabíječka" určitě žádnou detekci ani regulaci nemá, jen indikaci, je to jenom tupej zdroj.
Ještě se zeptám. K čemu ta elektronika ve stojánku na akumulator je? K čemu je tam ten tranzistor? Když samotný adaptér dává 15.8V a napětí ve stojánku na akumulator je 15.4V? Počítám, že tam není nějaká regulace nabíjení, nebo ano? Dioda svítila červené vždy, i kdyby tam byl akumulátor několik dní. Při dobití nikdy nezhasla.
hujer
Jak píše Peter- namaluj si schema zapojení a uvidíš! Ta "elektronika" může být třeba jen zdroj pro tu Ledku ! Riva mě předběhl...
"Boban" to že zdroj je v pořádku jak píšete je dobře, pokud budou v pořádku i rezistory a tranzistor bude také v pořádku. Tak to vypadá na acupack tedy nějaký článek NI-CD k té červené diodě tak ta bude svítit neustále pokud bude vložen acupack protože je napájena úbytkem napětí na jednom z rezistorů. Tím že bude jeden nebo více článků vadných tak výstupní napětí je pak nižší a elektronika i když je jednoduchá ale postačuje, vyhodnotí napětí díky rezistorům a nabíjení je menším proudem. Až to opravíte a budete nabíjet zaměřte si hodnotu napětí na výstupu do acupacku a uvidíte jinou hodnotu výstupního napětí z elektroniky. Pokud ten tranzistor je zapojen tak že řídí výstupní proud do článků tak změřit pomocí DM. DM přepnete na měření diod a vyletovaný tranzistor připojte takto vodič z kladné svorky DM připojte na bázi a druhý vodič z DM ( GND) připojte na emitor a na LCD se zobrazí hodnota. Pak připojte vodič z DM (GND) na kolektor a opět musíte na LCD vidět naměřenou hodnotu takto zaměříte tranzistor NPN. PNP zaměříte stejně pouze přehoďte vodiče z DM, na bázi připojte z DM vodič GND a kladný pak postupně na emitor a pak kolektor. Pokud přiložte vodiče z DM přímo na kolektor a emitor a DM přepnete na měření odporu a LCD zobrazí hodnotu je tranzistor vadný. Někdy měření tranzistoru přímo ve svorkách určených k měření je nespolehlivé vlastní zkušenost. Moc Vám děkuji za ohodnocení webu.
Boban tak že nabíječka je v pořádku a bude vadný nějaký článek v acupacku, jinak velice jednoduchý tester bipolárních tranzistorů PNP, NPN na orientační změření tranzistorů mám na webu v sekci "články" nepotřebuje k činnosti DM. Ať se podaří opravit sestavu.

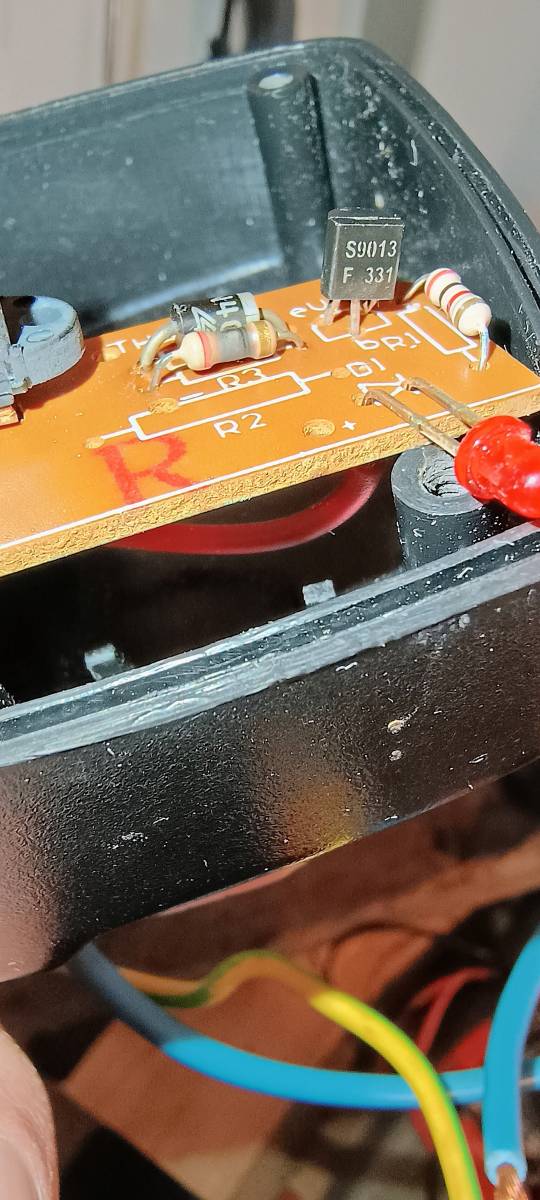

Dal jsem nabíjet akumulátor a dodělalo to před chvílí rezistor pod diodou, je vidět, že je očouzenej Akumulátor po nabití a následně po hodně velký zátěži má napětí 13.4 V Fakt nevypadá, že by byl na tom špatně.
Když to máš otevřeny, tak jaký je napětí na vstupní zdirce při připojeným adapteru a mění se po zasunu baterky? Totéž napětí kontaktů pro baterku, jaký je a mění se? Pak zbývá při připojený baterce,kde se ztrácí rozdíl mezi adapterem a baterkou? Ještě, naměřený napětí adapteru multimetrem nemusí odpovídat realitě, většinou je tam jen usměrněný nevyhlazeny trafo, takže teoreticky s připojenou baterkou může zobrazený napětí i vyskočit.
"Boban" při objednání rezistorů nezapomeńte na správnou wattáž rezistorů, ten tranzistor má kolektorový proud 0.5A tak že pokud jste zatížil zdroj jak píšete 0.45A tak to byl již zatížený na 95% on reguluje nabíjecí proud do článků tím jedním rezistorem na hodnotu nižší než 0.5A podle toho co je vidět na fotkách, až vyletuješ ten spálený rezistor změřte znovu tu diodu 1N4007. Kolik článků má ten accupack?, podle obrázků je regulované záporné napětí kladný pól jde přímo ze zdroje na kladný pól accupacu (pokud platí to že červený vodič jde z kladného pólu zdroje). Záporný pól jde přes diodu 1N4007 na rezistor(ten spálený) a z rezistoru pak na bázi tranzistoru, to že rezistor shořel znamená že tranzistorem než odešel tekl nějakou dobu proud vyšší jak těch 0.5A. Jinak k těm článkům jak už jsem psal pokud se při používání nehlídalo minimální napětí článku 1V a vybíjelo se více tedy pod 1V (dokud se vrtačka točila) tak články dostávali zabrat. Klasický článek NI-CD pokud je nový tak po nabití dosáhne napětí 1.40V - 1.45V aby vydržel v provozu co nejdéle je nutné dodržovat určitá pravidla která se v tomto případě těžko dodržují. Až zprovozníte nabíječku tak změřte jakým nabíjecím proudem je nabíjený accupack.
Děkuju za větší příspěvek. Akupack má 10 Ni-Cd článků. Po velké zátěži ,kdy držím s přestávkami sklíčidlo má akupack napětí 13.5V. Takže se fakt zda by t v dobrý kondici. I když nějaký oživovací zdroj by mu mohl ještě pomoct
"Boban" píšete že accupack má deset článků děkuji za odpověď, pokud je v tom krytu s NI-CD článků místo tak bych jej doplnil jednoduchým orientačním zapojením na sledování napětí článků něco jako mám na webu v sekci "články" a článek hlídání napětí baterie. Sice existuje více schémat na signalizaci toto na orientační signalizaci plně postačuje používám jej od roku 2008 a plně postačuje, když při zátěži svícení s baterkou zhasne signalizační led dioda tak je jasné že se musí baterie nabít. K tomu testování kapacity baterie nic jednoduššího ve Vašem případě než připojení autožárovky k acuupacu neexistuje nemusíte nic vyrábět zvolíte takovou aby simulovala aspoň 90% kapacity sestavy NI-CD. Píšete že accupak má deset článků tak pokud by jste osadil ten přípravek do držáku NI-CD článků a nastavil na něm hodnotu napětí kdy má zhasnout led dioda signalizující pokles napětí na hodnotu 10V, tak budete vědět že je sestavu nutno nabít. K tomu jak píšete oživovaní článků tak na to stačí opět autožárovka ale taková jejíž odběr nebude větší než 0.1C článku NI-CD to znamená pokud článek má kapacitu 1000mA tak by odběr neměl při tomto být větší než 0.1A, další důležitá věc je po několika nabíjeních v nabíječce k vrtačce a jejich používání, je dobré sestavu vybít na hodnotu 1V na článek (to jest 10V) a nabíjet sestavu proudem 0.1C tím se články srovnají toto nabíjení pak trvá delší dobu ale prodloužíte si životnost článků. Tento způsob nabíjení používám u baterií v modelech kde mám ještě články NI-CD kdy jsou články také vybíjeny za provozu střídavě menším - větším proudem, tím že se věnuji modelařině tak na udržování a nabíjení článků NI-CD a nejenom jejich používám více přípravků na jejich údržbu které jsem si vyrobil k počítači PC a tam mám pak více možností.
