Dobrý den. Potřebuju radu, jak ke gramofonu NC470 připojit korekční předzesilovač pro magnetodynamickou vložku.

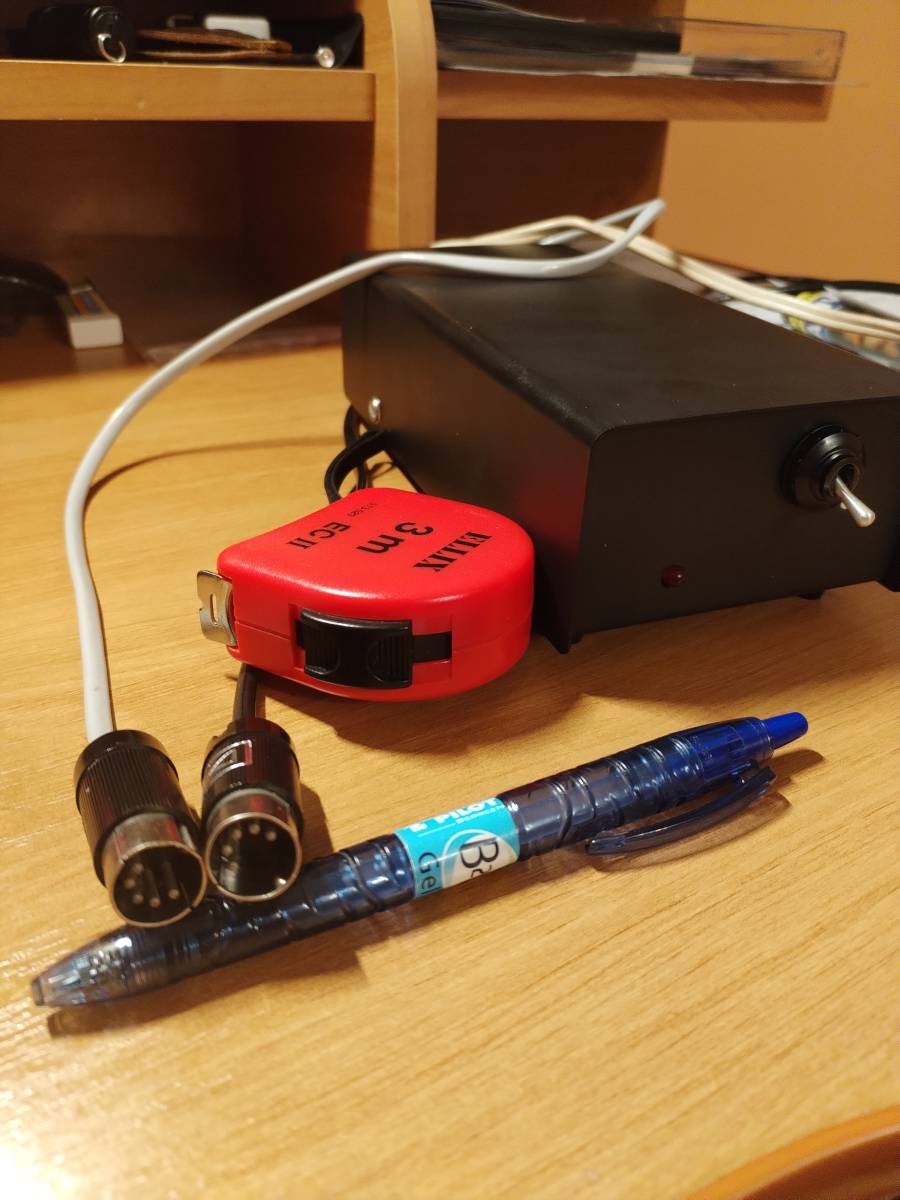

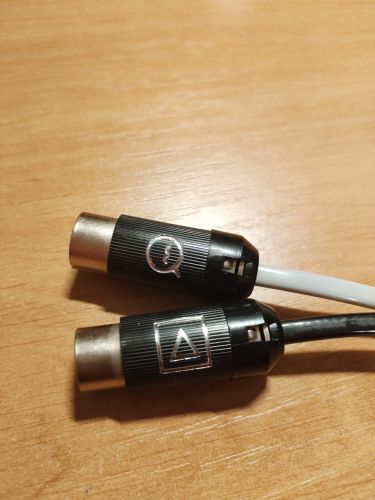

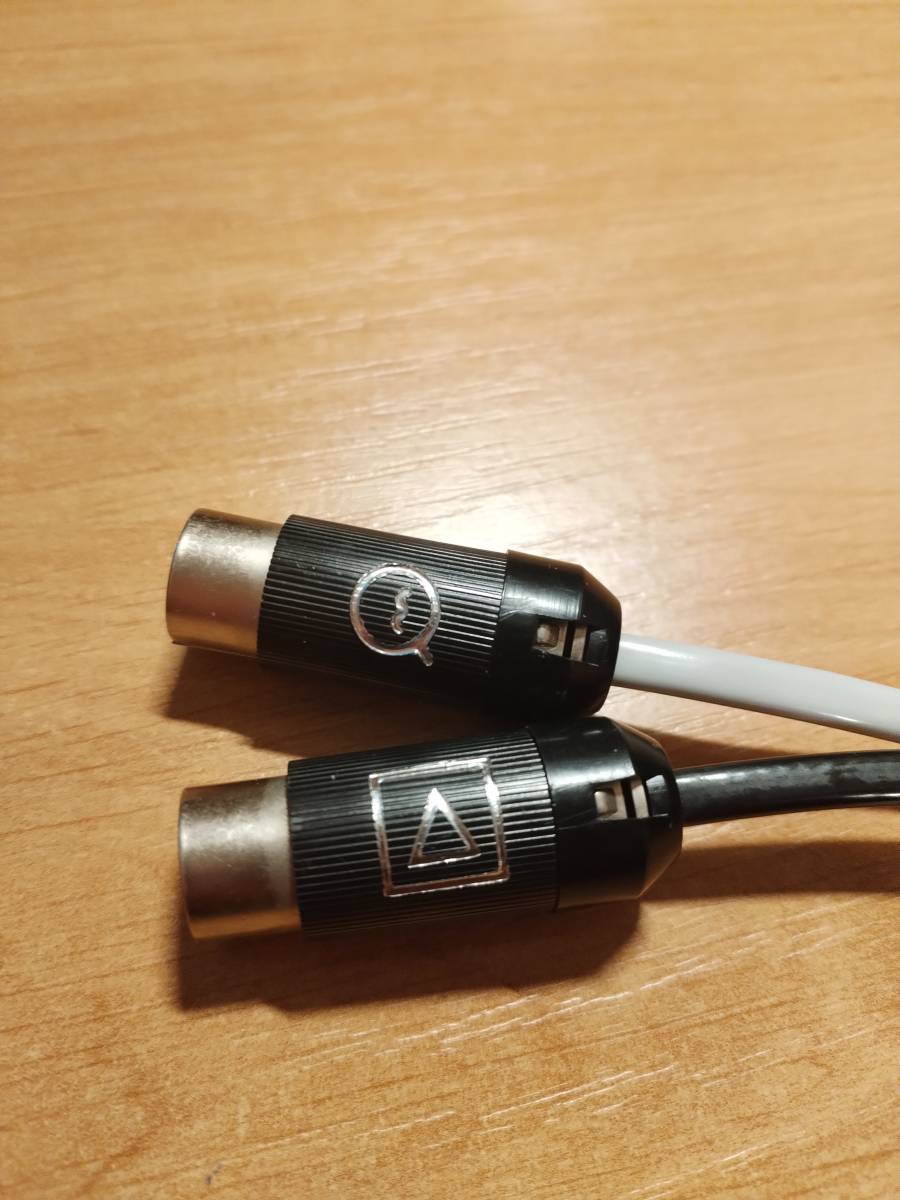

Kromě přívodu jsou tam 2 vývody. Jeden s trojúhelníkem ve čtverci a druhý s vlnovkou v kruhu viz obr.
2x
Trojúhelník je obecná značka v elektronice pro zesilovač. Je to jako rovnítko menší/větší < a >.
Prostě symbol zesílení.
Vlnovka v kolečku vylučovací metodou symbolizuje přenosovou hlavičku gramofonu.
Asi jsou ty DIN 5ti kolíky popsané k vůli odlišnému propojení pinů. Asi nebude 5 kolíků na jedné straně s druhou starnou 1:1 tedy zapojení 1 a 1, 2 a 2, 3 a 3, ... 5 a 5 piny.
0x
A typ předzesilovače, výrobce? Jsou různé...a třeba pohled na piny konektorů? Dáte?
doplněno 01.12.24 18:21:

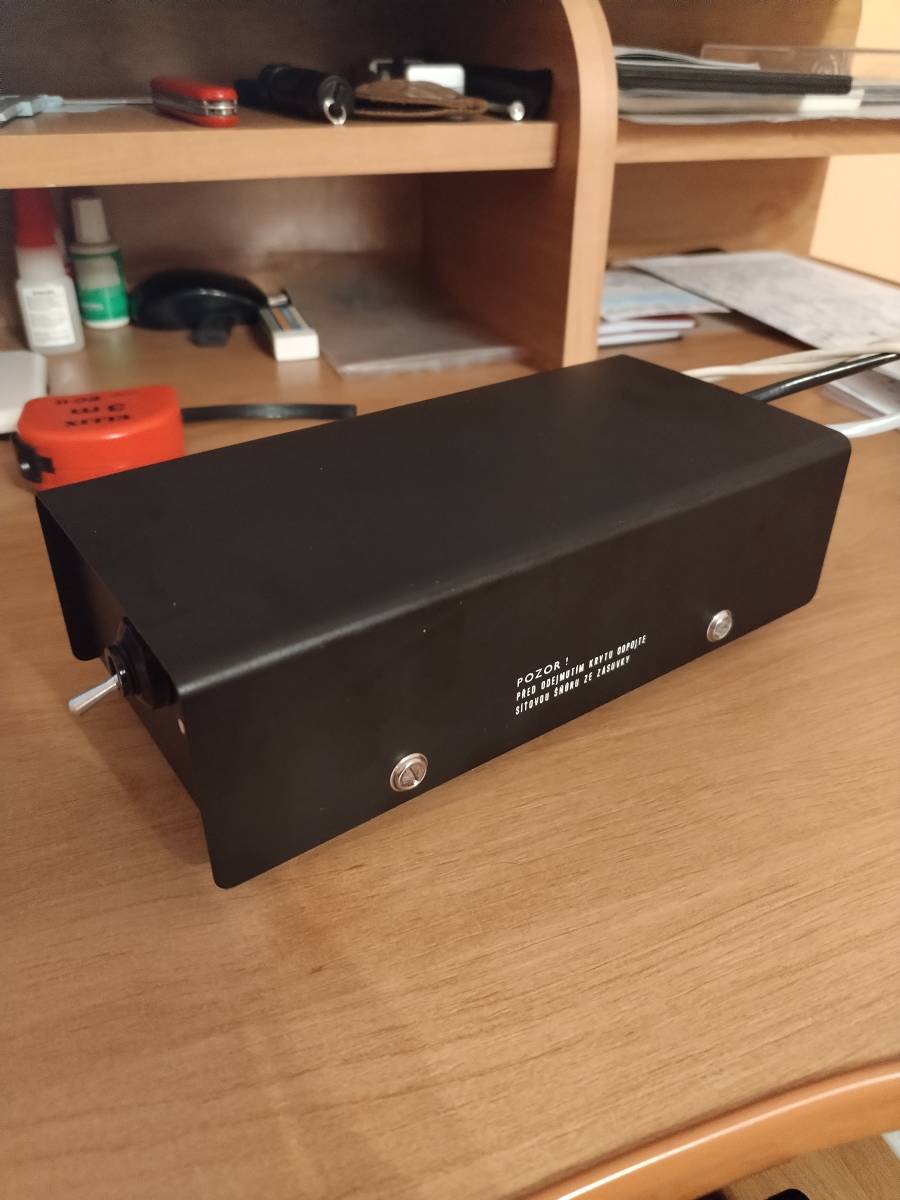

Takže se jedná o korekční předzesilovač Tesla AZG 983. Z návodu ve stručnosti, bod 3 a 4.13: vstup je kratší kablík (směr k gramofonu), výstupem předzesilovače je delší kablík (mělo by to sedět). Návod pro opravu a údržbu, možná vám nebo někomu dalšímu pomůže...je tam seznam součástek, nastavení, jednoduchý i servisní návod
