Je tu mnoho otázek a odpovědí na tématiku PEN / N
Já mám bohužel trochu odlišný problém.
Poraďte mi prosím jak najít ve starém domě zakopaný šotek.
Pozadí:
- předešlí majitelé provedli rekonstrukci elektroinstalace, ve všech zásuvkách jsou tři měděné vodiče

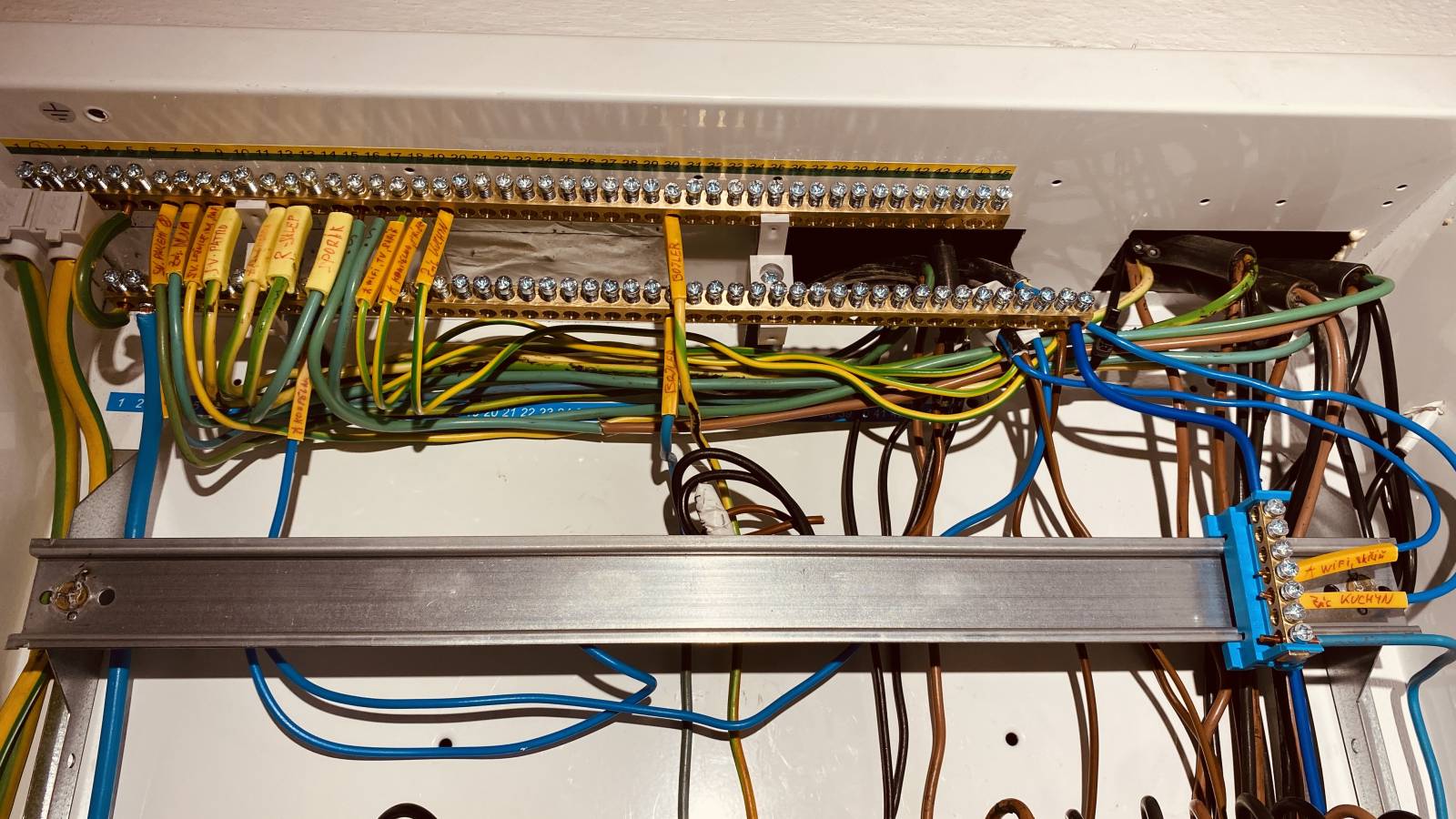

- v rozvaděči jsou bohužel jen tři modré vodiče (zásuvky), které mohly být použity na lištu. (Pak ještě dva - světla a bojler)
- zásuvky v dětském pokoji a kuchyni jsou zapojeny správně, tedy TN-S
- zásuvky obývák a koupelna jsou bohužel zapojeny TN-C
- ačkoli jsou zásuvky v koupelně i obýváku osazeny třemi vodiči do rozvaděče"již nedošly".
- původní rozvaděč, kde bylo vše zapojeno TN-C jsme předělali jak to šlo. Ale nemohu použít proudový chránič na koupelnu.
Jak postupovat a najít / zjistit / vyřešit tento problém, než v létě rozbouráme zdi a nátahem nové vodiče?
Děkuji předem za jakékoliv konstruktivní podněty a rady.
6x
Projekt asi bude pouze v hlavách původních majitelů, že?
Rozdělení TN-C na TN-S mohlo být také provedeno v některé rozbočovací krabici, i když se to tak nemá dělat. Krabičky mohou být pod malbou nebo i pod omítkou. Musíte je všechny najít, čeká vás detektivní práce. Někdy pomůže detektor nebo klepání rukojetí šroubováku na předpokládaná místa umístění krabic. Místo při poklepu bude znít jinak než plná zeď.
2x
Ano správná odpověď. Nezbude než sehnat hledač kabelu protože nevíte kudy či jde a oak oatrat po krabicích. Také se mohlo stát že do první zásuvky jdou vodiče jen 2 a dále pak 3
2x
Foto samotneho rozvadzaca je nepodstatne a na veci nic nemeni. Situacia je logicky vysledok domaceho bastlenia bez dokumentovania toho, co je ako zapojene (mali by ste pri kupe domu dostat vsetky vykresy - hrubu stavbu, elektro, vodu ...). Som realista, necakam, ako niekto ma 100% normovu projektovu dokumentaciu od autorizovanej osoby, ale aspon okotovana cmaranica, aky kabel ide kadial by pomohla.
Vo vasom pripade len vsetko merat a trasovat, mozno to pojde nedestruktivne bez sekania nejakym lacnym trasovacom kablov, ale najskor skoncite pri sekani a tahani novych kablov na kriticke okruhy.
2x
Pokud se jedná o zásuvkové obvody, sežeňte si nějaký běžný a levný hledač vedení (prodávali i v Lídlu za pár kaček). Pak na zásuvky v obýváku a koupelně zapojujte nějaký elektrický spotřebič, s vyšším výkonem (topný konvektor, vařič a pod.) a hledačem jděte po zdi, v předpokládaném směru, od rozvaděče a hledejte kudy jde vedení a kde by mohly být nějaké krabice. V některé z nich bude provedeno propojení vodiče PEN z rozvaděče, na dva vodiče pro PE a N, které jdou pak již k zásuvkám. Hledač v případě, že jde vedením proud, poměrně snadno a spolehlivě vedení identifikuje. Bez proudu velmi špatně. Pak doplňte třívodičové vedení ,od problémového spojení na PEN, až do rozvaděče. Hlavně, až budete provádět zásahy do rozvodu, vždy sppolehlivě odpojit vše od napětí. Mé oblíbené rčení při školeních "elektřina nezraňuje, elektřina "pouze" zabíjí!
Rčení je nesmysl, setkal jsem se s mnoha lidmi popálenými el proudem, ale naštěstí přežili, takže i zraňuje. I mě se to jednou na ruce "povedlo". Ani elektrikář se při sebelepší snaze někdy úrazu nevyhne.
Jde pochopitelně o zjednodušenou nadsázku.
Mělo by tam ještě možná být "většinou". Ale když bychom šli do detailu, tak příčinou popálení u NN je tedy (zase většinou) oblouk, způsobený zkratem na elektrickém zařízení, ne elektrický proud, tedy "elektřina", jako taková. Ale pokud člověkem projde elektrický proud (jak je myšleno), tak se buďto jen otřepe (a někdy pak ze sebe dělá ještě i hrdinu), nebo je po ňom a je vystaráno.
Takto to je a bylo myšleno.
Ale máš pravdu v případě VN. Měl jsem kamráda, kterej přežil úraz opravdu elektrickým proudem, kdy si "vytáhl" ten oblouk z VN přímo mezi dlaní a loktem, přes ruku, když vlezl do VN kobky pod napětím. Přežil, a měl tedy pouze úraz způsobený elektrickým proudem (opálená a umrtvená celá ruka). Mé rčení se ale týká hlavně běžné sítě NN, kterých se většina mých školení týkala.
..."elektřina nezraňuje, elektřina "pouze" zabíjí!
Nemusí zranit ani zabít. Stačí, když stojíte na kovových štaflích / schůdkách a pracujete na vedení / zařízení nad hlavou / na stropě. Pak i malé zabrnění (a může to být jen indukovaný náboj) způsobí, že se leknete, spadnete ze schůdků a ošklivě zraníte nabo zabijete následkem pádu.
Doplním pár informací.

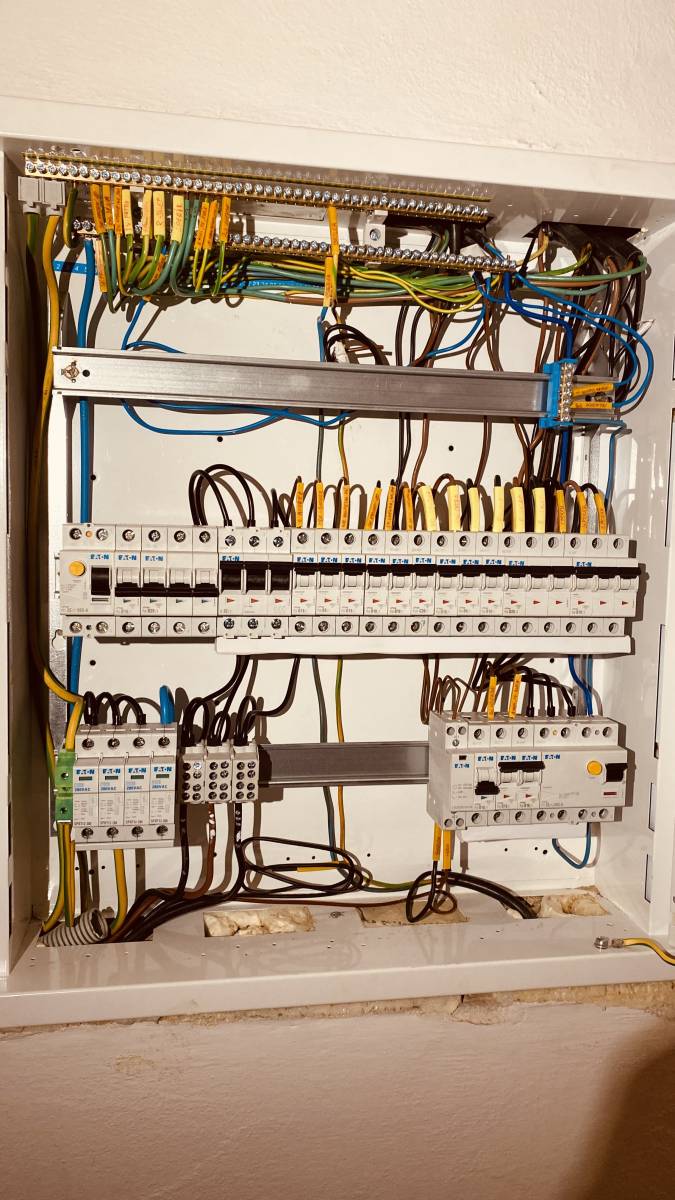

Ad 1. Odp. - nehledám chrániče ale N vodič. Chránič uprostřed je na světla až najdu N. Chránič vpravo dole je na zásuvky. Děkuji za tip na rozbočovače. Budu hledat.
Ad 2. Odp. - souhlasím je to v plánu.
Ad 3. Odp. - To je varianta které se obávám
dva vodiče a dále pak tři...Ad 4. Odp. - Ano je to bastlení, ale je to přes sto let starý dům - původní škola v pohraničí. Takže výkresy, dokumentace, rozvody je tak leda můj vlhký německý sen. A je mi jasné že sekáním nakonec skončím.
Ad 5. Odp. - hledač vedení máme, vadasku taky, mulťák i klešťák taky. Takže díky za tip na zátěžové měření / hledání. Plus krabice. Vypnutí při zásahu je samozřejmostí.
Jsi dobrý že jsi poděkoval, přeji hodné úspěchu a hlavně ať se zadaří, i potom napiš jak jsi dopadl...111
