Prosím o radu ve věci TV SONY SONY KDL-40R485B. Sestava využívá MainBoard 1-889-355-13 173463313. Externí napájecí zdroj Adaptér AC/DC 19,5V 4,1A.

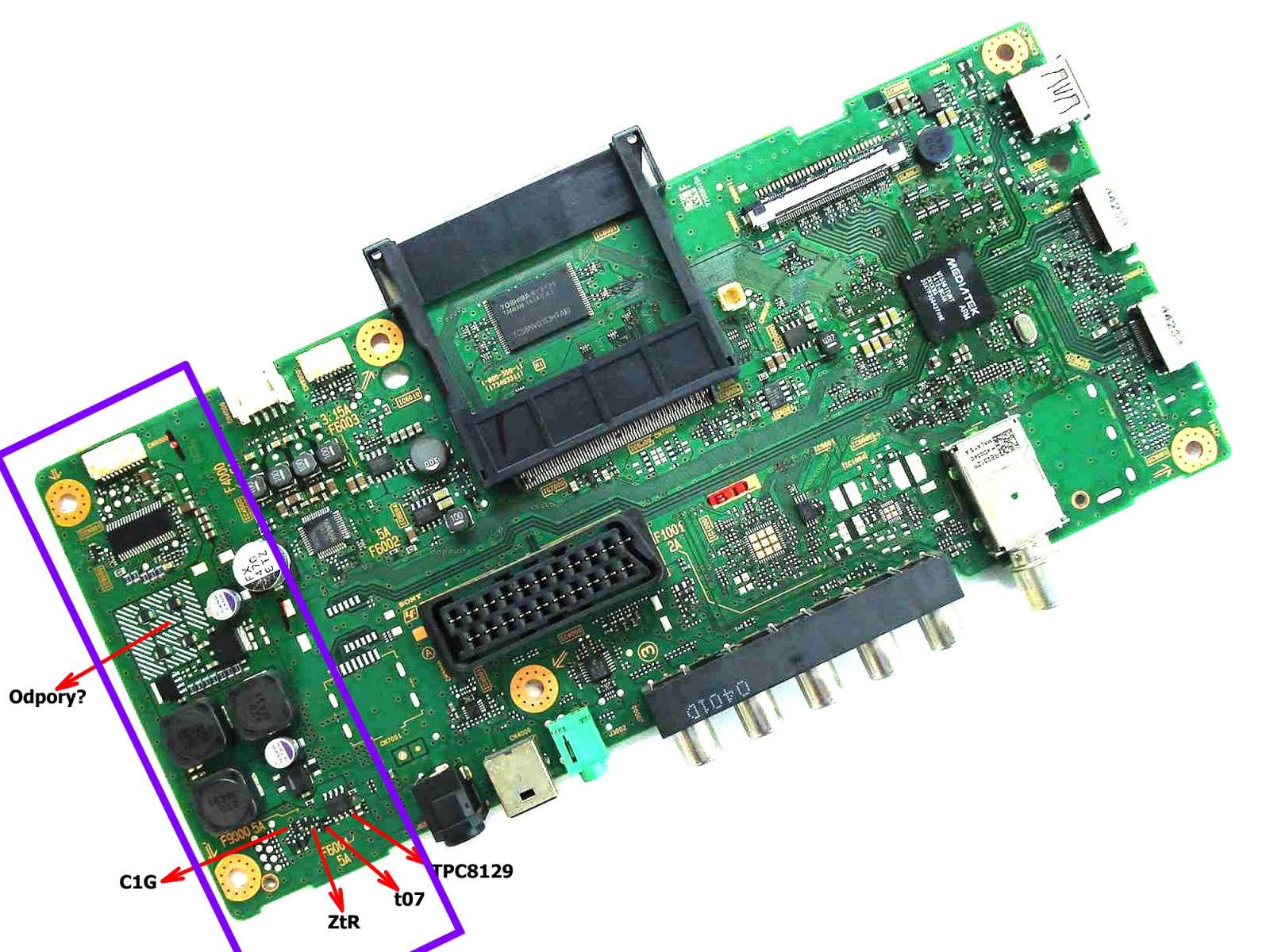

Potřeboval bych ujistit, zda jsem vyhledal správně kódové označení vyznačených smd součástek:

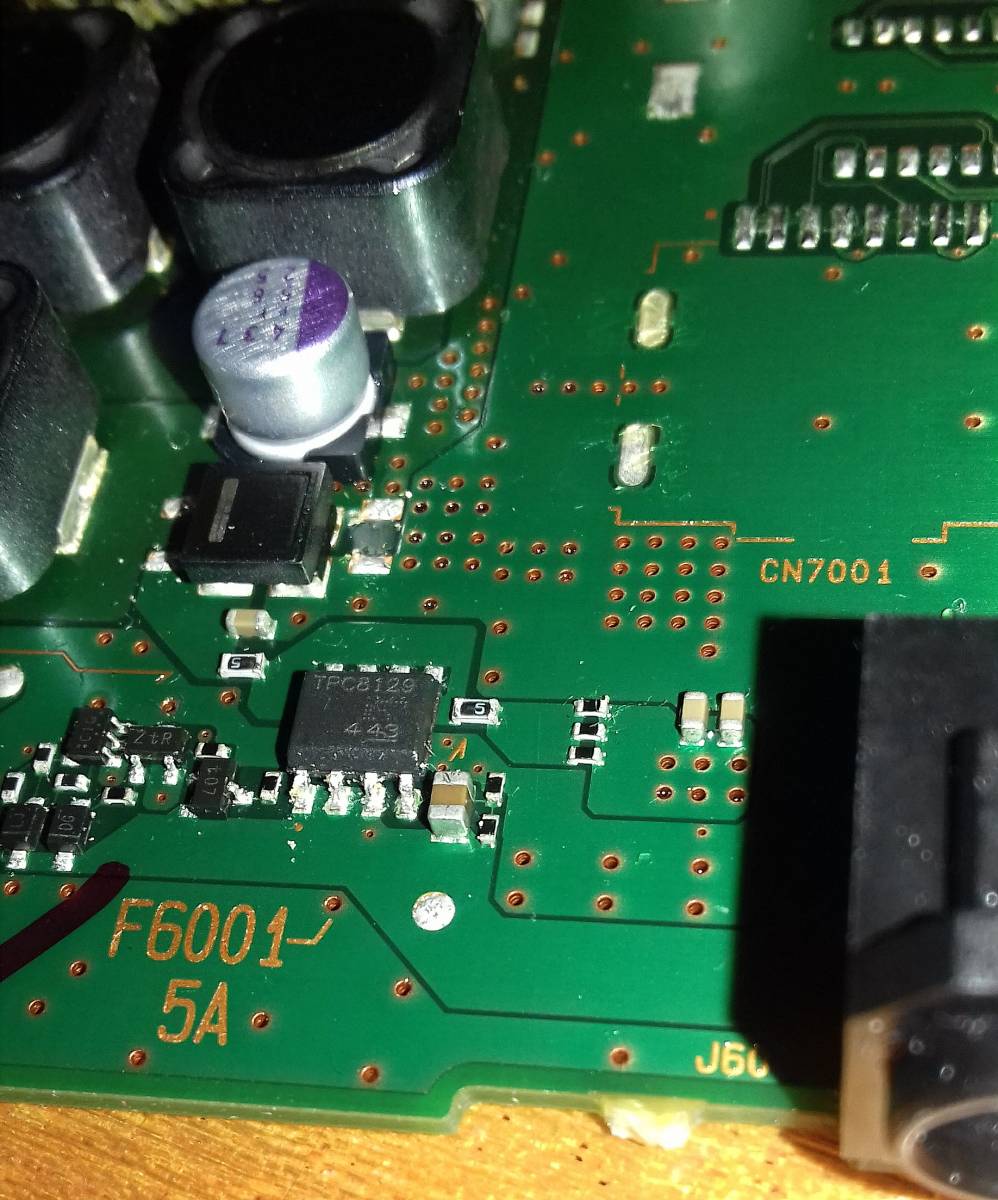

TPC8129 - tam je to jasné
to7 = PDTA144EU
ZtR = 2PC4081S
C1G = UPC2711T
--------------------------------------------------------------------------------------------------------------------------------------------------------
Velmi bych uvítal schéma, nebo aspoň jakýsi náčrt té vyznačené zdrojové invertorové části. Popřípadě vysvětlení funkce napájení od externího napáječe 19,5V přes ty vyznačené součástky smd až po obvod, který zprostředkovává podsvit LED. Děkuji všem za rady. Přikládám i Datasheet.
 |
C1G - upc2711-41119.pdf | 1.06 MB |
|
t07-PDTA144EU.pdf | 60.13 kB |
|
ZtR-tranzistor.pdf | 48.84 kB |
1x
V dnesnej dobe vam nik schemu neda. Ako jednu zo suciastok ste oznacili VF zosilnovac, ktory s podsvietenim urcite nic nema. Tie male tranzistory tiez nie.
Zavada byva vo velkych elektrolytoch alebo vykonovych polovodicoch, ale cele to nema vyznam riesit systemom pokus - omyl. Naradie na pracu so SMD mate?
Zaverecna rada : zberny dvor.
