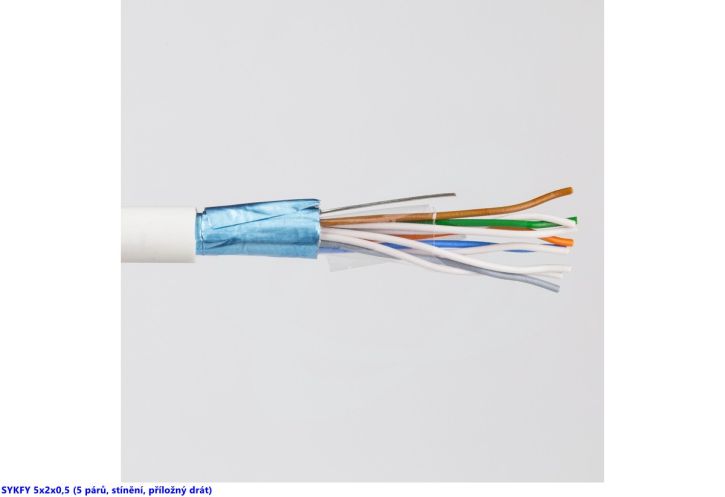

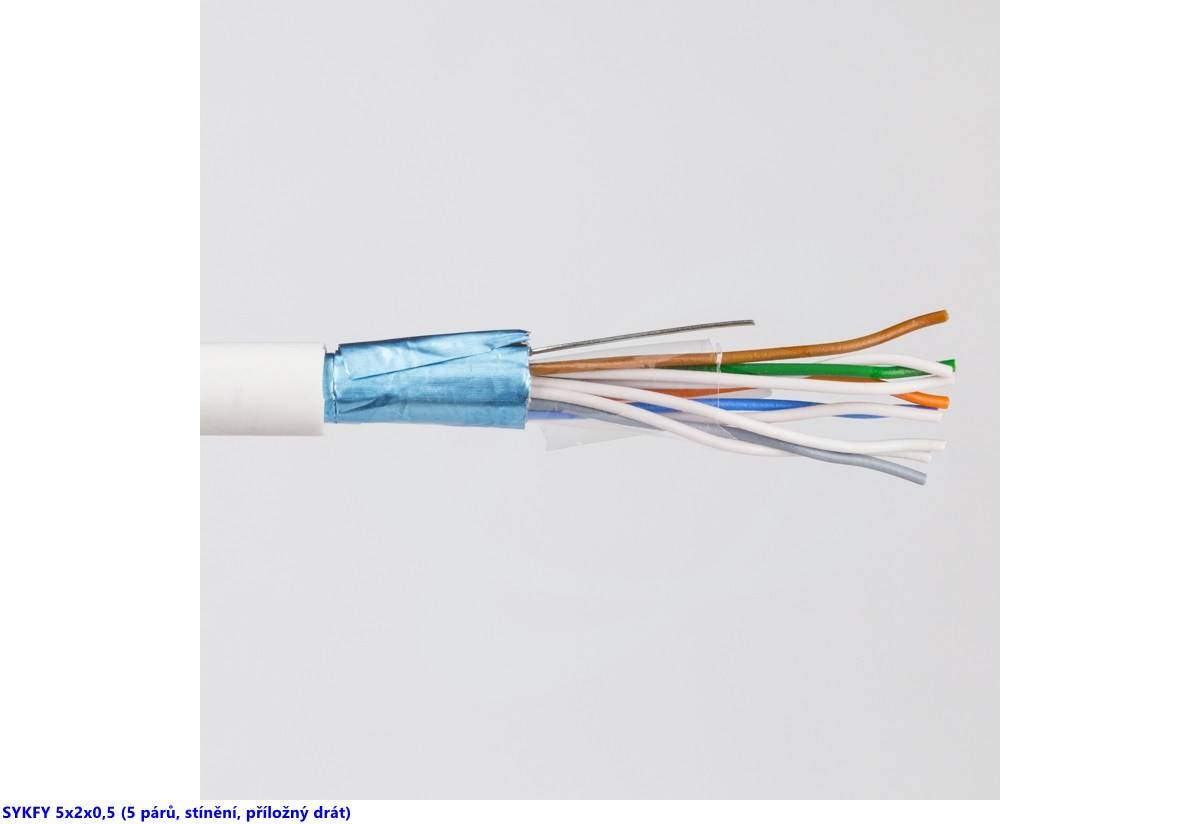

Kabel SYKFY je stíněný Al folií a má příložný drát.
CItace z návodu:
Připojení kabelů

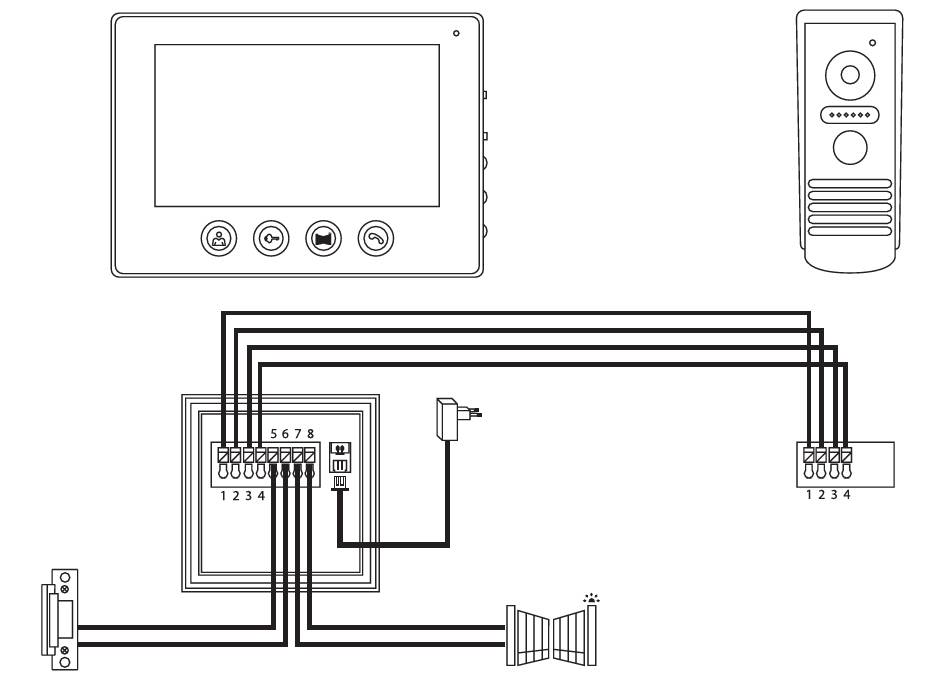

Dveřní kamerovou jednotku připojte k monitoru kabelem, který na obou zařízeních zasuňte do popsaných svorek.
Parametry propojovacího vedení
Do vzdálenosti 50 m doporučujeme kvalitní stíněný kabel FTP CAT.5 (optimálně CAT.6).
Nad 50 m doporučujeme konzultaci s technickou podporou.
Jednotlivé vodiče připojujte v párech, do shodně očíslovaných svorek videotelefonu a kamerové jednotky.
Stínění kabelu je nutno na obou stranách připojit na svorku č.2 (GND).
Propojovací kabel nesmí být veden v souběhu s vedením 230/380 V AC.
Potřebujete nejméně 3párový kabel - myslím, že se dělá jen 3-párový a 5ti párový. Raději bych dal 5ti-párový.

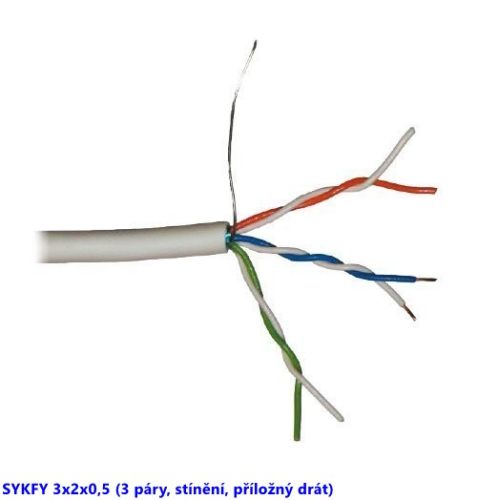

Páry musíte správně identifikovat - u SYKFY je zkrut malý, takže potřebujete poměrně dlouhý kus kabelu, abyste našel dva vodiče jednoho páru (bílý + barva)
1. pár: bílá - modrá
2. pár: bílá - oranžová
3. pár: bílá - zelená
4. pár: bílá - hnědá
5. pár: bílá - šedá
---
Jaký SYKFY jste tam natáhl?
přílozny drátek tam je u tech dratku, ale nevim kam s nim ani na jedne strane.
Vdyť vám to píšu:
Stínění kabelu je nutno na obou stranách připojit na svorku č.2 (GND).
To je ten příložný drátek ...
Pokud jste dodal správný návod, tak svorka 2 je na svorkovnicích druhá zleva na monitoru i u dveřní jednotky.
. Co je potom tohle?
 | DOC-20240911-WA0001..pdf | 1.29 MB |
Dik moc,budu rad za radu,pokud se to podari nejak eliminovat.
0x
jestli dobře čtu dokumentaci tak zdroj je ve dvojité izolaci, protože je připojen dvoužilově. Tam není co zemnit. Jedině stínění SYKFY vytáhnout a zemnit v rozvaděči. A jen na jedné straně, ne na obou. Ale to by se tazatel musel pořádně vymáčknout nebo sem dát foto kde to končí.
Vy si tedy myslite,ze neni duvod neco zemit?
So druhe zdirky jak uvnitř tak venku je psano,ze by to melo byt pripojeno.To jsem zatim nemohl zkusit,ponevadz ve dvojce ma drátky.
Zrejme tedy spatne zapojene?!? Fakt nevim,vse mi funguje jak ma včetně připojení do motoru od pojezdové brany,z domu tlacitkami vse funguje,zvenku taky,jen to venku dost bzučí.
Vy jste beznadějný případ.
Do druhe zdirky jak uvnitř tak venku je psano, ze by to melo byt pripojeno. To jsem zatim nemohl zkusit, ponevadz ve dvojce ma drátky.
Zrejme tedy spatne zapojene?!? Fakt nevim,vse mi funguje jak ma včetně připojení do motoru od pojezdové brany,z domu tlacitkami vse funguje,zvenku taky,jen to venku dost bzučí.
Ve dvojce (svorka 2) nemají být žádné drátky! Tak patří stínění = jeden vodič (můžete jej vícekrát přložit, aby se ve svorce neucvakl). V každém případě musí být na stínění svorka 2 monitoru.

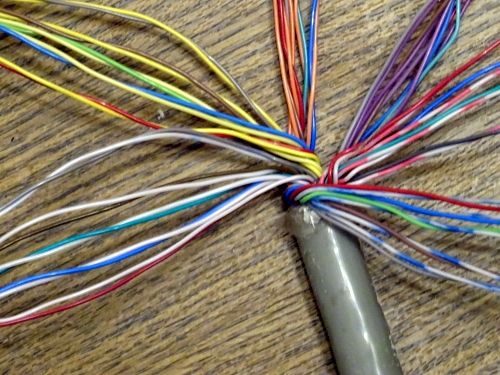

Ty drátky v ostatních svorkách nemůžete připojovat jak vás napadne (viz citace návodu 17.10.24 18:18). Do každé svorky (kromě čísla 2) patří jeden pár, to jsou dva zkroucené vodiče, u SYKFY jeden bílý a druhý odpovídající barevný (viz tabulka 17.10.24 18:18) - ty odpovídající bílé si musíte označit ještě než vodiče zkrátíte. Nelze k modrému drátu z modrobílého páru dát bílý z bílozeleného páru!

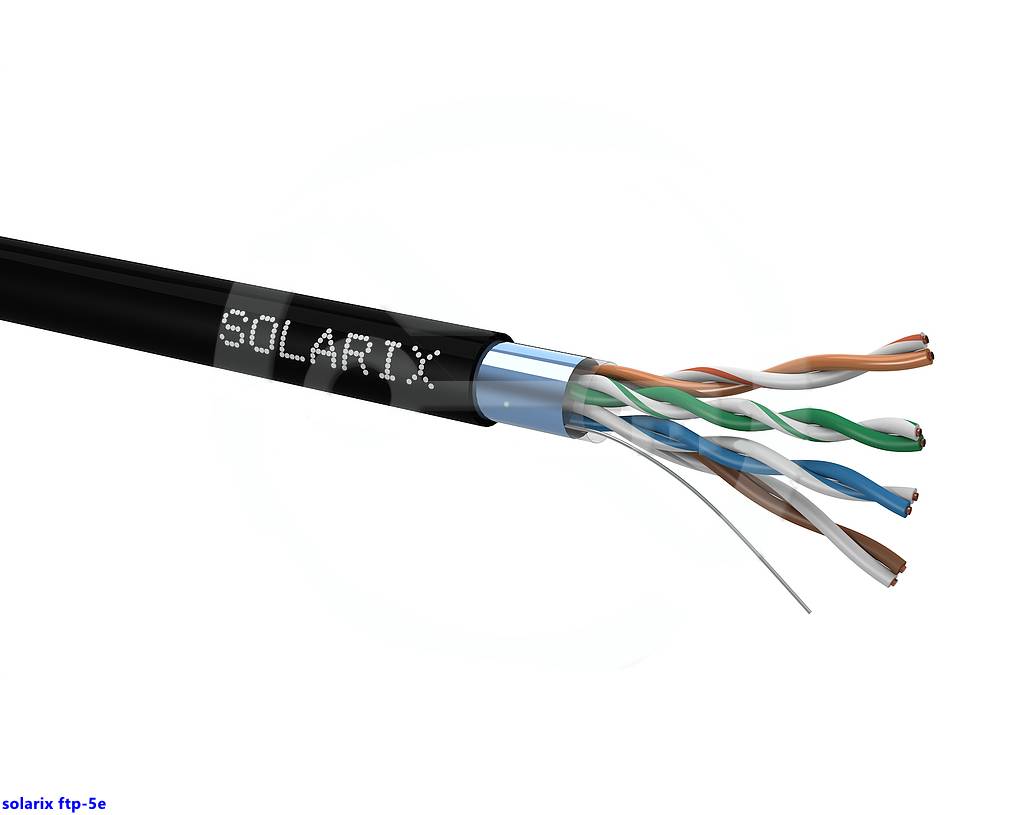

Doporučovaný kabel FTP cat. 5e (jako všechny LAN kabely) to má s orientací podle barev jednodušší, protože má jeden pár proveden vodičem v plné barvě a druhý vodič má barevný proužek/proužky ve stejné barvě - není čistě bílý.
Označení párů u kabelů LAN podle TIA/EIA-568-B.1-2001
pár 1: bílomodrá - modrá
pár 2: bílooranžová - oranžová
pár 3: bílozelená-zelená
pár 4: bílohnědá - hnědá
0x

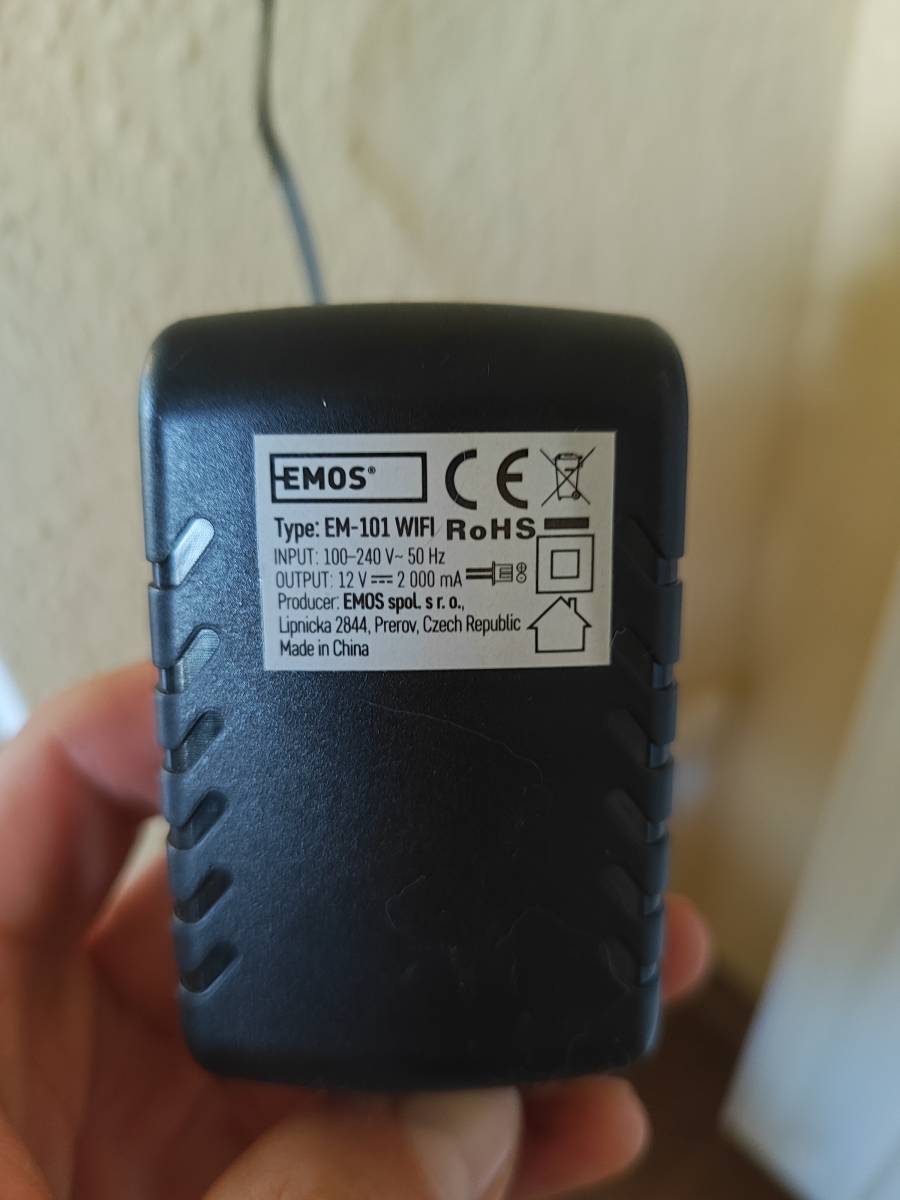

Chtělo by to foto štítku zdroje. Je-lí to předmět II třídy tak jaké zemněni? Mimochodem propojení svorek 2 drátkem od stínění kabelu není zemněni není lí někde na zem připojen.
Ptá se proto, že mu venkovní stanice bzučí (po dotyku přestane) a myslí si, že problém odstraní uzemněním.
Už jesm mu odpovídal (včera 16:56).
Zjevně je propojena svorka 2 (GND/zem) "nějakými drátky" bez ohledu na to, že
1) návod tam požaduje stínění kabelu,
2) návod požaduje propojení ostatních svorek krouceným párem, ne namátkou zvolenými drátky.
A zcela určitě budou ty drátky na svorce GND každý z jiného živého páru, takže se tam zavleklo rušení.
Parametry propojovacího vedení
Do vzdálenosti 50 m doporučujeme kvalitní stíněný kabel FTP CAT.5 (optimálně CAT.6).
Nad 50 m doporučujeme konzultaci s technickou podporou.
Jednotlivé vodiče připojujte v párech, do shodně očíslovaných svorek videotelefonu a kamerové jednotky.
Stínění kabelu je nutno na obou stranách připojit na svorku č.2 (GND).
Propojovací kabel nesmí být veden v souběhu s vedením 230/380 V AC.
návod od @slavista, strana 10 (16.10.24 21:24)
