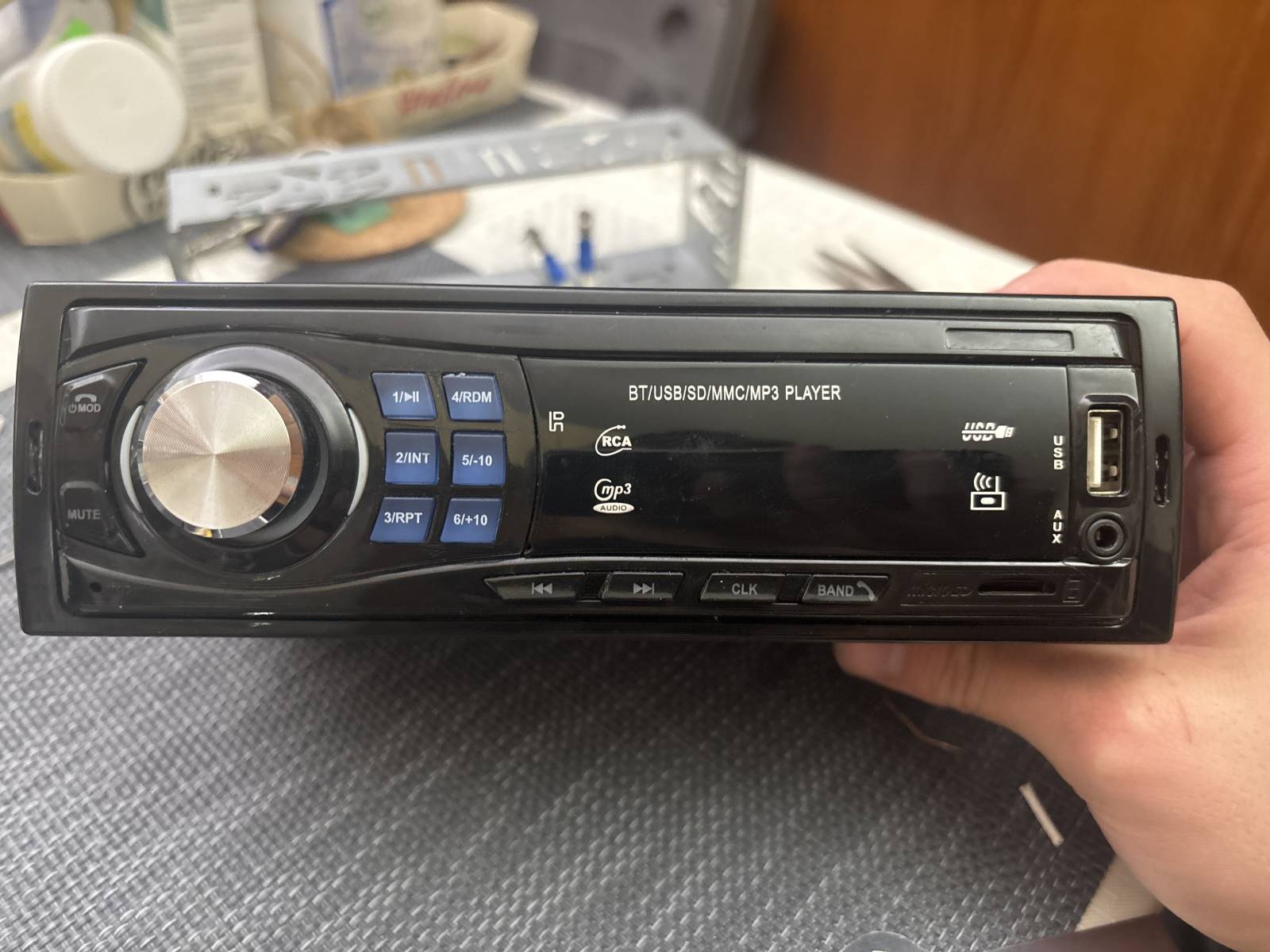

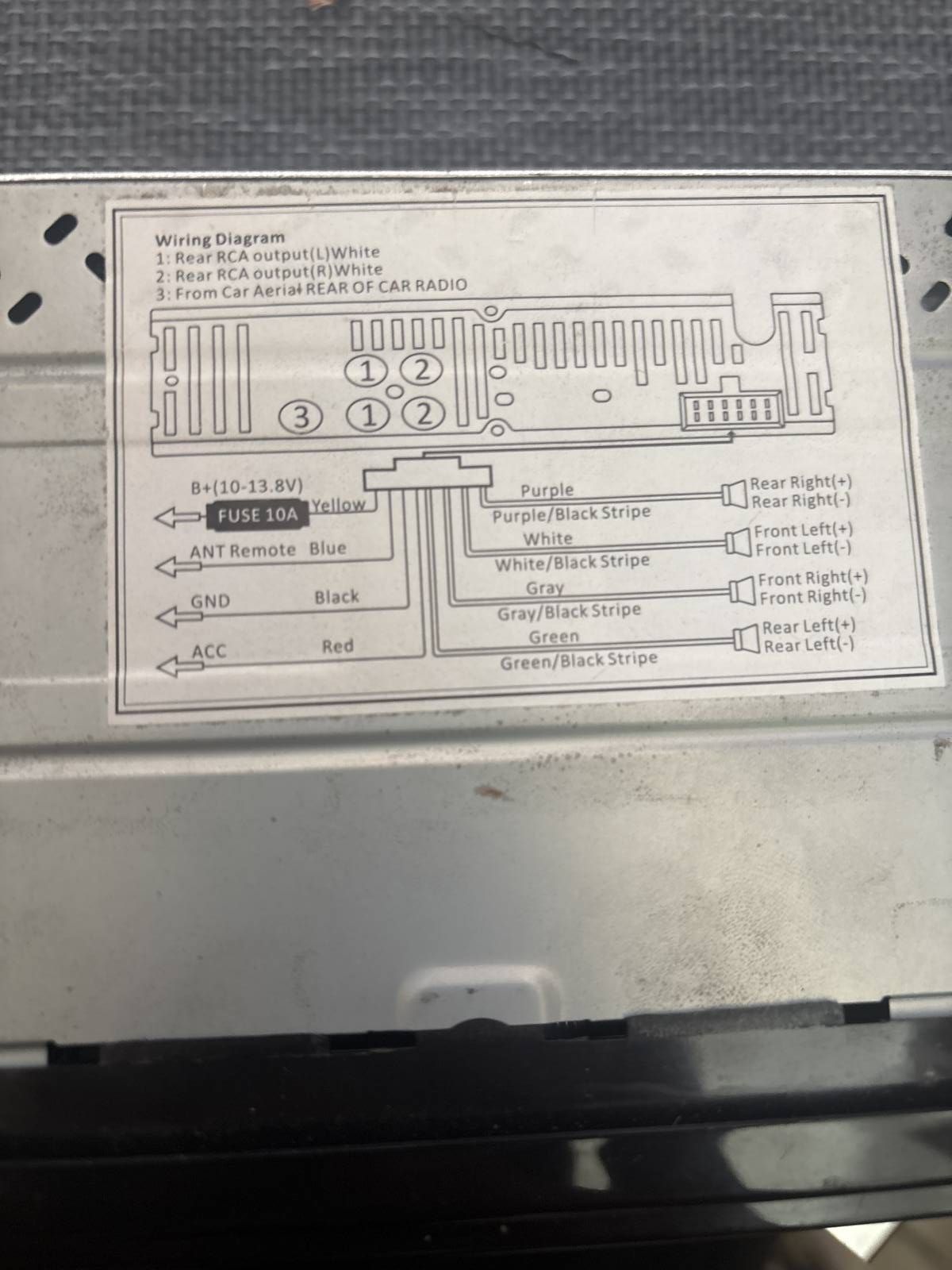

Je na něm sice jakýsi diagram, ale absolutně ho nechápu.
Zapojil jsem už x rádii, ale toto nechápu.
Poradí někdo?
Díky
0x

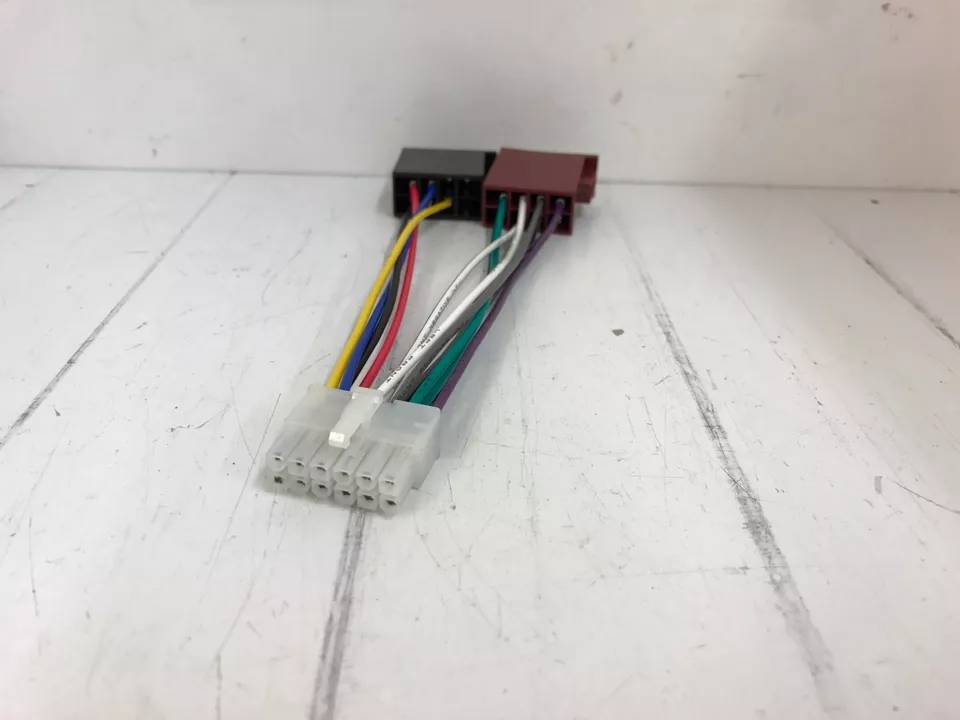

Já našel tohle. Snad by se dalo lépe posoudit zapojení. Ten obrázek rozhodně není přesným diagramem. Počítá s tím, že bude k rádiu ten molex konektor s barevnými vodiči a jen barvám diagram odpovídá. Rozhodně ne ale polohou pinů!

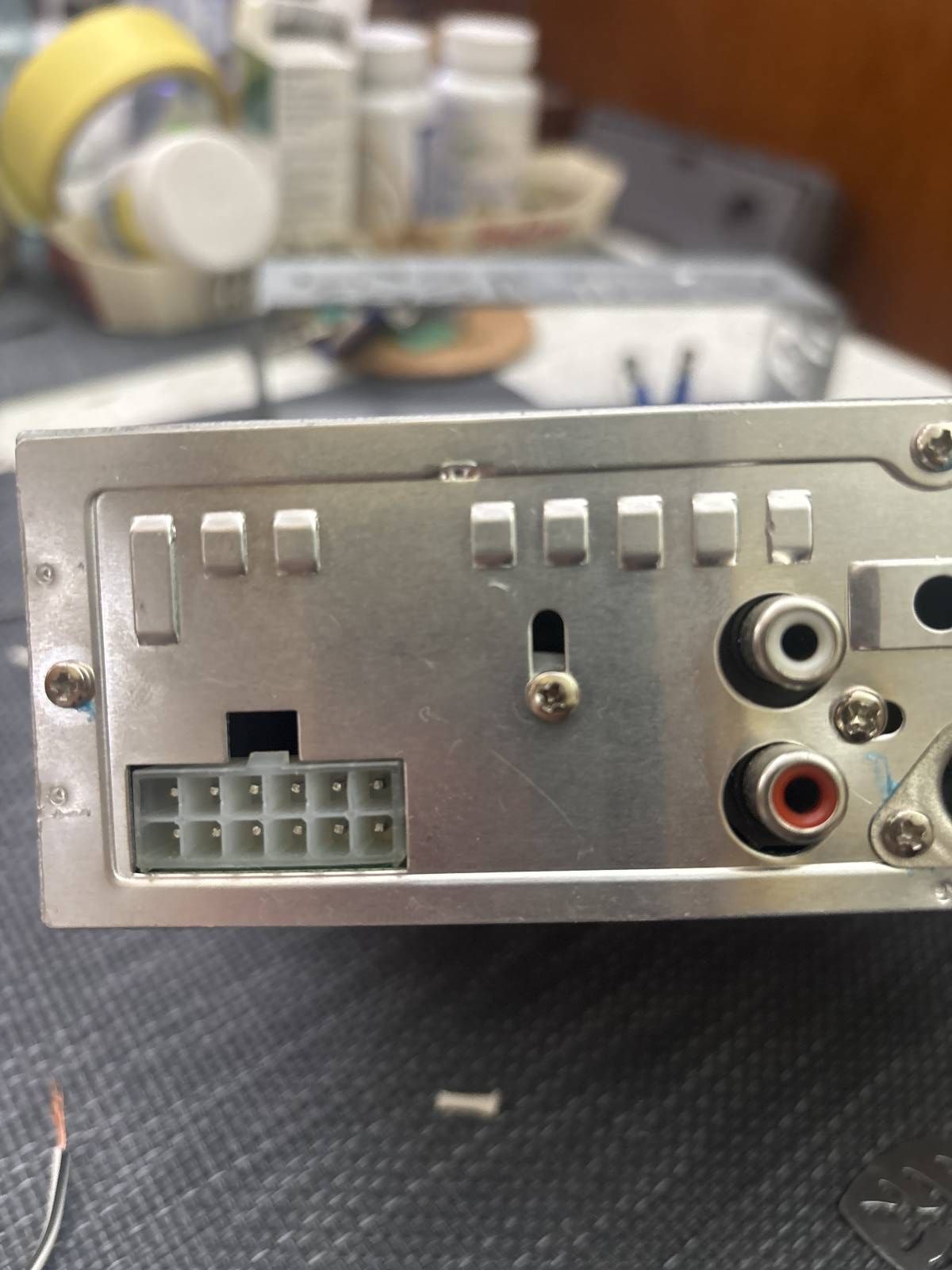

Namátko pípátkem na multimetru najděte kostru. Hrot na obal rádia a druhým hledat pin. Bude dole vpravo jako na fotce redukce.
doplněno 06.10.24 20:52:
A nebo jinak. Tak těch zapojení je několik. Číňan nic nedodržuje. Takže první najít kostru. To je bez poškození.

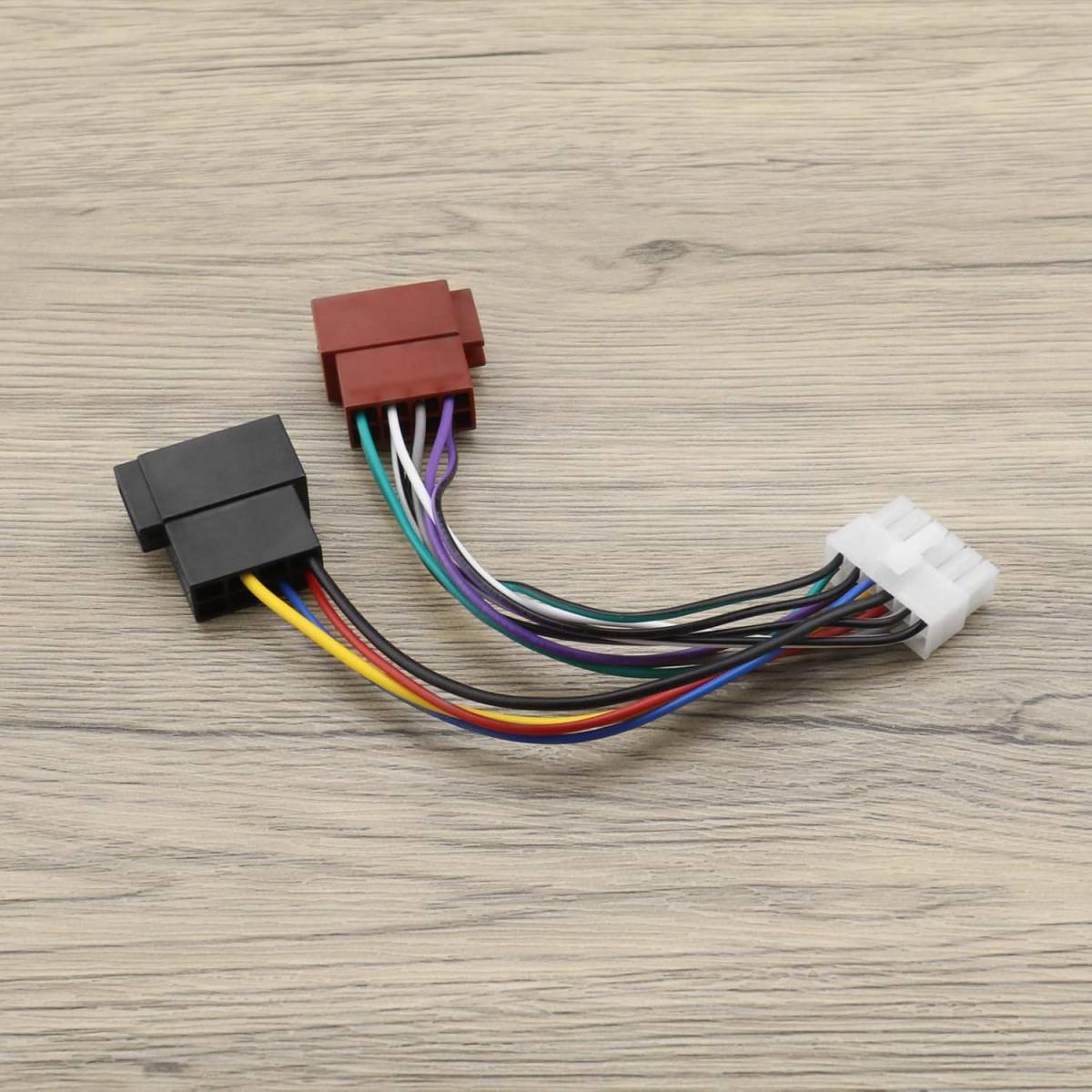

Čínský radio má repráky na pravé straně konektoru, ale ta horní redukce je bere z levé strany a ta spodní redukce z dvou krajních pozic.

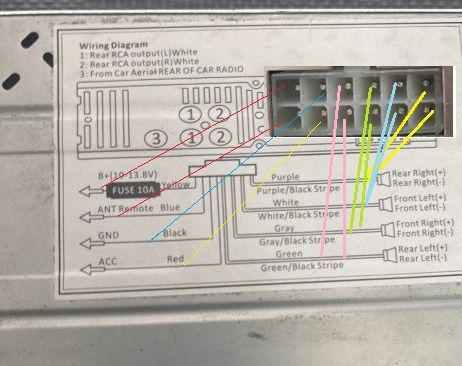

No právě. Tyhle redukce jsou pro ty čínský šmejdy. Ten diagram je jen orientační na tom rádio. Není to přesný pinout!
Myslím, že už konečně chápu, co jsi vlastně v tom svém příspěvku nahoře myslel !
Jestli je teda ten diagram na zadní straně rádia jen symbolický, originální redukce k rádiu není a ty dva uvedené příklady redukcí z jiných čínských rádií jsou vzájemně naprosto rozdílné a nezaměnitelné, tak nejjednodušší bude to rádio otevřít a podívat se, kam jednotlivé piny jdou.
Presne. A nebo najit kostru a pak obslehnout dle fotek zapojeni vodicu ze standardu iso cerny a hnedy kon.
> obslehnout dle fotek zapojeni vodicu ze standardu iso cerny a hnedy kon
Jak by tohle fungovalo? Zjistí, kde jsou na konektoru země, ale jak zjistí, kde má vstupy napájení? Aby to neposílal třeba do výstupů a neodpálil je.
Na diagramu má barvy vodičů. Co je na tom zas těžkého? A pinout notoricky známích evropských iso je všude na netu i s obrázky. I kdyby neseděli barvy, tak je dle redukcí s fotek jasné, kam od pozic v ISO vede který drát do té čínské přípojky Molex 2x6 pin
Červenej a žlutej plusy, černej mínus, modrej napájení anteny.
Fialové, bílé, šedé, zelené repráky.
> Co je na tom zas těžkého?
Těžkého na tom je to, že na 12pin konektoru na rádiu identifikuješ 5 zemí a pak budeš hledat, do kterých z těch dalších 7mi máš strkat červený a žlutý. Ty redukce z obrázků jsou na nic. Na obou jdou žlutý a červený na úplně jiné piny a co my víme, tak na tomto rádiu to mohou být zrovna piny, které mají neošetřené výstupy a odpálíš třeba koncový zesilovač.
