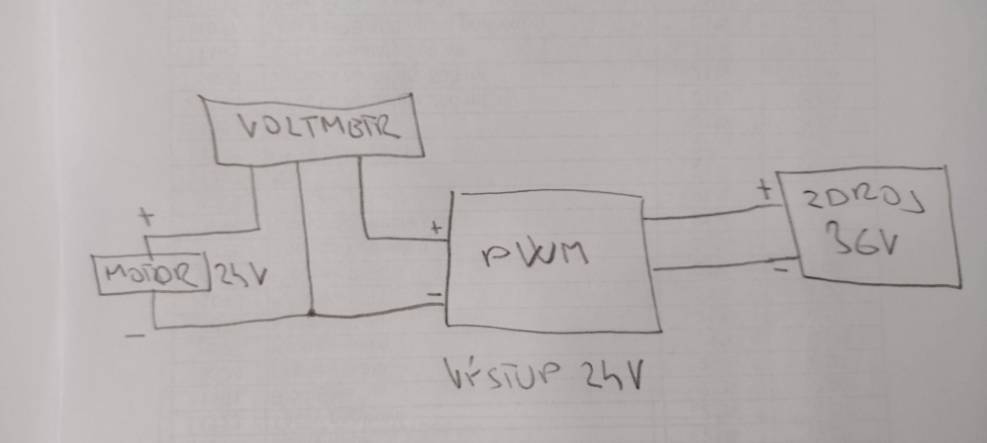

Zapojení voltmetru a PWM

Já su sice elektro amatér, ale nerozumím proč máš volmetr připojený na PWM.

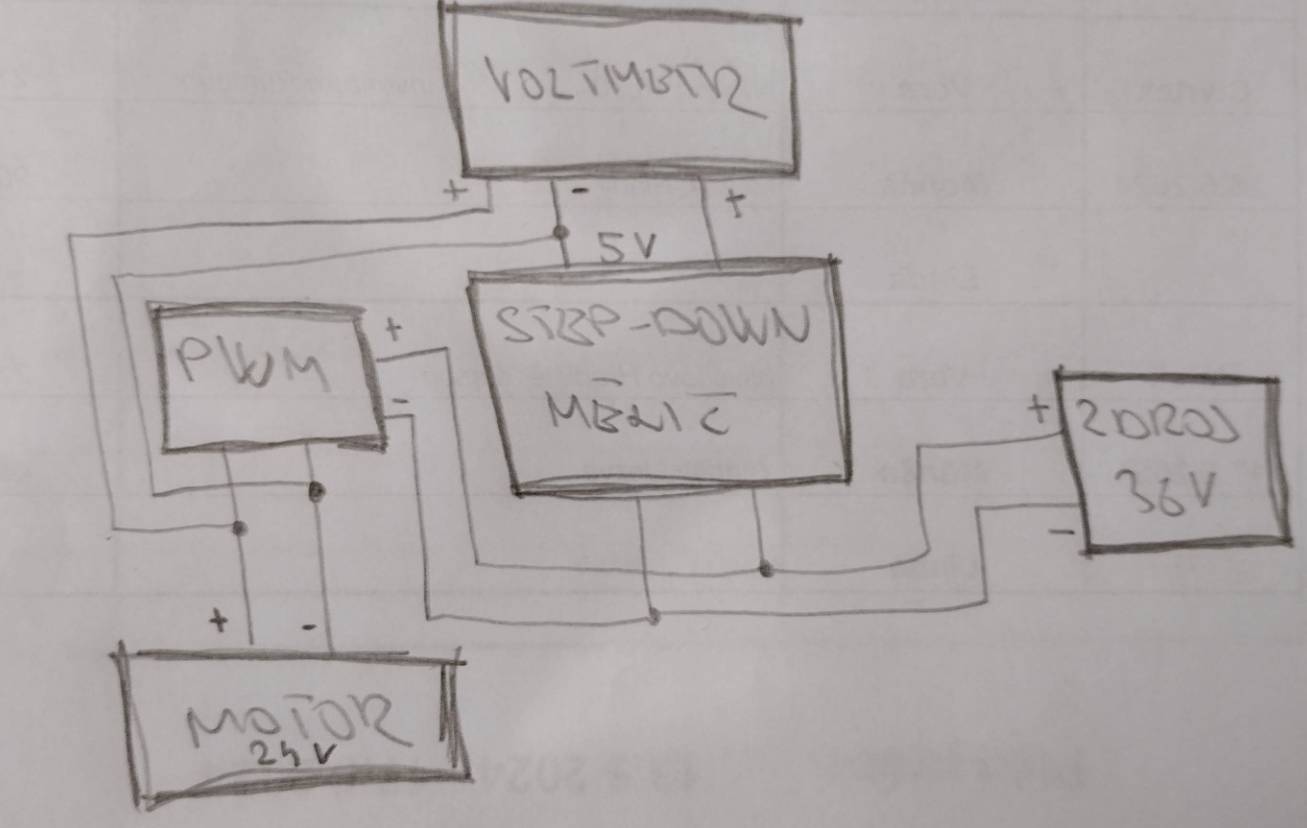

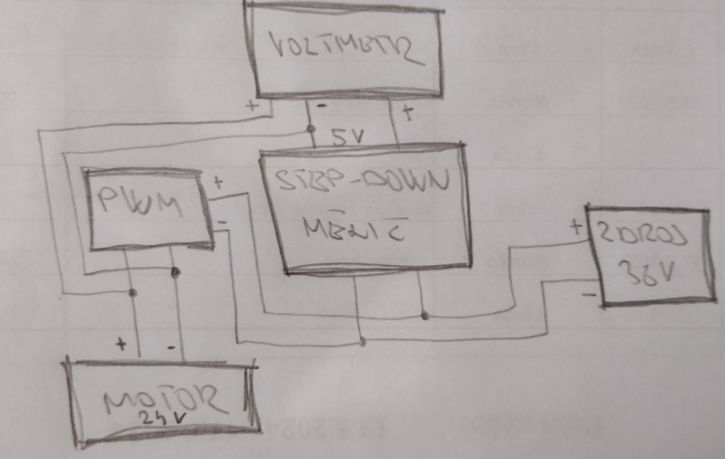

Voltmetr pro svoji funkci potřebuje napájení. Takže udělej ještě jednu napájecí větev od baterie k volmetru. Tam vložíš step-down měnič napětí (třeba na 12V) a tím zprovozníš voltmetr.

PWM musí jít přímo na svorky motoru (ne přes voltmetr)!

A měřící svorky voltmetru připojíš na oba kabely, které vedou od PWM k motoru.

Nemyslím, že to máš dobře.

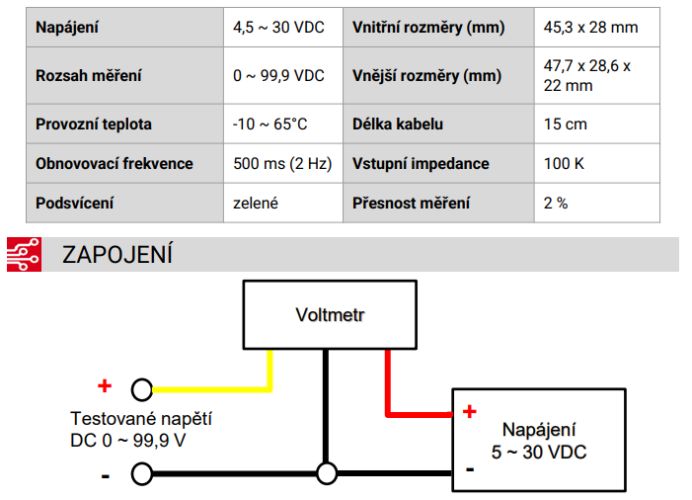

Těch 5-30V je podle mě na vlastní funkci vnitřní elektroniky voltmetru ("napájení, baterka").

Taky nechápu, co chceš změřit, když tam máš pulzní napěťový zdroj (PWM) a tvůj voltmetr měří jen stejnosměrné (konstantní) napětí.

Edit: Refresh stránky ukazuje 2 další odpovědi se stejnými pochybami jako můj příspěvek.

Něco takovéhoto (colombo snad doporučuje to samé, jestli ho chápu správně), ale stejně to neřeší ten problém s měřením nesmyslu na výstupu pulzního zdroje.

Co je to "pwm"? Regulator otacok s PWM alebo len znizujuci menic?

K otazke voltmetri : on potrebuje pre svoje fungovanie (led displej a procesor) napajanie, vnutri ma regulator na 3.3V a kazde napatie od 4.5 do 30V si prevedie na 3.3V.

Merane napatie prisposobene internym delicom s tym nic nema, vyrabaju sa (zmenou jedneho odporu) voltmetre pre rozne rozsahy merania.

Máš nějaký důvod proč to zapojovat zrovna takhle? Taky když je ten zdroj pulsní, může ti to měřit hausnumera.

5V (teda těch 4,5-30) je napájení, těch 0-100 (podle proklemování 0-10 nebo 0-100 nebo nějaké další možnosti) je měřené napětí. To se může taky proklemovat nebo se to s tou klemou prodává (vedou od něj jen dva dráty). Ale napájení bych určite nedával PWM.

Teď je otázka, co naměříte, když měřené napětí bude obdélníkové s PWM. To je potřeba znát metodu měření toho voltmetru. Pokud je to dvojitá integrace (nebo i jednoduchá) je to v pohodě (klasické žluté multimetry). Ale tady to podle mě je procesor se smaple&hold a záleží kolik bere vzorků a jak je průměruje, myslím že nebude měřit dobře, protože těch vzorků bude jen pár v náhodných okamžicích toho PWM. Musíte přidat nějaký filtr střední hodnoty. Pak to naměříte. Ale takový filtr bez osciloskopu těžko stvoříte a i s osciloskopem je to dost fuška (několikrát jsem to dělal) i když se řekne blbý LPF (Low Pass Filter). A jinak PWM napětí se většinou neměří, ale měří se jeho amplituda a zatěžovatel a násobí se to. Nebo se prostě udělá fikce, že skutečné je rovno požadovanému (není důvod, aby tomu tak nebylo, pokud spínání funguje) a s tím se počítá, pokud je to potřeba někam do výpočtu.

Z tvých dosavadních příspěvků jsem se nedozvěděl funkci nebo účel tvého zapojení.

Teď je mi divné, že máš baterii na 36V, ale motor na 24V. Většinou musí být motor přizpůsoben napětí baterie, aby se motor neničil.

Ona totiž PWM regulace bere to napětí z baterie a vyrábí z něj pulzy. A ten pulz má velikost napětí stejnou jako je napětí baterie, takže ty pulzy do motoru mají napětí 36V. Rozdíl je pouze v tom, že se liší délka pulzu (to je doba kdy tam napětí je přítomné a doba kdy tam napětí není).

To je právě vidět na tom videu v polštině. Mění se tam šířka pulzu a šířka mezery podle polohy potenciometru. Nemění se hodnota napětí na svislé stupnici (napětí je stále stejné ať je pulz 1%, 50% nebo 100%).

Voltmetr je obecně na měření stabilní hodnoty napětí. Na měření pulzujících signálů musíš používat osciloskop a musíš s ním umět měřit.

Náhodou jsem narazil na toto vlákno. Plné mýtů.

Step down je úplná blbost. To je více méně topologie s tímto PWM regulátorem.

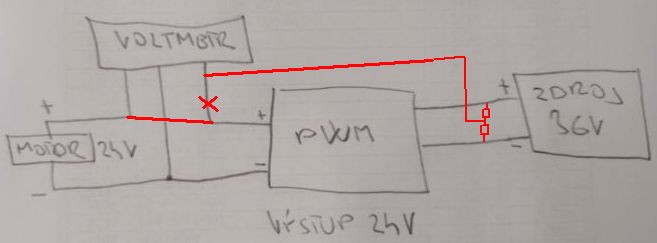

+ Multimetr musí být zapojen přes dělič na zdroj jak už psal Imgify.

- Multimetru je další problém. Jelikož regulátor používá spodní tranzistor. Tj. mínus je odpojované. A + je trvale připojeno. Čímž pokud se udělá dělič pak ve vypnutém stavu PWM je na multimetru záporné napětí. Multimetr snad má diodu, která ho možná ochrání. (Riziko uzavírání proudu motoru.) Ale správné řešení je dát mínus multimetru na mínus zdroje.

Mno a snímací fous pokud se dá na + motoru tak tam bude furt napětí zdroje. Pokud se dá na - motoru tak zde to bude zajímavější a bude vidět opačné napětí než je reálné. Tj. vypnuto 36V , PWM 100% 0V.

Video s PWM je hezké ale absolutně nereálné. DC Motor má tu vlastnost že generuje napětí odpovídající jeho rychlosti.Multimetr bude měřit zpětně generované napětí, které bude odečteno od napětí zdroje. Odečítané napětí bude odpovídat otáčkám v době kdy bude tranzistor regulátoru rozepnut a nulové napětí zdroje v době kdy je tranzistor sepnut. Ještě je dobré doplnit že zde musí být určité doba komutace přes diodu, která odpovídá zatížení motoru. Zde je nutné zkontrolovat že PWM regulátor má diodu na výstupu mezi + (K) a výstupem - (A) jinak to shoří.

A jako poslední bych zmínil menší napětí motoru než zdroje. S menším napětím motoru se dá do určité míry pracovat. Platí že proud vyvolaný sepnutím nesmí překročit proudovou mez regulátoru, jinak regulátor shoří. (Proud je dán více méně odporem vinutí a napětím na něj působeným. (Pokud se motor otáčí pak se odečte napětí generované motorem od napětí zdroje. )). Dále by mělo být zajištěno hlídání maximálních otáček motoru. Jelikož jak jsem psal už, napětí odpovídá otáčkám a platí že i otáčky odpovídají napětí. Při překročení otáček hrozí zadření ložisek či roztržení rotoru.

PS. Pokud tazatel chce zajistit Voltmetrem ochranu před použitím vyššího napětí. Je mnohem levnější a jednodušší potenciometr na regulátoru doplnit o rezistor/trimr (Mezi + koncovou polohou a + elektroniky regulátoru), který omezí rozsah regulace PWM.
