Elektrika je pro mě Španělska vesnice a tak bych se potřeboval zeptat.
Ze stropu vede k lustru šedý a černý kabel. Lustr má hnědý, modrý a zelenožlutý.
Jak je správně propojit?
Hnědý s černým, modrý se šedivým a zelenožlutý nepřipojovat a pořádně zaizolovat?
Díky
7x
Jinak se to tu obecně řešili Xkrát, jak se správně zapojuje třížilový lustr na dvojžilové rozvody.
3x
Šedá a černá není moc standardní skladba. Dráty bych dal od sebe, aby se nemohly dotknout a rozsvítil bych. Zkoušečkou bych zjistil, na kterém je fáze. Pak hned zase zhasnul. Fáze přijde připojit u lustru na hnědý. Druhý vodič, kde fáze nebyla přijde nejprve na zelenožlutý (musí být zapojen vždy, je to ochrana, kdyby se v lustru někde něco podělalo a fáze se dostala na kostru) a ze zelenožlutého teprve připojit na modrý. Hádám, že z lustru vedou vodiče lankové s lisovanou koncovkou, takže tam bude určitě čokoláda (většinou je přímo připevněna na lustru a vodiče jsou v ní již zapojeny, pokud ne, dokoupíte). Wago je zde nevhodná. Tolik teorie. Teď trocha toho strašení realitou. Reálně jsou podle mě vodiče vedoucí ze stropu hliníkové a ty se nesmí ohýbat tam a zpět (pod větším úhlem stačí ohnout i jednou tam a zpátky a jsou k.o.). Pokud mám pravdu a vodiče takto poškodíte, nebo to udělal třeba někdo před vámi (ani to nemusí být vaše chyba), tak se může stát, že se vodič ve zmoženém místě, které tak tak drželo za pár měsíců, za rok, to je jedno, přeruší a začne to jiskřit. Nějakou smůlou vám chytne od lustru zbytek místnosti (stačí odkapávání žhavého materiálu na to, co je pod lustrem) a vy normálně vyhoříte. Jelikož vám montáž neprováděl odborník, tak od pojišťovny nedostanete ani korunu. Budete bez baráku, bez věcí, bez peněz, protože jste si zapojoval lustr do starých hliníkových rozvodů, které poškodil ten před vámi. Stojí vám to za to? Já třeba vzdělání elektro mám, ale z hliníku mám osypky, jen to někde vidím. Vy, jako amatér, bez urážky, byste do toho vůbec sahat neměl. Počkejte si, až budete v nemovitosti, která má dráty měděné a normálně hnědý, modrý a zelenožlutý. Tam byste zapojení mohl zvládnout a nevyhořet. Tohle vypadá jako snadná sranda. Snadné to defakto je, ale když se něco udělá v elektrice špatně, sranda to rozhodně není, a umírají pak lidé, v lepším případě jen přijdete o veškerý majetek.
Zdravím
1x
No tok. Pokud z lustru vedou 3 vodice,nevedou proto any se jeden zaizoloval ale proto ze se ma zeleniuluty zaoojit.Ale kak spravne je otazka i pro nas protoze netusime na kterych nestandardnich barvach je PEN .To se bez mereni zjistit neda a ty jsi ekektrikou nepoliben takze asi nemas cim merit a ani nevis jak. Tak co ti mame poradit? Pisu z mobilu
1x

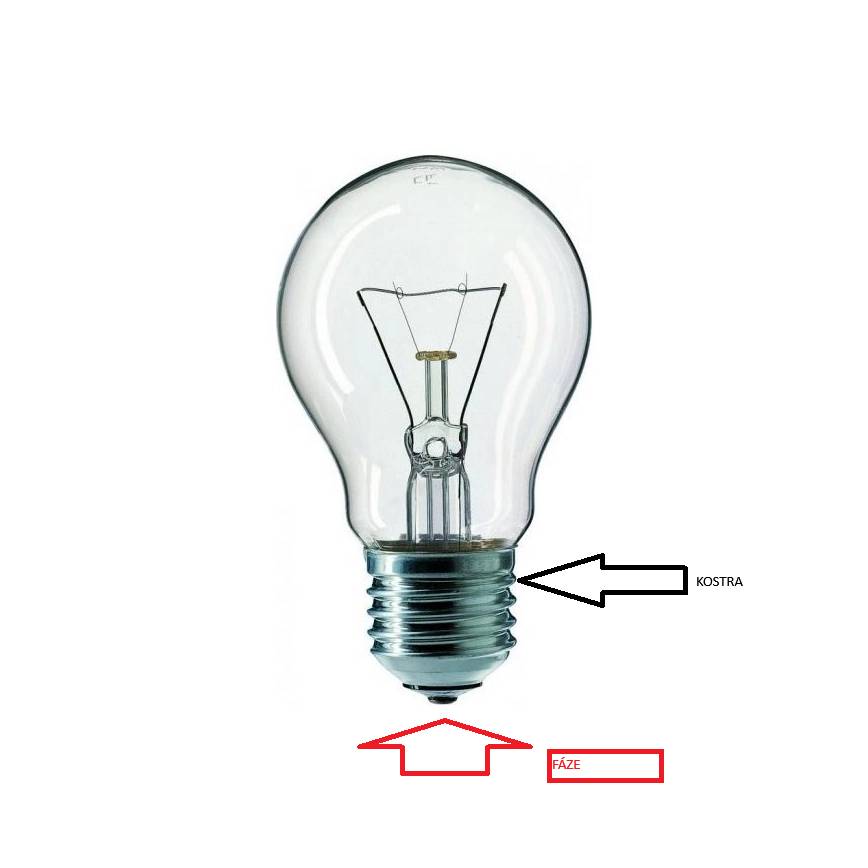

Fázový vodič,čiže ten čo je pod prúdom,ak zapnete vypínač, zo stropu zapojíte do fázovej svorky z ktorej ide drôt na objímku na stredový dotyk pre žiarovku. Druhý drôt zo stropu zapojíte do svorky N ,z ktorej ide drôt do objímky na závit pre žiarovku. Svorku vo svetle zo zelenožltého,čiže ochrany,uzemnenia prepojíte kúskom drôtu so svorkou N. Prekontrolujte si ako sú vedené drôty vo svetle,či sú zapojené podľa popisu,čo som napísal,lebo niekedy od výroby je to zapojené zle. Zapojenie robte pri vypnutom ističi,najlepšie hlavnom.
1x
Obecna rada bez merania mozna nie je, mate tam atypicke a nenormove farby vodicov na strope. Ak identifikujete meranim ten, ktory nie je fazovy, tak ten ide na modry a sucasne zelenozlty, fazovy potom na hnedy. Cele to moze este komplikovat dalsia teoreticka nenormova vec, ked niekto odpina nulovy namiesto fazoveho vodica, aj s tym sa da stretnut.
Pod meranim nerozumiem tak oblubeny skrutkovac so svetielkom, ale vadasku, pripadne jej moderny klon s ledkami. Spravne zapojene to je vtedy, ked medzi kostrou svietidla a kolikom zasuvky nie je napatie a sucasne je tam maly odpor do max 1 - 2 ohmov.
Podle vašeho popisu instalace neodpovídá současným požadavkům potažmo ani požadavkům v době vzniku. A pravděpodobně bude v nevyhovujícím stavu a to chcete aby vám někdo radil stylem "zkuste tenhle a tenhle drát, možná to bude fungovat".
Malá poznámka. V padesátých letech min. století se el. rozvody, /soustava TN-C/ běžně dělaly z G vodičů - fáze černá barva, N/PE barva šedá. V mnoha bytech a domech je to takto v provozu dodnes.
0x
Opravdu ze stropu vede šedý a černý .? Obě barvy jsou ,,živé,, takže pod proudem.Bez měření na místě se to neobejde.Radit zapojení nebudu - je to o hubu kdyby se něco stalo.A ten lustr je z jakého materiálu .? - pokovený,plastový...Asi pokovený,když má tři vodiče.Ale např.u některých LED žárovek zapojení neplatí.Tzn.když to zapojíte blbě,tak to bude ,,blikat,, nebo slabě žhnout.Raději se zeptejte tady elektrika.tv/... ale ještě raději do toho zapojení nesahejte a zavolejte si toho elektrikáře.Máte aspoň minimálně šroubovák s doutnavkou,guma boty a dobrou pojistku .?
0x
Jak byl zapojený starý lustr? Nový bych zapojil stejně, přinejhorším bude zapojený jen stejně blbě.
Ty dva vodiče určitě budou pracovní, ale jestli některý z nich bude i ochranný, to nikdo neví. Jo kdybyste řekl, že to je 70 let staré, řeknu, že ten světlejší (šedý) byl kdysi zelený (ještě v dávnějších dobách neuměli zelenou tak udělat, takže připomínala spíš šedou na starých kabelech, bývala černá, hnědá a šedá (tak lehce do zelena)). Pak by patřil i na žlutozelený. Chtělo by to informaci z jakého období ty rozvody jsou.
Pokud bych byl v téhle situaci, tak bych asi zapojil jak píšete, a žlutozelený (a tím kostru) bych nechal v luftě (za předpokladu, že se na lustr nedošáhne). Pak bych vyzkoušel, jestli to nekope nebo nebrní. A na každou výměnu žárovky bych radši vypínal elektriku. Ale jinak si radši na to pozvěte někoho, kdo o tom aspoň něco málo ví.
0x
Můj první příspěvěk asi opravdu nebyl zcela přesný a možná trochu závádějící, tak se pokusím ho co nejlépe ještě upřesnit.
Jedná se o starší rozvody, ale ne tak staré, takže jsou v mědi. Ze stropu jsou pouze dva dráty - šedý vedoucí do rozvodové krabičky a černý vedoucí do vypínače.

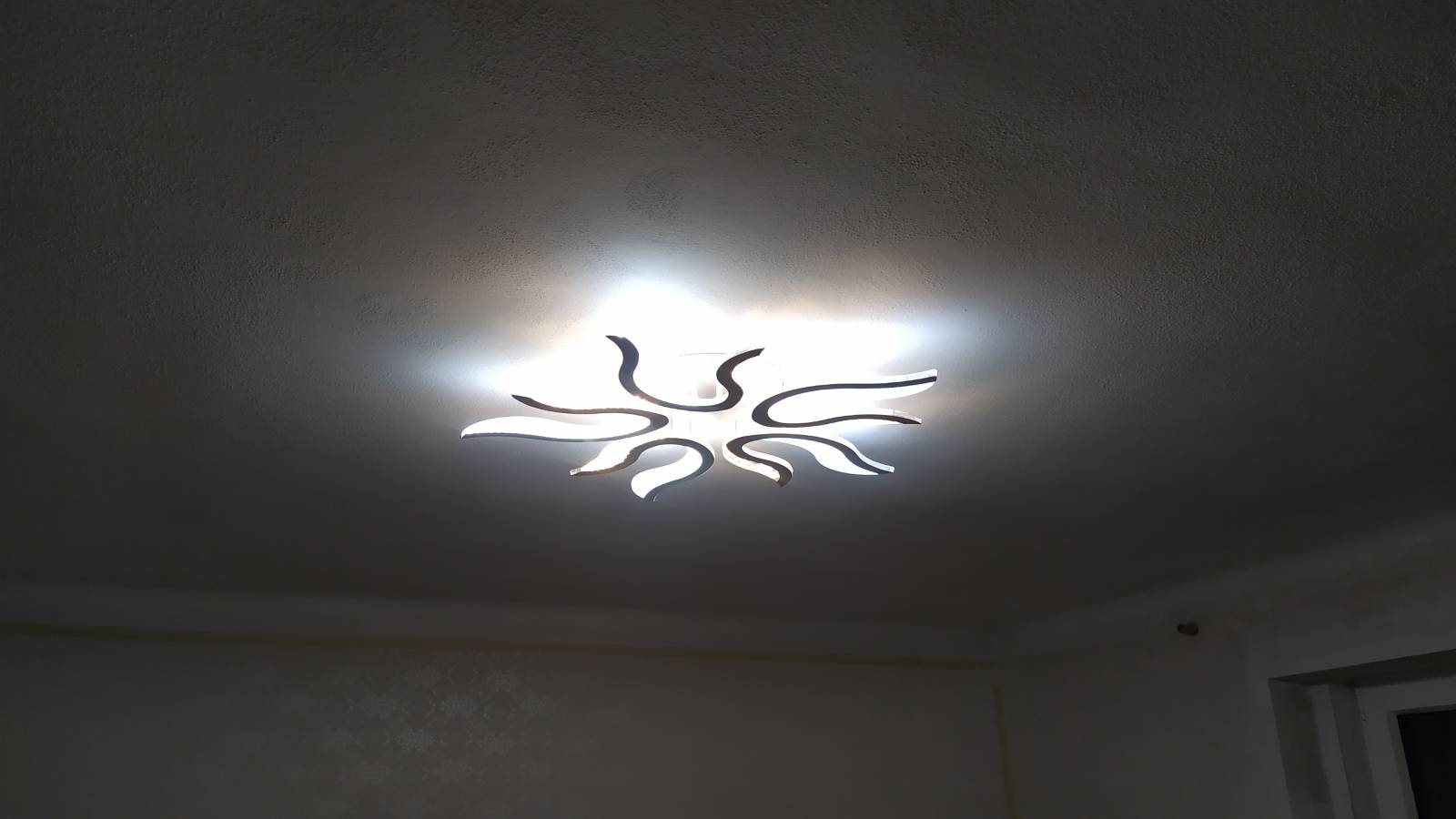

Lustr je moderního typu, s LED světly. V základně lustru jsou tři dráty: hnědý, žlutozelený a modrý, všechny vedoucí do "čokolády". dráty nejsou jen tak volně čili jak jsem psal v první variantě žlutozelený nechat volně a zaizolovat není třeba. druhý konec tohoto drátu má jakousi kulatou objímku a je asi připravený zašroubovat k nějakému šroubku.

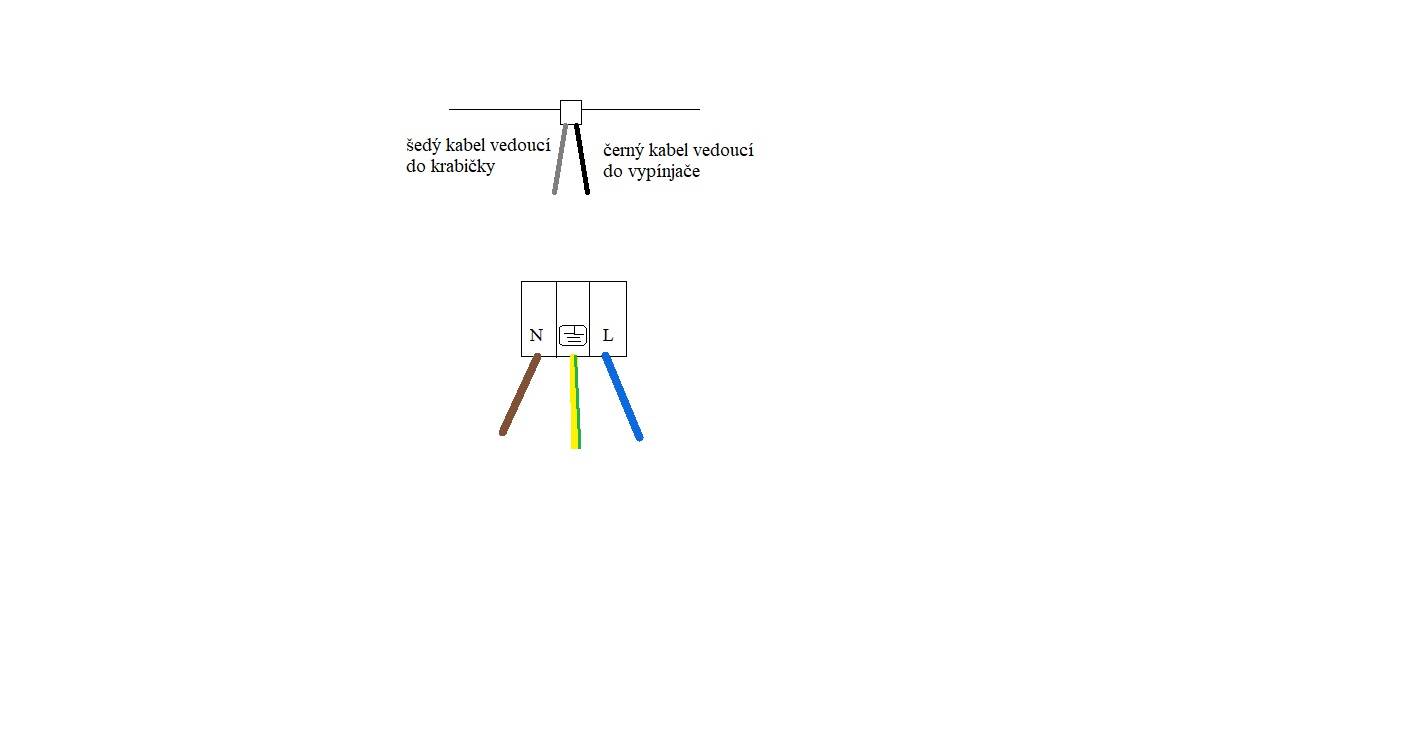

přidal sem pro znázornění ještě obrázek a přidávám i odkaz na konkrétní stropní svítidlo:
otázkou zůstává jak kabely propojit
A jak zde říká pokaždé pan Milan Cukrář- bez měření není vědění... ten šedý přívod je nulák? Pak jestli nevíš, tak fakt
volej elektrikáře!
Mna by zaujimala detailna fotka, ako mate tie vodice spojene, cokoladou / wagom, ako mate rozdeleny PEN ...
