2x

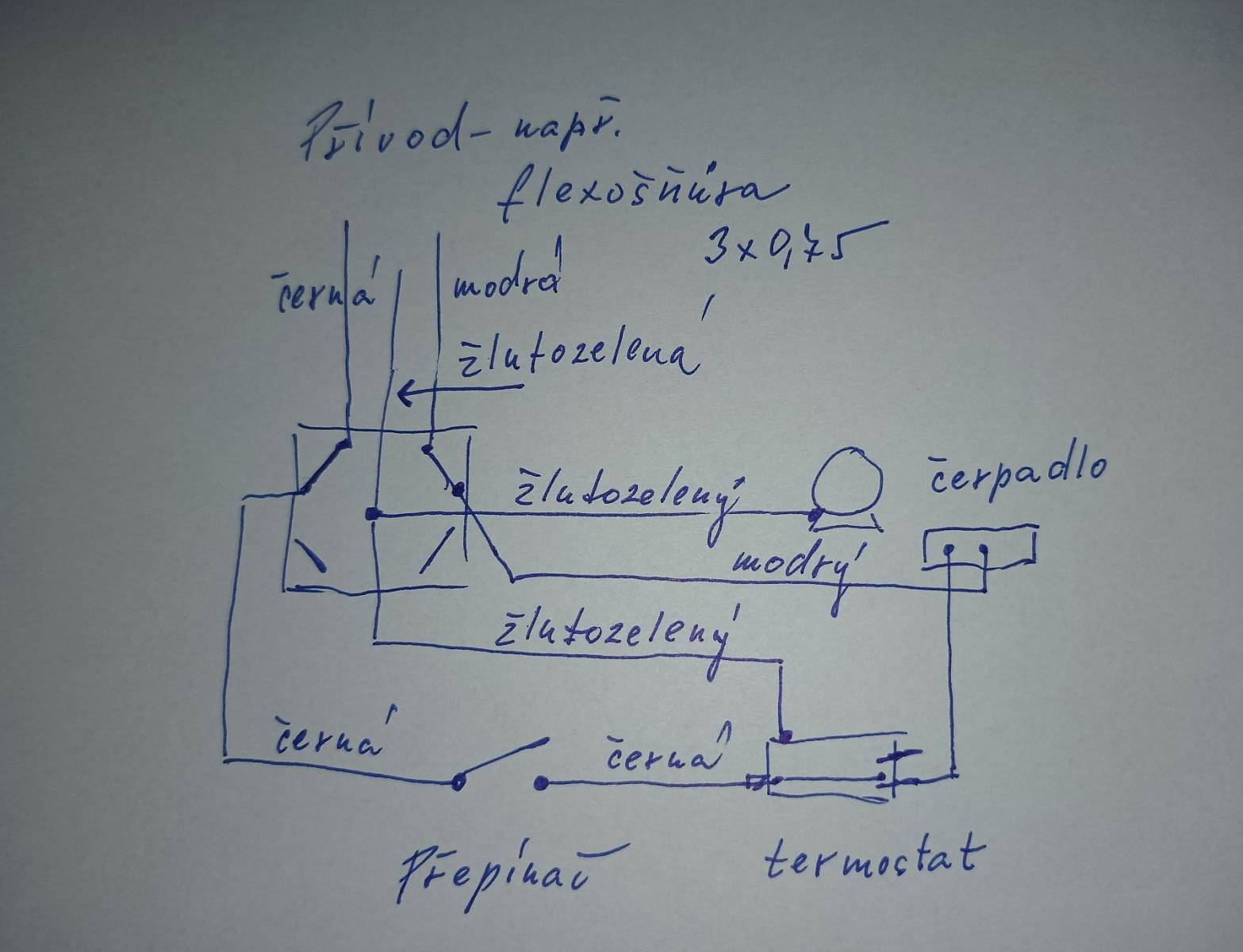

Takto by to mohlo být.
doplněno 19.09.24 22:26:

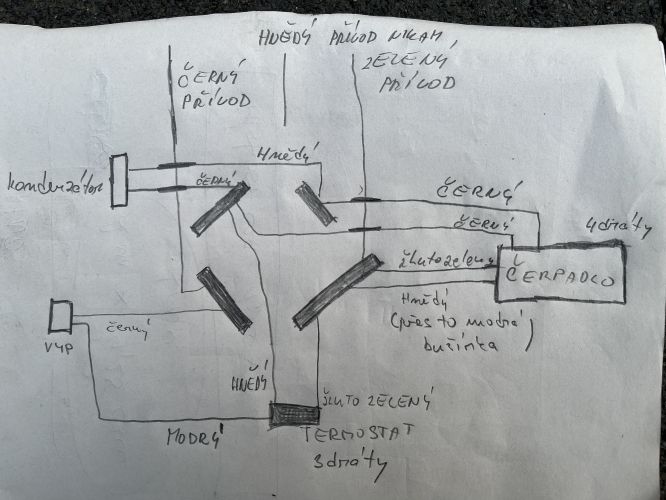

V tom vašem obrázku je modrý vodič na vypínači, tam nemá co dělat. Na termostatu stačí přívod a odvod, pokud není potřeba třetí kontakt na něco dalšího.
doplněno 19.09.24 22:30:
Případně je možné ještě dalším vypínačem termostat překlenout, pokud by mělo čerpadlo běžet stále.

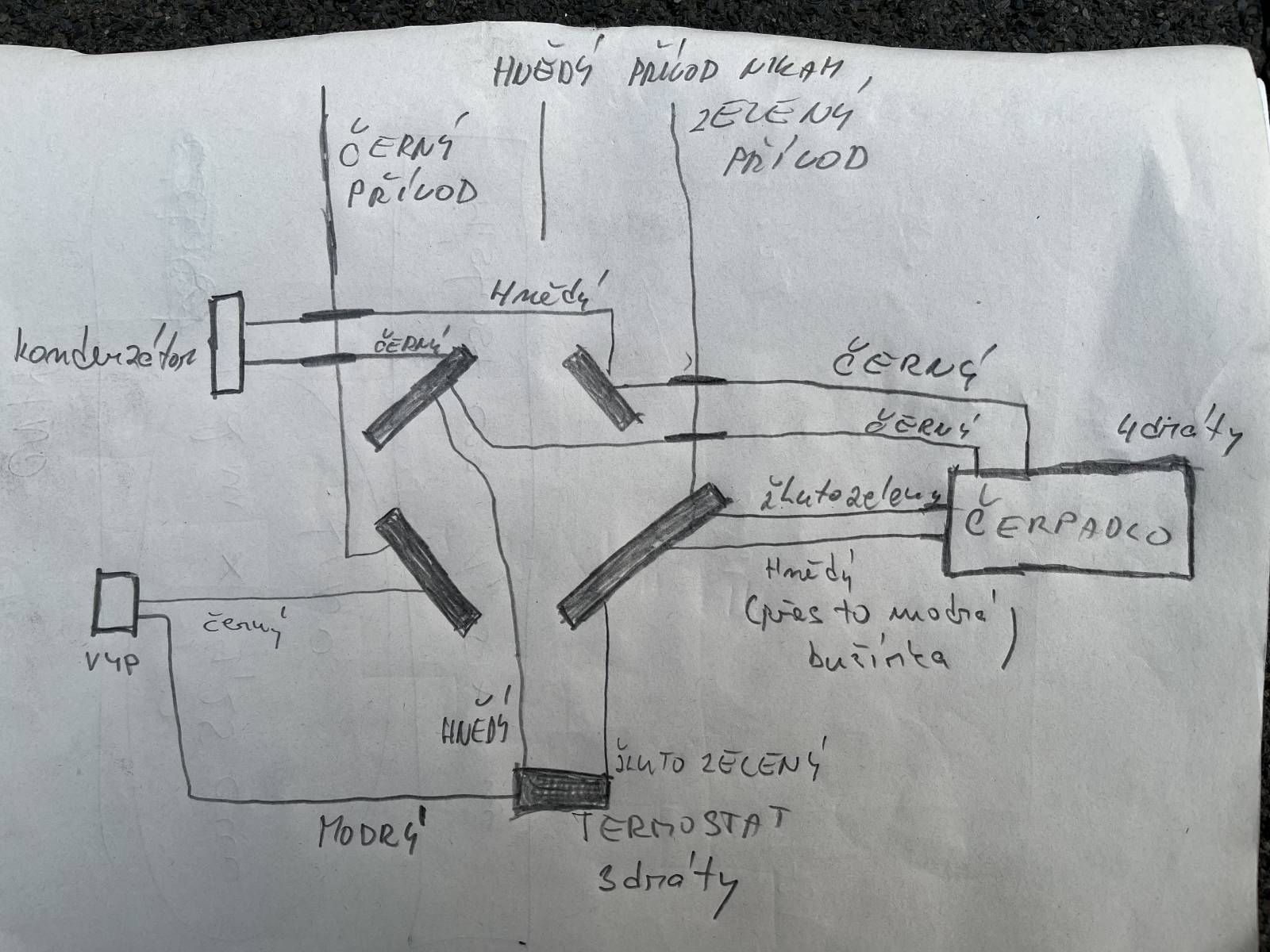

Ten váš obrázek je dost podivný. Navíc, kondenzátor pokud tam je, tak bývá součástí čerpadla. To znamená, že je rovnou na čerpadle zapojen do svorkovnice z výroby. Tím pádem vás nemusí zajímat.
ferax neblbni ho ještě více. Pikola měla vždycky kondík v krabičce! Spolu s vypínačem Několik těchto krabiček ještě originál osazených od výrobce mám doma! Když nevíš neraď!
0x
No- jestli nerozumíš ani tomuto zapojení, pak se do toho radši nehrab! Najdi někoho v hospodě, kdo trochu tomu rozumí
a přepojí ti to. Jde o to rozdělit PE vodič od N vodiče- tzn zapojit všechny žlutzelené a zapojit na kolík šňůry.
Pak modré (N) zapojit na modrý přívod FÁZI NA FÁZI... Co je na tom nepochopitelné. Bacha elektrika tluče a dovede i zabíjet, zejména přes kondenzátor!
doplněno 22.09.24 12:18:
Máš to v textu... Jestli fakt tomu nerozumíš tak viz. výše:!
