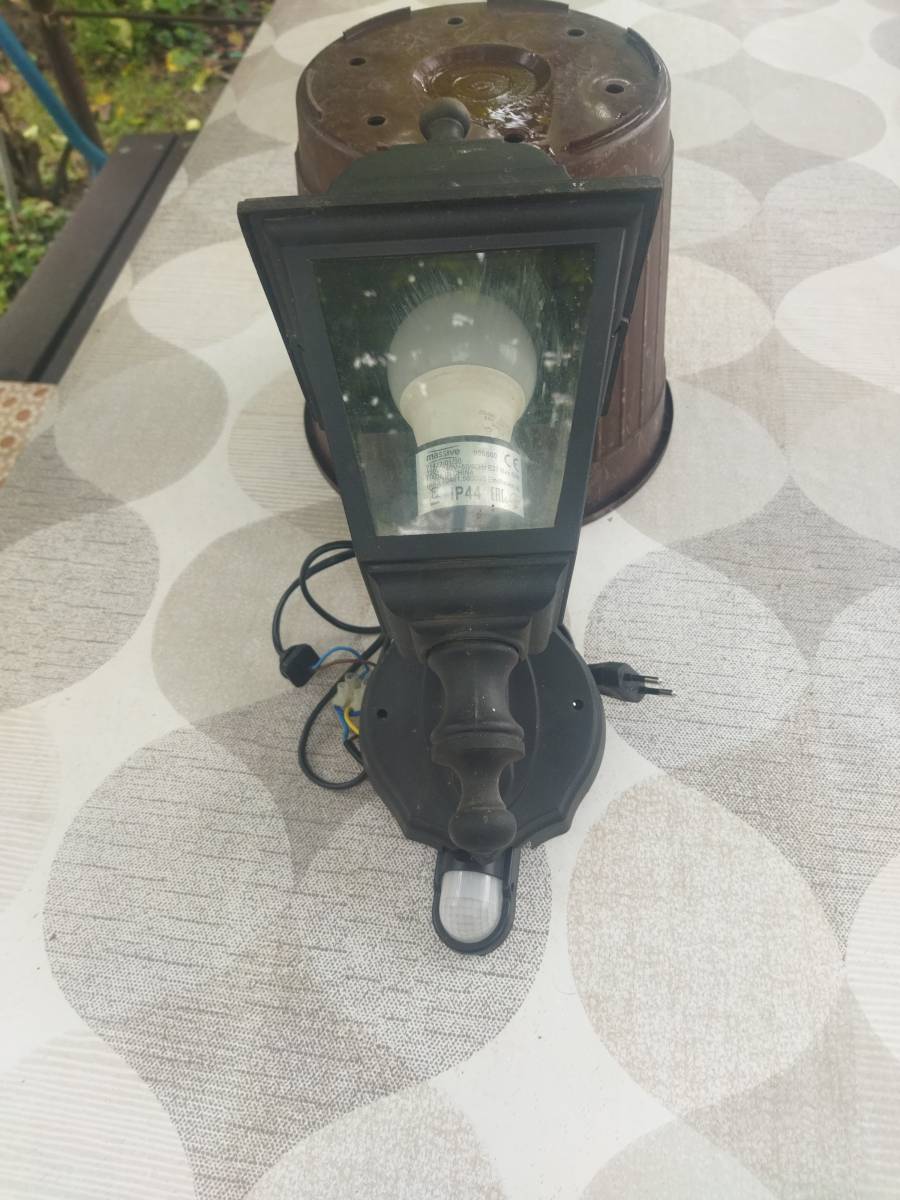

Mam venkovní svítidlo s pohybovým čidlem.Spínání je relátkem.Potřeboval bych zjistit zapojení vnitřní elektroniky.Nemá někdo nápad kde bych zapojení získal.Děkuji za odpověd.
1x
Další vaše informace o čidle, typu senzoru, případně i foto štítku, zapojení vodičů by pomohly více.
Zapojení vnitřní elektroniky vám jako laikovi velmi nepomůže.
.
PIR detektory podobného typu jsou poměrně laciné. Uvažte výměnu.
0x
PIR se chová jako spínač, ke svítidlu vede trvalé napájení. Pokud je požadavek na spínání dodatečně vypínačem, je potřeba aby ke svítidlu vedl další fázový vodič, nejčastěji kabelem CYKY-J 5 x 1,5mm, potom se fáze po vypínači přivede za PIR. Je často nutné vyměnit svorkovnici za vicepozicovou. Víc toho vymýšlet není potřeba.
0x
Vy chcete presnu schemu, z coho je to postavene? Tak tu vam neda ani vyrobca. V principe tam byva zopar operacnych zosilnovacov vo funkcii zosilnovaca, komparatora a casovaca, zdroj napatia okolo 12V a spinaci tranzisotr pre vykonove rele.
Ak chcete schemu pripojenia na 230V, tak tam je N, privodny L a ak lampa nema vlastny svetelny zdroj, tak aj vystupny spinany L.
0x
Uvnitř je zdrojová část pro napájení elektroniky a pak PIR čidlo a spínací prvek. Nemusíte rozebírat to vaše, zkuste si pohrát na nepájivém kontaktním poli, nápadů je na webu hodně. Samotnou část s čidlem můžete napájet z baterie i bez napájení ze sítě. Hledejte pod heslem
PIR Motion Sensor , nebo Motion sensor, atd.
A další a další wellpcb.com/...
Vás asi zajímá i další obvod, který řídí hladinu osvětlení od když svítí, aby nesvítilo i ve dne a také časový spínač, který určuje, jak dlouho bude světlo po spuštění svítit.
