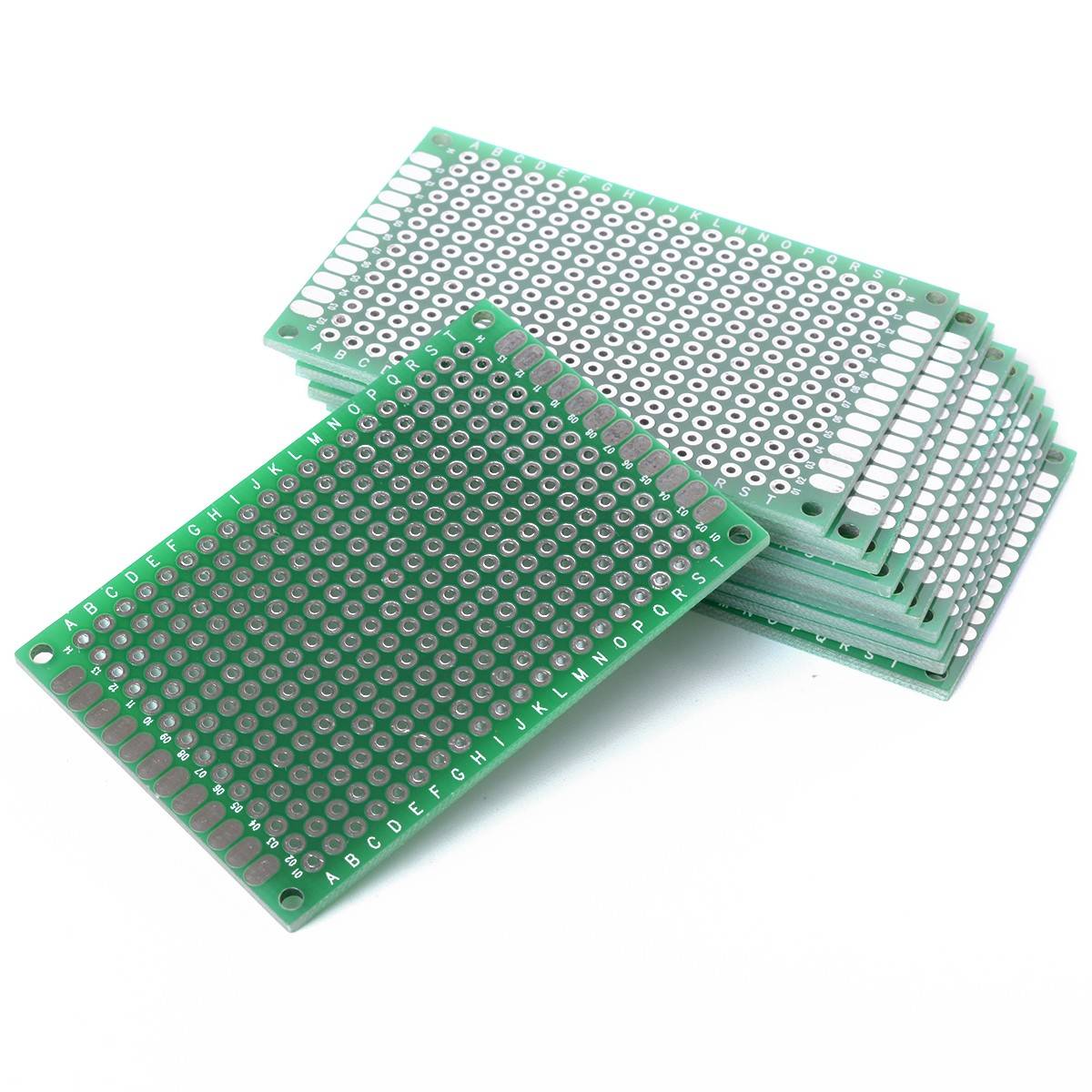

Mám tyhle pole jako na obrázku a realizuju na nich jednoduché obvody. Je to jistější jak nepájko.
Ale moc se mi nelíbí můj způsob propojování součástek z druhé strany, nevíte někdo jak to dobře udělat nebo vlastní výtvor? Ideálně fotku.
3x
Tak ony ty nepájivé jdou taky docela dobře používat, zvláště pokud člověk chce otestovat něco nového a postutně to vyvíjet - já si skoro všechno sestavím nejdřív na nepájivém, pokud to jen trochu jde - a ono toho jde hodně

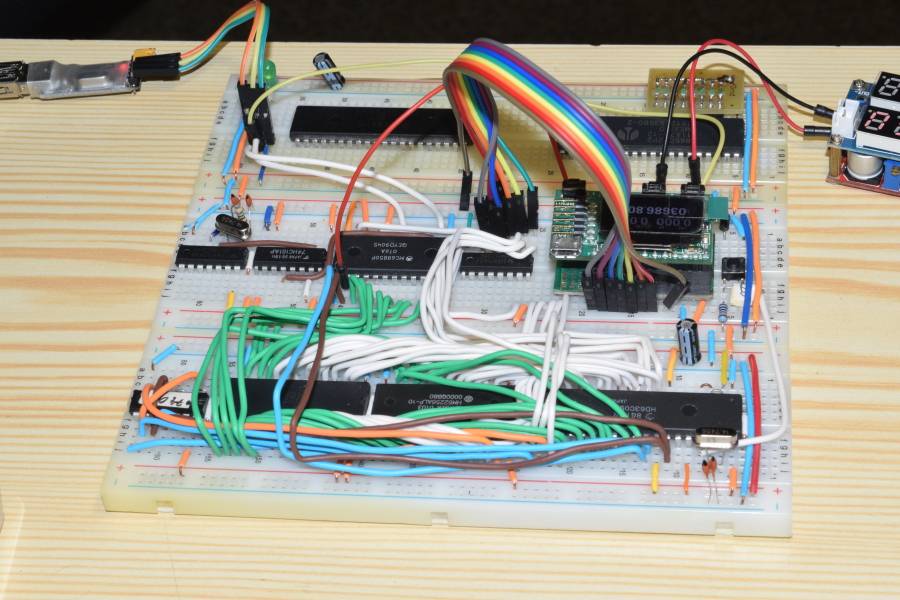

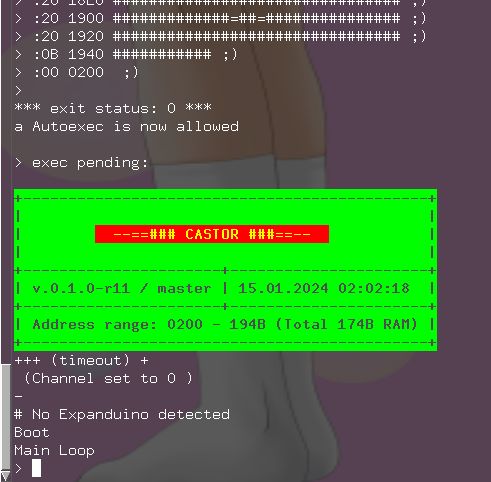

2024.02.25 6309 Breadboard base mix.gilhad.cz/... tady mám 8bitový počítač se sériovým portem, 32kB RAM, 16kB ROM a na desce jsou přichytané i 2 paralelní a jeden verzatibilní port, které jsem mezitím taky rozchodil.
mix.gilhad.cz/... a o něco výš je vidět, že řídící logiku pro připojení dvou Arduin a dalších periférií jsem taky nejdřív uzpůsobil pro testování na nepájivém poli a teprve až to odladím, tak to přenesu na PCB
Vzpomínám si, toto je tvůj počítač s CPU 6309 a ta první fotka nevím, prohlížím tvůj blog, spousta zajímavé inspirace

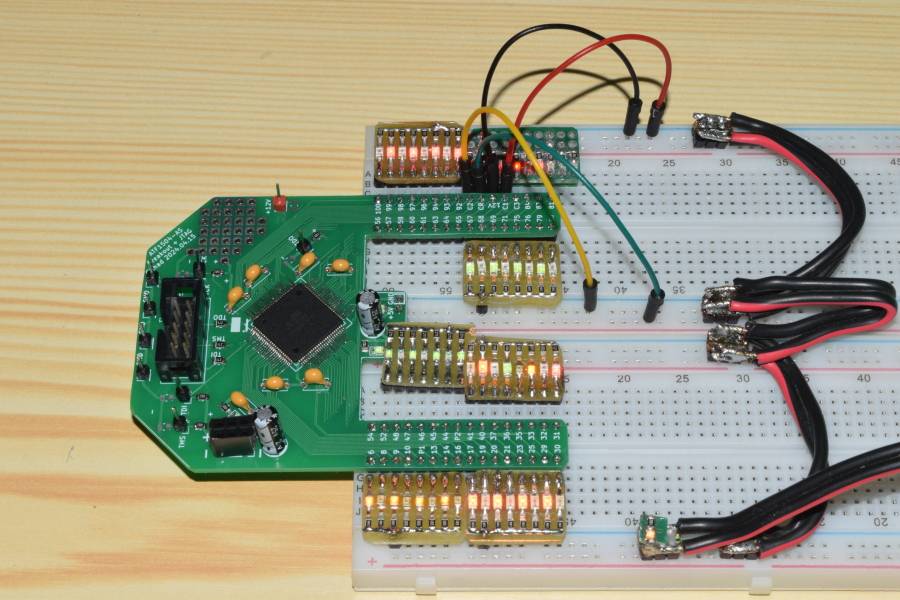

O tom píšu v tom blogu nahoře, ATF1504AS - hradlové pole, které má 64 I/O pinů a mělo by mi tam dělat glue logic (dekódování adres, přepíná sběrnic a tak podobně) - je to ten černý čvereček se 100 nožičkama s roztečí 0.5mm mezi středy těch pinů (připájet to správně byla děsná piplačka a pak se to ještě naučit naprogramovat - že první programátor nefungoval to taky moc neurychlilo). Chystám se udělat si několikadeskový počítač Comp24, jen co vymyslím, jak by to mělo detailně vypadat a nakreslím to a zdokumentuju a vyrobím a rozchodím a ... zatím je to spíš ve stádiu velkého třesku
2x
@tomkk:
mě překvapilo, že "pájko" obsahuje jen prokovené díry. Chtěl jsem "pájko" jako vyšší level nepájka, ale myslel si, že to bude mít řady propojené uvnitř tišťákem. Docela nepříjemné překvapení, je to víc pájení než bych chtěl
Tak samozřejmě jsou i různé s propojkama, ale podle mě to spíš spojuje nevýhody těch pájecích i nepájecích, tak je většinou nepoužívám - hledejte na alíkovi soldering breadboard aliexpress.com/...
Například jako breadboard aliexpress.com/...
nebo pro spoustu integráčů aliexpress.com/...
nebo stripboard, kde jsou jen propojené pruhy a co se nehodí se odstraní aliexpress.com/...
a mnohé další typy
2x

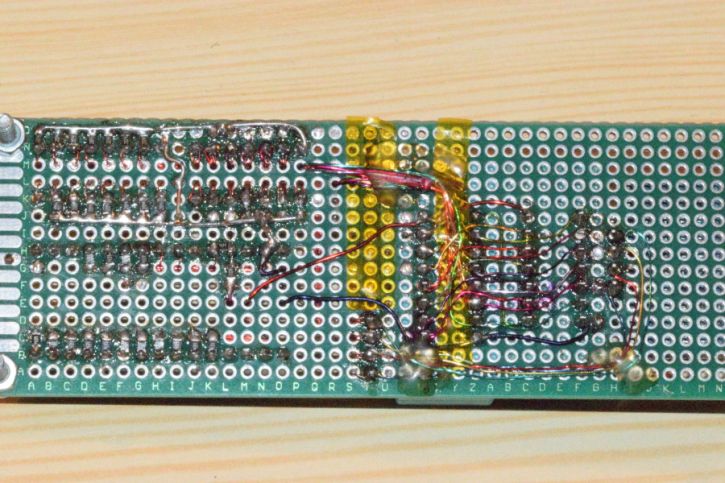

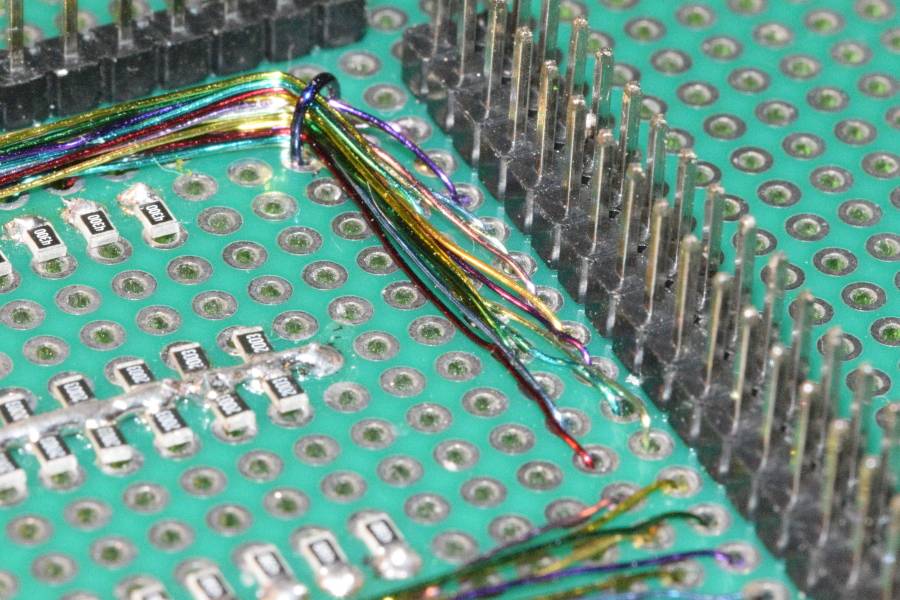

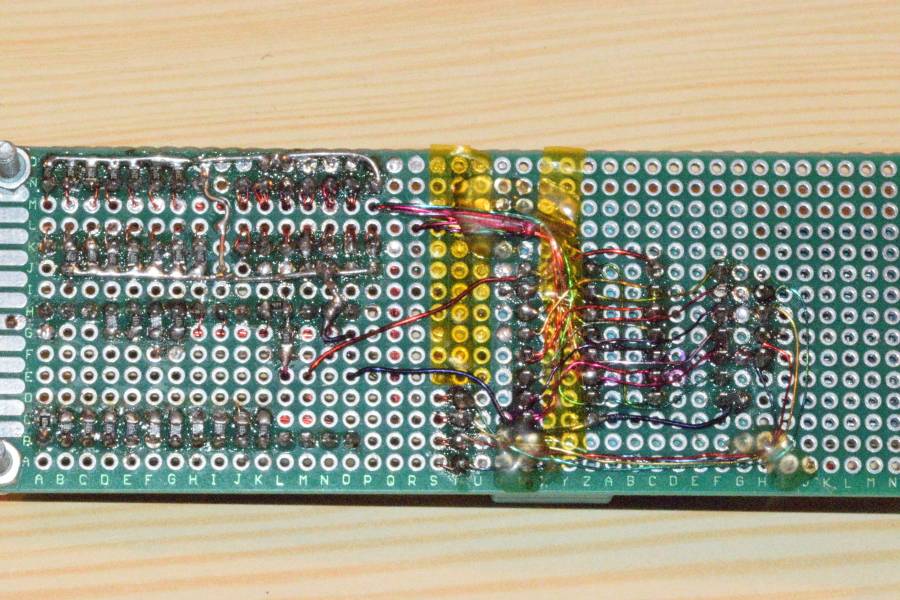

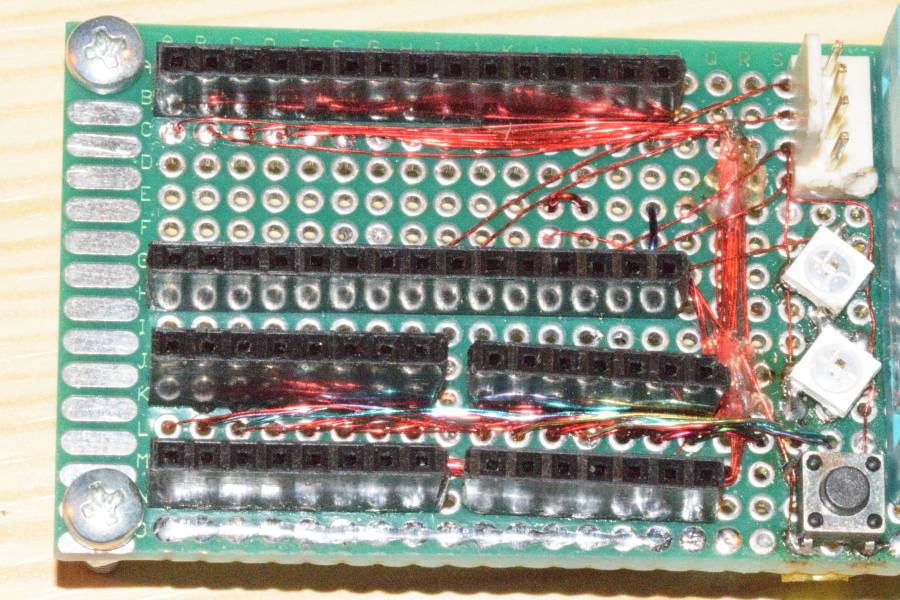

Nejčastěji ohnutýma nožičkama součástek, drátkama a pájkou, ale hlavně, pokud to jde, se snažím, aby propojky nebyly moc potřeba, takže součástky svedu do jednotlivých oček (a použiju obě strany)
například
@gilhad: to působí mnohem lépe, než to mý. Já to drátuju vývody součástek + 0.5 Cu drát.
Dobrá inspirace, dík.
0x
Používal jsem dráty z vyřazených telefonních nebo UTP kabelů případně něco, co se prodávalo jako zvonkový drát. Akorát to musí mít správnou izolaci, takovou, která neutíká (někdy stačí zahrát a máte 5 centimetrů bez izolace, což neni ideál). Taky jsem někdy koupil v GME cívku s asi 20 metry drátu s teflonovou izolací. Ten se dobře pájel (a s teflonem teplo pájky nehne), ale blbě se odizolovával. Když jsem chtěl koupit další, tak jsem to prostě nenašel (maji jen s PVC).
Na konci jsem dělával očko, tak aby se navléklo na nožičku. To se dalo koncem pinzety. Chtělo to určitý cvik, pak to šlo docela rychle.
Od doby, co jsou dostupná nepájivá kontaktní pole (přičemž tyhle bastldesky stojí kolikrát víc než to nepájivé pole) jsem téhle kratochvíle zanechal, ale dělal jsem tím způsobem i docela složité věci. Fotku třeba nějakou vyšťourám, ale nikdy jsem to nedělal na krásu.
0x
Jako propojovací drátky jsou dobré vi.aliexpress.com/.... Ta 8 barevná špůlka je vhodná pro odlišení funkcí.
