Jak zjistim z rezistance cívky její impedanci?

Na kmitočtu 0 Hz to bude 400 Ω.

Impedance je frekvenčně závislá a hodnoty pro výpečet impedance se nedají zjistit ani z kvalitní fotky, a vy byste to chtěl určit z té vaší mazanice,

Lepší by bylo j změřit nějakým AC měřením.

Zhruba by šla dopočítat, když budete znát počet závitů. Pokud jej neznáte, tak buď znát parametry drátku, nebo snad apoň máte zbytek toho drátku, abyste změřil jeho odpor na metr.

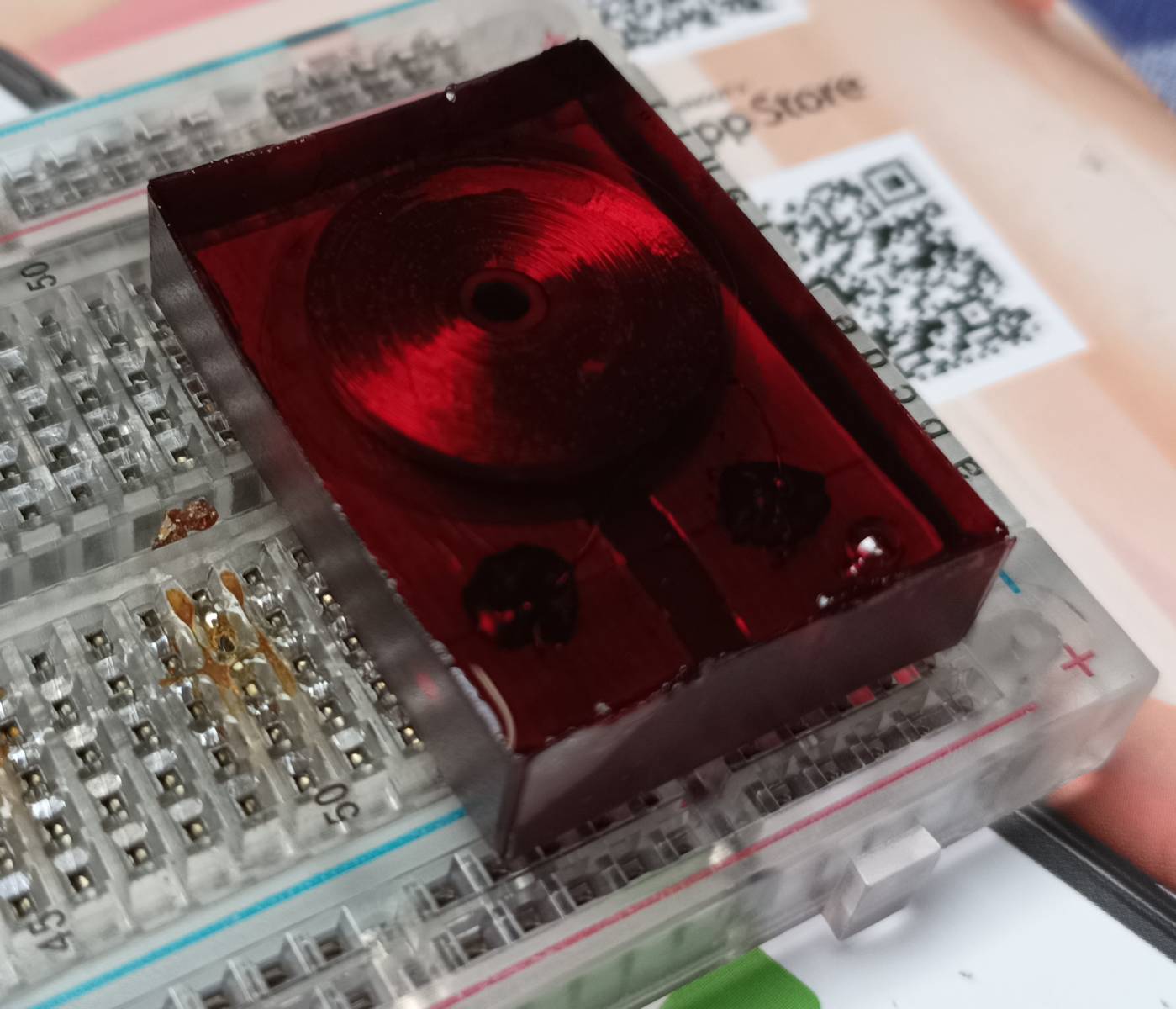

Jestli ty dvě destičky jsou tišťák s mědí, tak jste vložením těch měděných plošek do mag pole cívky zbytečně trochu zhoršil vlastnosti té cívky.

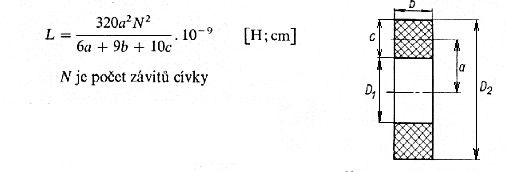

Až budete mít počet závitů, tak asi nejbližší vzorer pro výpočet té vaší cívky bude tento:

Impedanci pak samozřejmě spočtete klasicky jako odmocninu ze součtu kvadrátů R a XL pro konkrétní kmitočet..

Na to sa neda odpovedat, ohmicky odpor vinutia nema nic spolocne s impedanciou. Cievky s rovnakym odporom mozu mat roznu indukcnost a teda aj impedanciu.

Ze stejnosměrného odporu se prostě indukčnost nespočítá (odpor je tam parazitní veličinou). Je potřeba změřit ji střídavým proudem. A jestli je to vzduchová cívka, tak daleko od čehokoliv kovového (vodivého), protože to dost zkreslí měření.

Impedance pro DC je očividně 400 ohmů a pro další kmitočty bude odlišná. Nejlíp by se to změřilo RCL metrem, mám na to i program, kterému řeknu odkud, kam a kolik bodů chci a jen si počkám na výsledky. Ale pochybuju, že někdo, kdo se ptá, má k dispozici přístroj za půl milionu (HP4284).

Jinak se dá najít nějaký přibližný vztah (L=N^₂/R_m). Do něj je ale potřeba znát počet závitů. Magnetický odpor se počítá jen v té díře a v tom je ta přibližnost, že se zanedbává to okolo (těch zjednodušení je víc, třeba se zanedbává tloušťka cívky, která tady určitě neni nulová a koukám, že někdo už dal vztah, kterej s tím počítá).

Měření indukčnosti se dá provést mnoha způsoby. Kromě "ohmovy" metody, kdy se měří napětí a proud (včetně fázového posunu) a z toho se určí indukčnost a odpor je několik dalších metod. U velkých indukčností se dá měřit strmost proudu po napěťovém skoku, ale podmínkou právě je, aby se měřil ten začátek, než to začne vypadat jako exponenciála. Malé indukčnosti se zase dají měřit podle rezonance nebo zapojené do nějakého oscilátoru, kde indukčnost určuje kmitočet. A to určitě nejsou všechny možnosti.

Na pokusy, jo? No tak to máš určitě nějaký univerzální měřák - například vi.aliexpress.com/... a tím změříš i indukčnost.
