Vážení elektroexperti,
objednal jsem si nějaký USB-šlauch a odesilatel mi k tomu přibalil jako dárek LED diodu:
Chtěl bych si s ní trochu pohrát, jinak pro ni nemám praktické využití. Ve specifikaci se uvádí napětí v propustném směru 3,2-3,8 V. Na 2 tužkový svítí, ale slabě, což jsem očekával. A teď ten dotaz: Lze použít plochou baterii, aniž by to diodu odpravilo? V klasických baterkách na plochou (4,5 V jmenovitého napětí) se používají žárovky 3,8 nebo dokonce 3,5V, protože se zatížením zdroje napětí sníží. Mám ale v hlavě guláš z toho, co ty elektrony můžou nebo naopak nemůžou udělat v této diodě. Zda se napětí sníží bez problému taky nebo se to zničí. Děkuji!
P.S.: Pokud někomu vadí, že vyjádření "LED dioda"je pleonasmus, tak je mi to jedno. Stejně, jako firmě v odkazu.
4x
Žárovička 3,8V se používá proto, protože elektromotorické napětí ploché baterie při zatížení je 3,8V, to znamená při zatížení cca 300 (500) mA.. Ale LED má proud cca 30mA (její katalogový údaj), což skoro nezatěžuje baterii, tak bych doporučil cca rezistor 30ohm. Ale zkusil bych změřit procházející proud, ten se bude lišit individualně podle toho kdy začne LEDka svítit...
2x

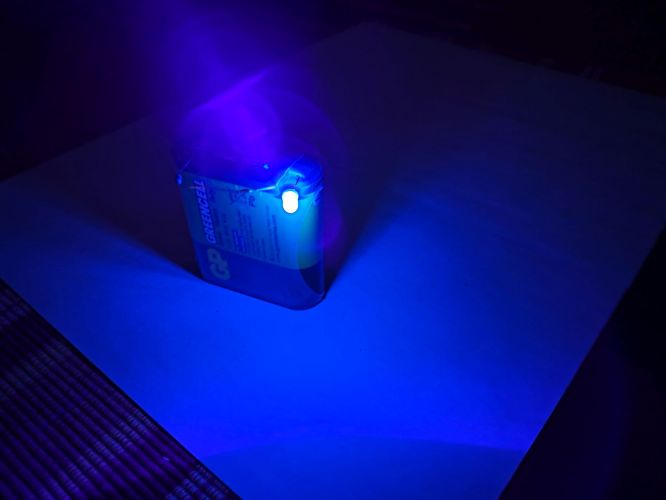

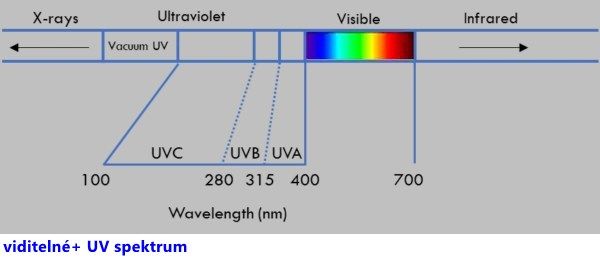

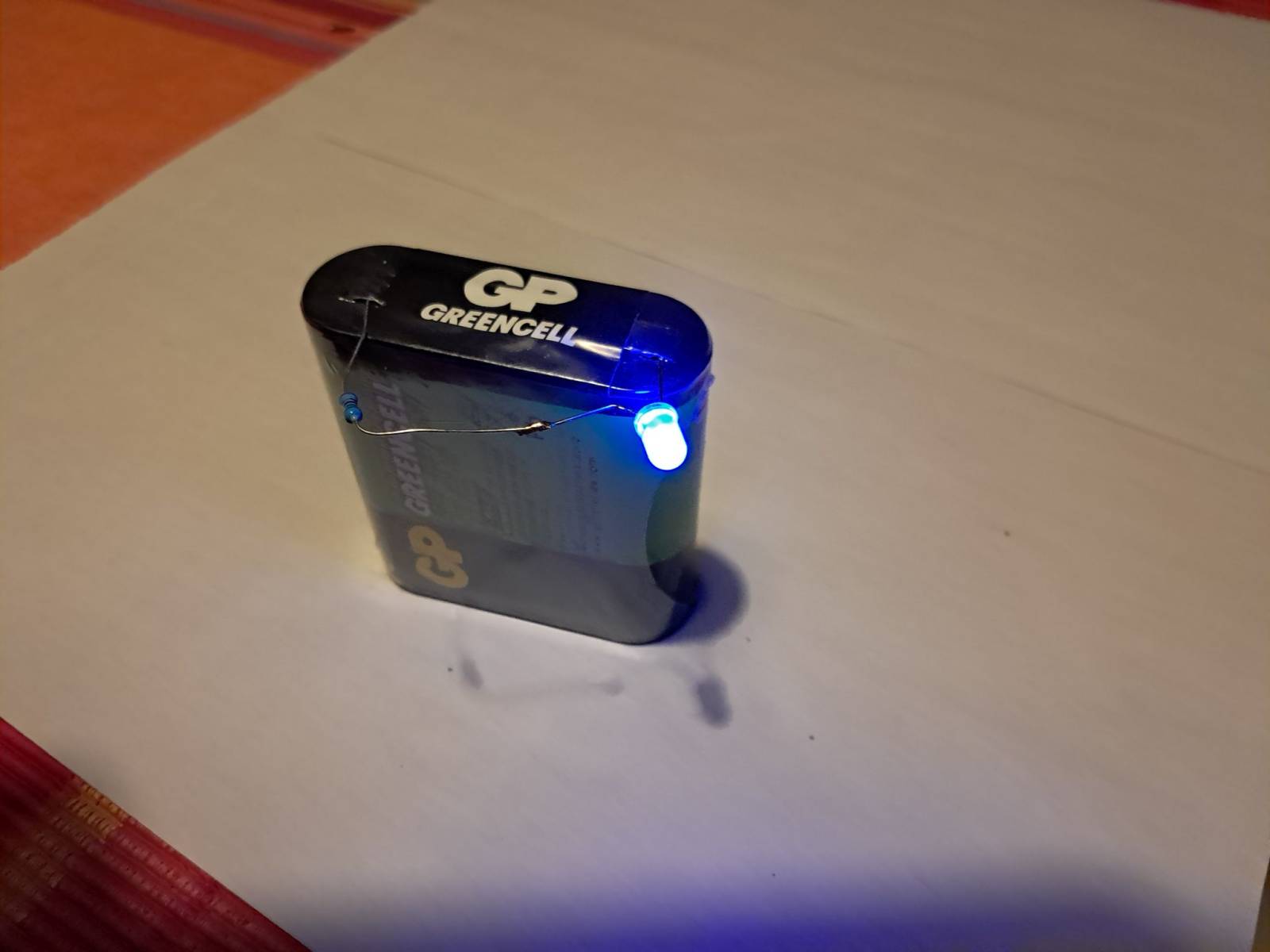

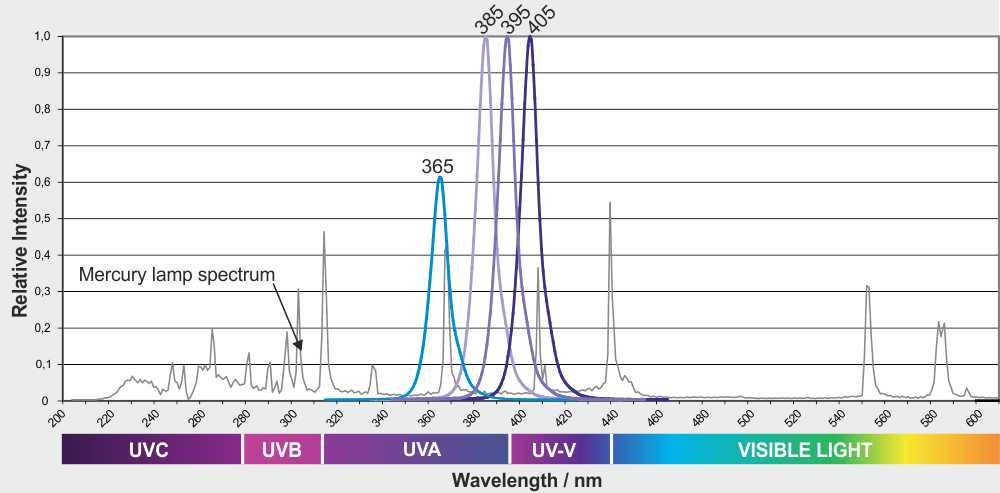

Ještě jednou upozorňuji, že jde o UV diodu - není to běžná dioda pro svícení.Podle specifikace vyzařuje v pásmu vlnových délek 395 až 400 nm, zatímco viditelné světlo má rozsah 390–760 nm. Může se vám zdát, že svítí slabě - ale víc svítit nebude. Vlnová délka 395 - 100 nm patří do oblasti UVA (315 do 400 nm). Toto "černé světlo" se používá například pro buzení fluorescence a luminiscence při testování pravosti bankovek nebo v dekoračním a trikovém osvětlování. Asi 99 % UV záření, které dopadne na zemský povrch, je ze spektrální oblasti UVA a je obecně považováno za bezpečné. Přímý pohled do zdroje světla nebo dlouhodobé vystavení jsou přesto nebezpečné - viz WIkipedia tady.
0x
V odkazu máte UV (ultrafialovou diodu). Vy vidíte UV světlo?
Barva světla ... Ultrafialová (UV)
Max. propustný proud ... 30mA
Napětí v propustném směru ... 3.2-3.8V
Průměr ... 5mm

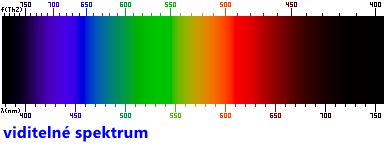

Vlnová délka ... 395-400 nm (viditelné světlo: 390–760 nm)
Vyzařovací úhel ... 20-25°
0x
LED-diody se musí řídit proudem. Protože kvůli exponenciální V-A charakteristice určovat pracovní bod diody je něco jako běhat potřený krví v lvím výběhu nebo psát psaníčko tlustým liháčem nebo odměřovat kapky proti kašly pomocí kanystru. (To ale neznamená ,že to nejde, například vybitá 3V baterie CR2032 rozsvítí červenou diodu bezpečným proudem nebo že autobaterií taky bezpečně rozsvítím červenou diodu když bude v sérii 1K odpor)
"Napětí diody" se určí podle hc/lambda = 1234/vlnová_délka v nanometrech . Takže všechny barevný takovýhle napětí odpraví, nebude li omezen proud. Tu větu je potřebu brát s rezervou, to je jen fyzikální vztah odpovídající jaká energie v elektronvoltech odpovídá dané barvě diody. To znamené, že s nižším napětí se dioda nerozsvítí, ani kdyby ji táhli párem volů, a že až vyšší napětí docílí uvolňování fotonů přes diodový přechod, ale v neomezeném množstvím ,proto je to potřeba regulovat proudem
4.5 V odpovídá asi 260nm, což je ultrafialové. to znamená, že barevné diody takové napětí odpraví, nebude li omezený proud.
0x
0x
Předřadný odpor pro LED se vypočítá s použitím tří nutných údajů:
Uf - napětí LED, při které svítí, zde 3,2 až 3,8 V, u obyčejných asi 2 V
If - proud LED, při které svítí, obvykle 20 mA (ale jsou i malé pouze 2 mA)
Uz - napětí zdroje.
Odpor se vypočítá z rozdílu napětí, které se musí na srazit a proudu. R = (Uz - Uf) / If
Po dosazení například pro obyčejnou červenou LED 2 V a 20 mA a plochou baterii 4,5 to vychází
R = (4,5-2) / 0,02 = 3,5/0,002 = atd...
Vychází asi tak 3,5 / 0.02 = 350 / 2 = asi 175 ohmů, což je minimum, a ani se takový nevyrábí, použije se nejbližší hodnota, například 180 ohmů, ale zkuste si vypočítat, jaký proud by tekl při použití odporu například 220 ohmů, nebo ještě větší, třeba 560 ohmů. Kdo má měřidla, může si změřit proud a pro děti je to hezká laboratorní práce. Dioda totiž svítí v poměrně velkém rozsahu proudů od asi 5 mA (slabě ale přeci) až po asi 20 mA a maximálně těch uváděných 30 mA. Při větším proudu se kratince rozzáří a tiše (jak praví rádce kraj) zničí.
Dioda neni na 1V a ubytek na odporu 3,5V, ale naopak. Ale je pravda, že svitila by sice trochu míň, ale svítila, ona ta svítivost, subjektivně podle mě, ani není lineárně úměrná proudu, takže by to až takovej rozdil nebyl.Svítivost LED je přímo úměrná proudu (odkon od přímky je zanedbatelný), ale lidské oko nevnímá lineárně.
0x
UV LED by správně neměla svítit vůbec. Ale tak jako IR tak i UV mají přesah do viditelného světla. To slabě fialové světlo, které vidíte je nějaké procento (typ. 3-5%) záření, co ta ledka vydává.
Podle specifikací je na 30 mA, počítal bych na 20 mA to bude svítit až dost. Plochá baterka má 4,5V to je o volt víc, než je potřeba. Takže musíte se zbavit jednoho voltu při proudu 20 mA to dává odpor
R=U/I=1/0.020=50 ohmů
Vzal bych nejbližší z řady, to je 68 ohmů (případně 56 pokud mají u vás i jemnější řadu).
Když to vezmu maximalisticky, tak přebývá 1,3V (minimální uvedená hodnota) z toho R=1,3/0.02=65 ohmu takže 68 ohmů bych bral jako hodnotu tak akorát.
No a pak budete potřebovat nějaký terč. Něco co světélkuje v UV. Lístky na metro, bankovky, některé známky, různé UV ozdoby a i když se vám bude zdát, že nevidíte žádné světlo (jen slabé fialové), tak uvidíte jak se rozzáří. Na českých korunách snad dokonce třema barvama.
Koukám na ten pokrok, když UV LED začínaly stál kus 35 korun, pak byla další generace, co "svítila" 10x víc a stála kolem 10 korun. Od té doby jsem to nesledoval.
P.S.: To že LED=Light Emiting Diode a proto LED dioda je nesmysl asi nikomu nevadí. Stejmě jako displej LCD (Liquid Crystal Display) a podobná sousloví. Nikdo normálně už neuvažuje, co znamená zkratka LED.
0x
Nepridám nič nového, iba sa pokúsim zjednodušiť tento "komplikovaný" výklad...

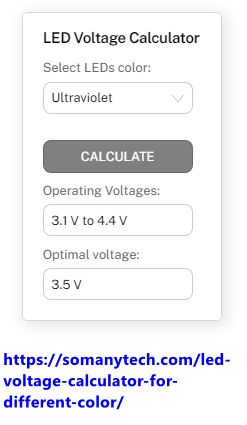

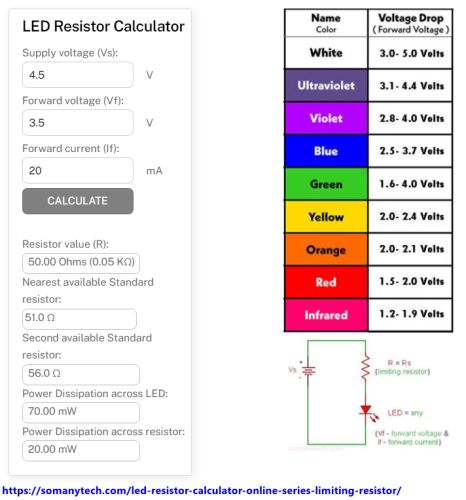

Predpokladajme, že obvod napájam 4.5V, dioda má úbytok 3.5V,
diodu nastavím ochr. odporom na 20 mA, 4.5 - 3.5 = 1V, t.j. úbytok na odpore.
1V / 0.02A = 50 ohmov... Použijem 49, alebo 56 ohmov, a nebudem sa s tým hrať...
Ak by som chcel byť úplne presný, tak použijem kalkulačku + meranie...
