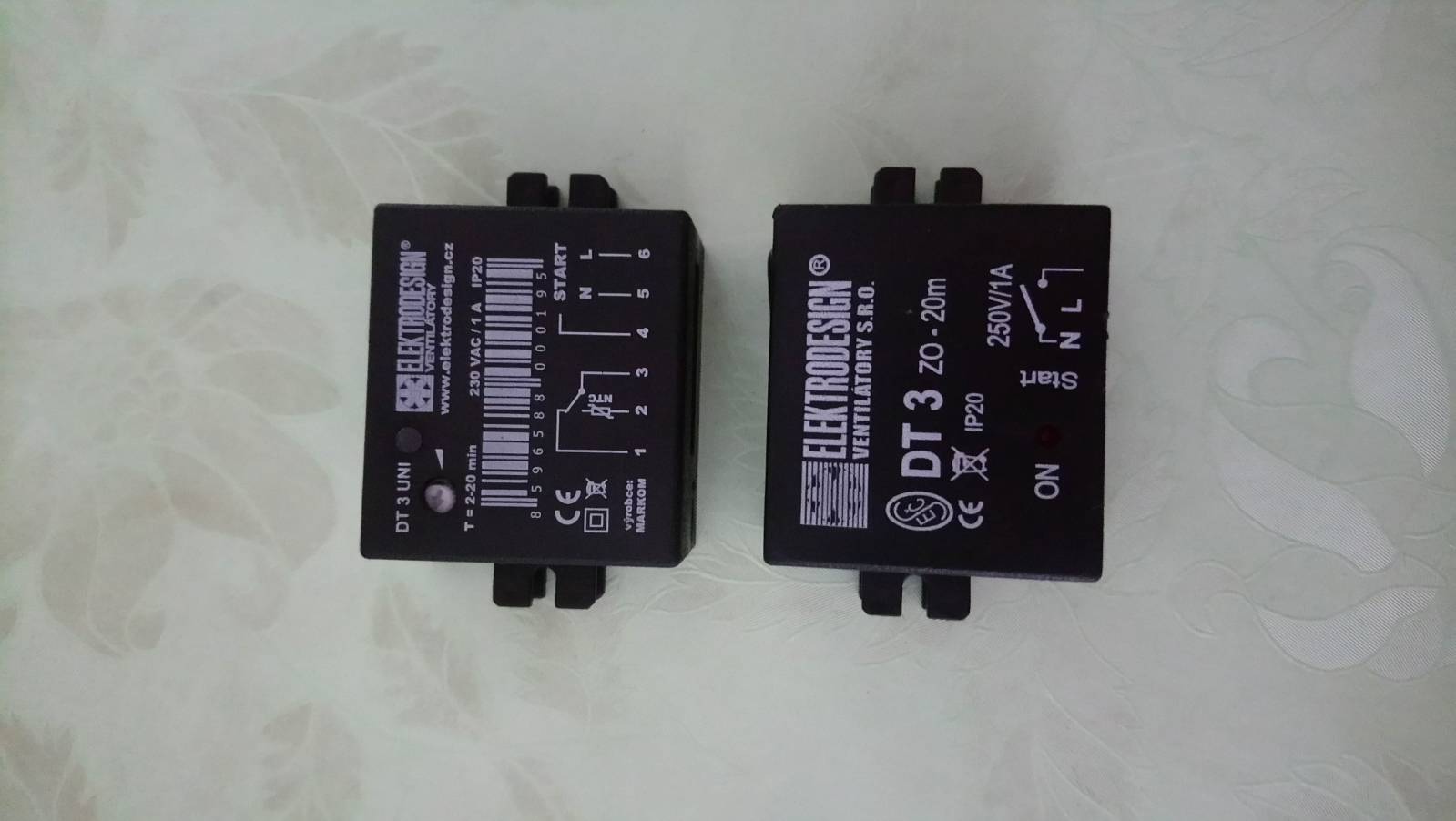

Prosím, poraďte jak zapojit časovač k ventilátoru DT 3 Uni oproti puvodnimu DR 3. Ventilátor má 4 dráty do časovače, vždy jsem zapojil do DT3, ale ten se již nedá sehnat a je jen DT 3 Uni s 6 konektory, 3 konektory Start, N a L chápu, ale jak zapojím poslední kabel do DT 3 Uni, do pozice 2? Případně kam ten 4 zapojit. Děkuji za radu.
![Jak zapojit časovač ventilatoru]()
9 odpovědí na otázku
Řazeno dle hodnocení
0x
Univerzální doběhový spínač DT 3 UNI nahrazuje spínače DT 3 , DT 3R a DT 3 PR. Použijte zapojení pro původně DT 3.
L,N, START stejně, čtvrtý na 3 a ze sv. 2na L ventilátoru; A ještě N z přívodu na N vent., to zn. sv. 5 na N vent, ale to tam asi bude zapojeno... Sv. 1 zůstane volná
michal15
Tzn. že nový DT 3Uni zapojím stejně jako DT 3, alw pouze 3draty a 4 musím premostit? Resp. propojit svorkovnice ještě navic? Takže vylepšený časovač, který musím ještě zvlášť pro propojovat, jak píšete, aby to vůbec fungovalo. Problém, že uvnitř ventilatoru nemám vůbec místo na další propojování, svorkovnice.
michal15

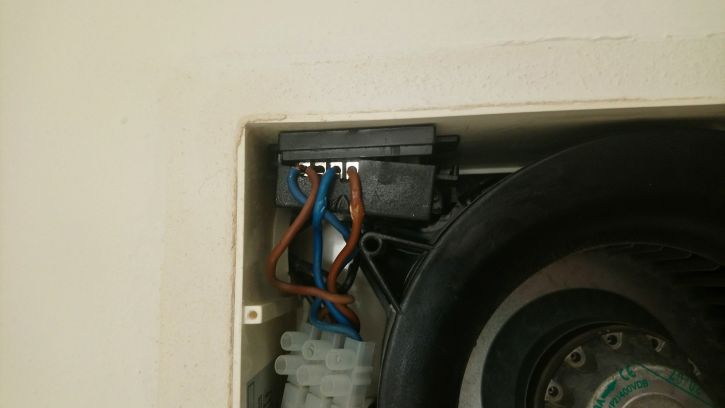

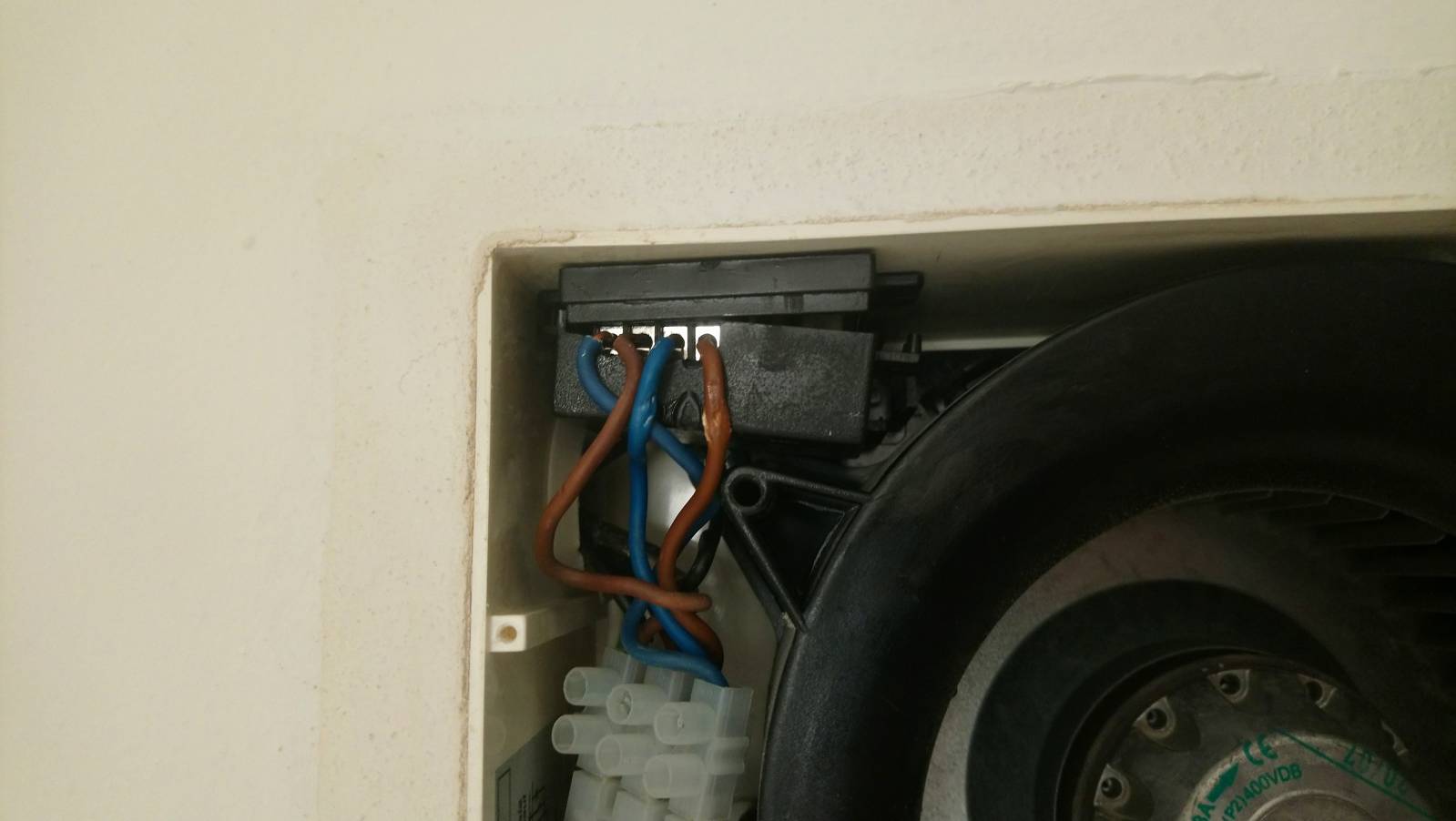

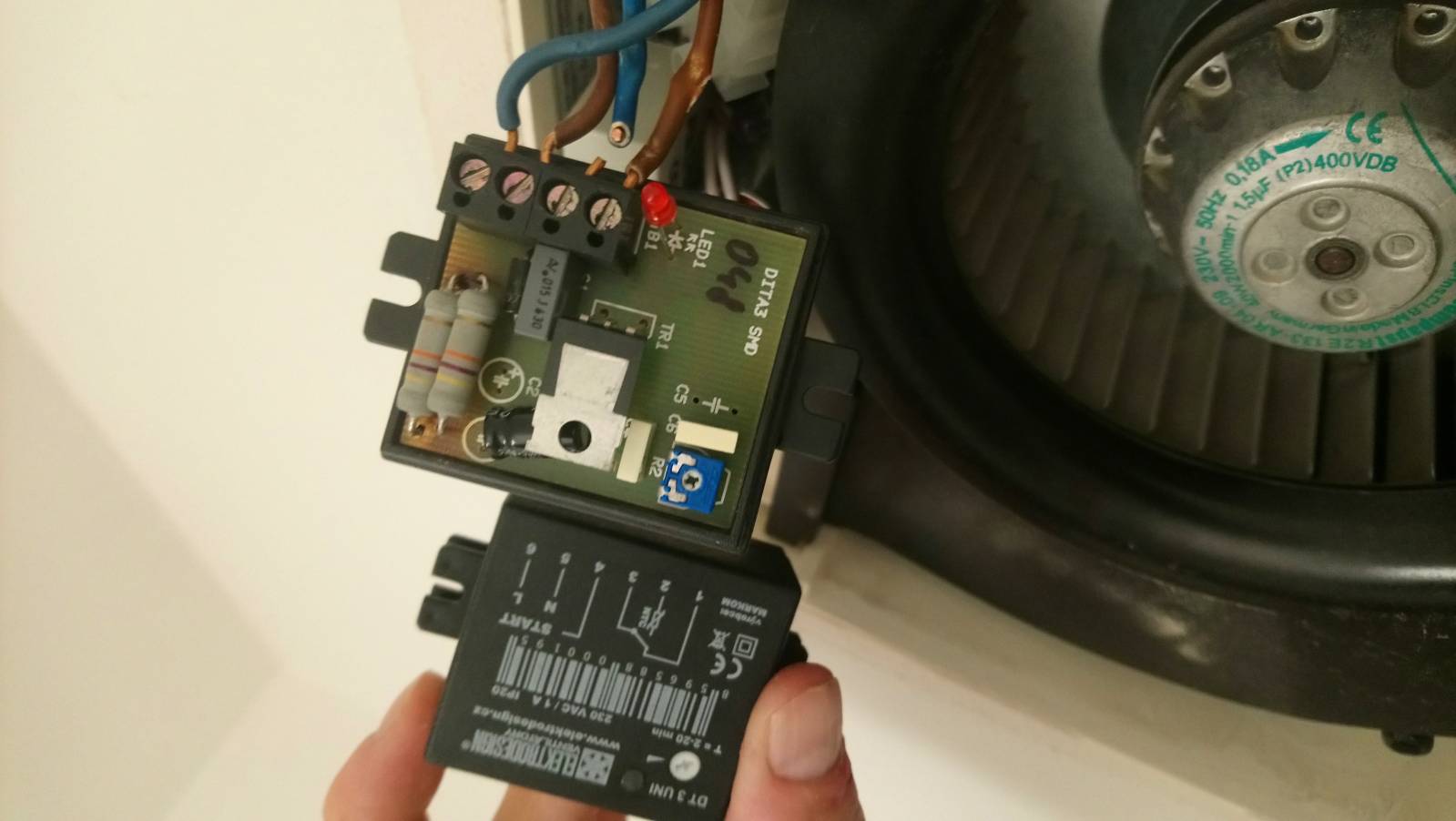

Vyfotil jsem krabici z ventilátoru, kde není místo a jak je to zapojene. Nevím moc jak ten 4 kabel propojit, ačkoliv chápu co bylo napsáno, ale svorkovnici navíc tam horko těžko někam nacpu, je mozne, a stačilo by propojit rovnou drát, kabel ze svorkovnice 2 casovace na svorkovnici L časovače nebo na svorkovnici ventilátoru? Je to poznat z fotky, ale ten kabel N nevím nevím, zda je nutné zapojovat. Co to prodávají za univerzální časovač, když to nelze jednoduše zapojit.![Jak zapojit časovač ventilatoru #2]()
![Jak zapojit časovač ventilatoru #3]()
