Bohužel jde o lempl výrobce že nepoužil svorkovnici určenou pro jednofázový ale pro trojfázový motor.

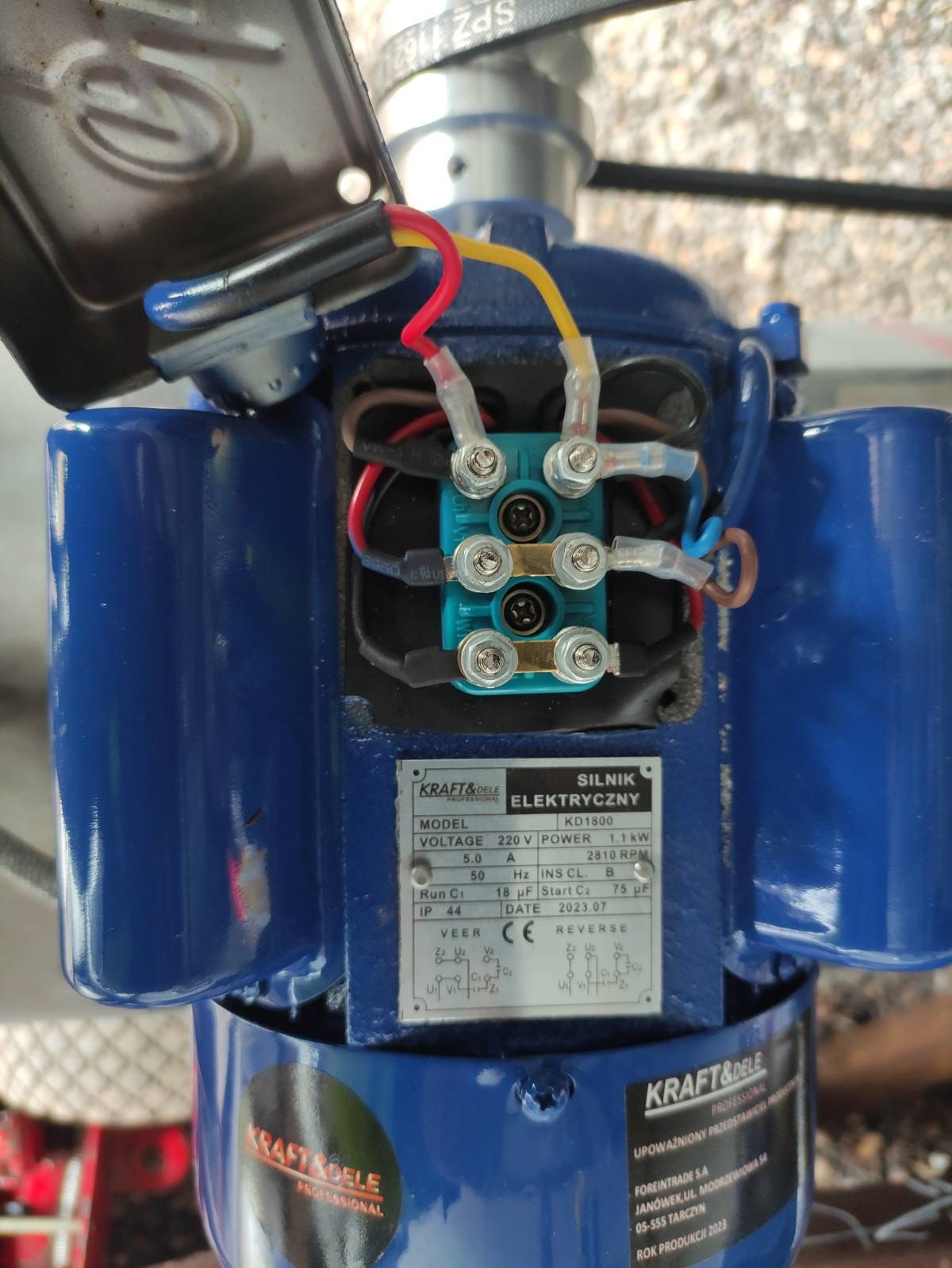

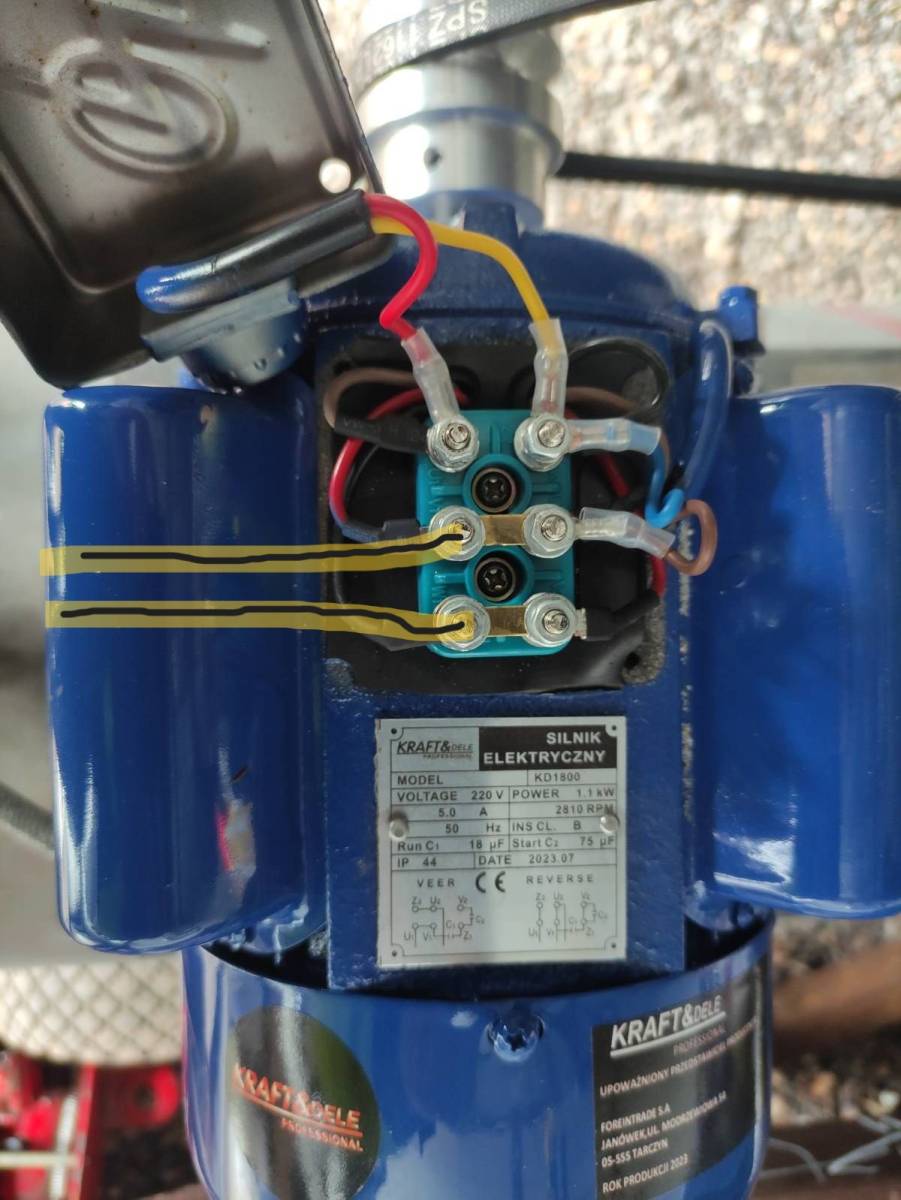

Pokud jste nehýbal s příávody ke kondenzátorům, v tomto zapojení tak jak zde máte fotku, fázový vodič připojte na jednu mosaznou propojku a nulový vodič na druhou mosaznou propojku (je jedno jak). Na obrázku tedy jeden vodič doprostřed a jeden dolu.

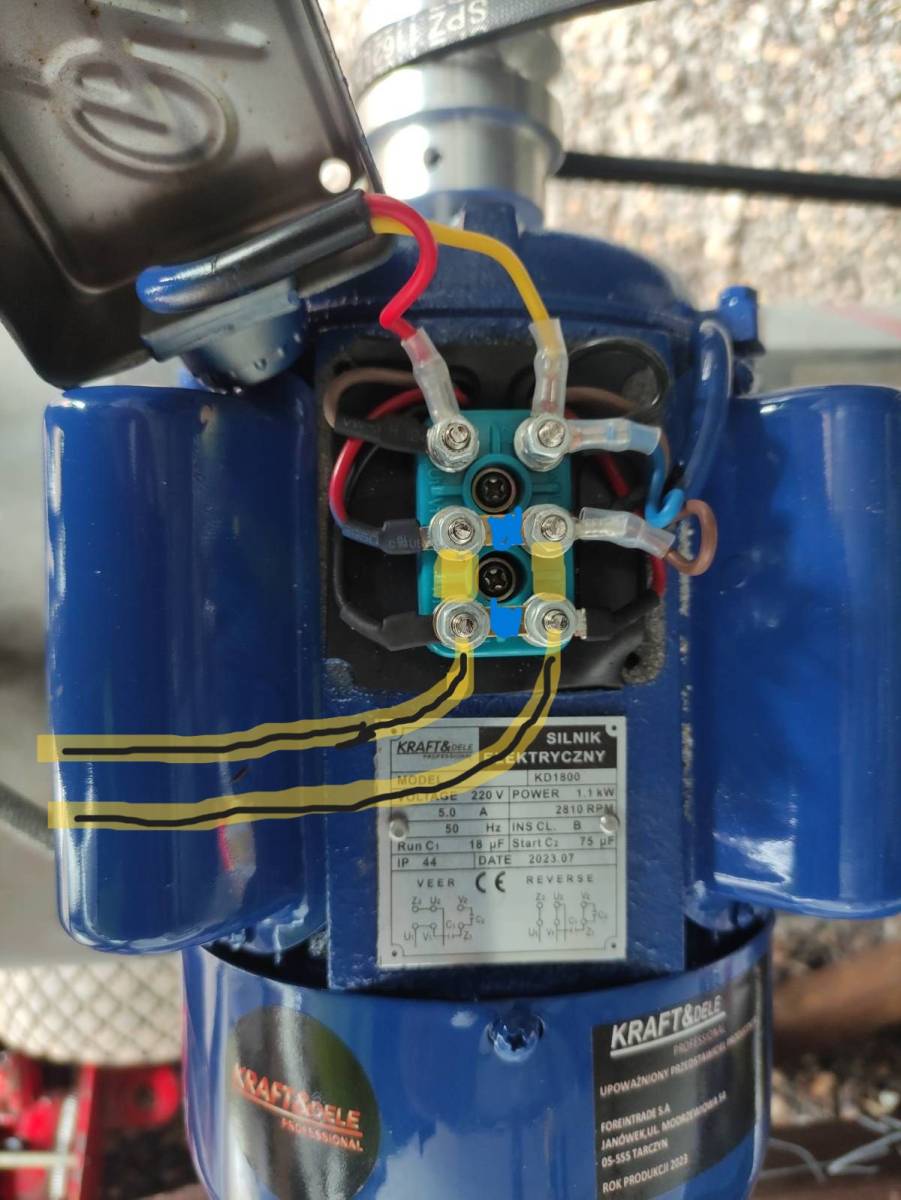

Pokud byste chtěl změnit směr otáčení, obě propojky demontujte ze svorkovnice a našroubujte je svisle a to tak že jedna propojka bude svisle vlevo dole, druhá svisle vpravo dole. na jednu připojíte fázový a na druhou nulový vodič.
Vždy musíte ještě připojit ochranný, zelenožlutý vodič na kostru motoru!
0x
Platilo by to pokud je toto originální zapojení. Ideální by bylo ještě odšroubovat ty půlválcové kryty kondenzátorů a zjistit zda jejich hodnoty sedí podle připojovacích míst na fotce, tj. kondík 18 uF C1 je připojený na pravou horní svorku a pravou uprostřed - hnědá a modrá (podle fotky) a 75uF kondík C2 na horní levou a horní pravou svorku červená a žlutá (podle fotky).
naprázdno bez řemenu se motor točí svižně?
s kompresorem naprázdno - bez protitlaku se motor točí dobře?
Ono vůbec to připojení svorkovnice je divné, neodpovídá to ani náznakem tomu schématu. proto jsem se ptal zda jste s tím nehýbal.
Ale pokud je centrála slabá, motor při rozběhu odebírá značný proud ( u těch jednofázových je to ještě horší) a může poklesnout napětí centrály tak, že tím značně klesne výkon motoru a kompresor se nemusí rozběhnout.
Zkoušel jste to zapnout v normálním rozvodu?
Pokud jde kompresorem volně otáčet odpadá problém mechanického přetížení. Takže buď je problém silně kolísající napětí/nedostatečný výkon centrály při rozběhu kompresoru, a nebo je motor originálně špatně zapojený už od výrobce (lempl nejen montáže i výstupní kontroly). I to je bohužel možné.
To by se ale muselo proměřit! Minimálně by napověděly elektrické odpory vinutí, rozběhové vinutí bude mít patrně větší odpor než hlavní vinutí. Potom by se musely odpojit kondenzátory a propojky a zapojit podle toho schématu kde Z1 a Z2 bude na svorkovnici ve skutečnosti W1 a W2
Jestli máte možnost, zkuste kompresor v normální síťi, pokud ne, a máte multimetr který umí měřit i střídavé napětí, změřte napětí elektrocentrály při zapnutí kompresoru jestli neklesá nějak moc hluboko pod 230V.
EDIT: Aha, mezitím co jsem psal vy už jste odpověděl...
